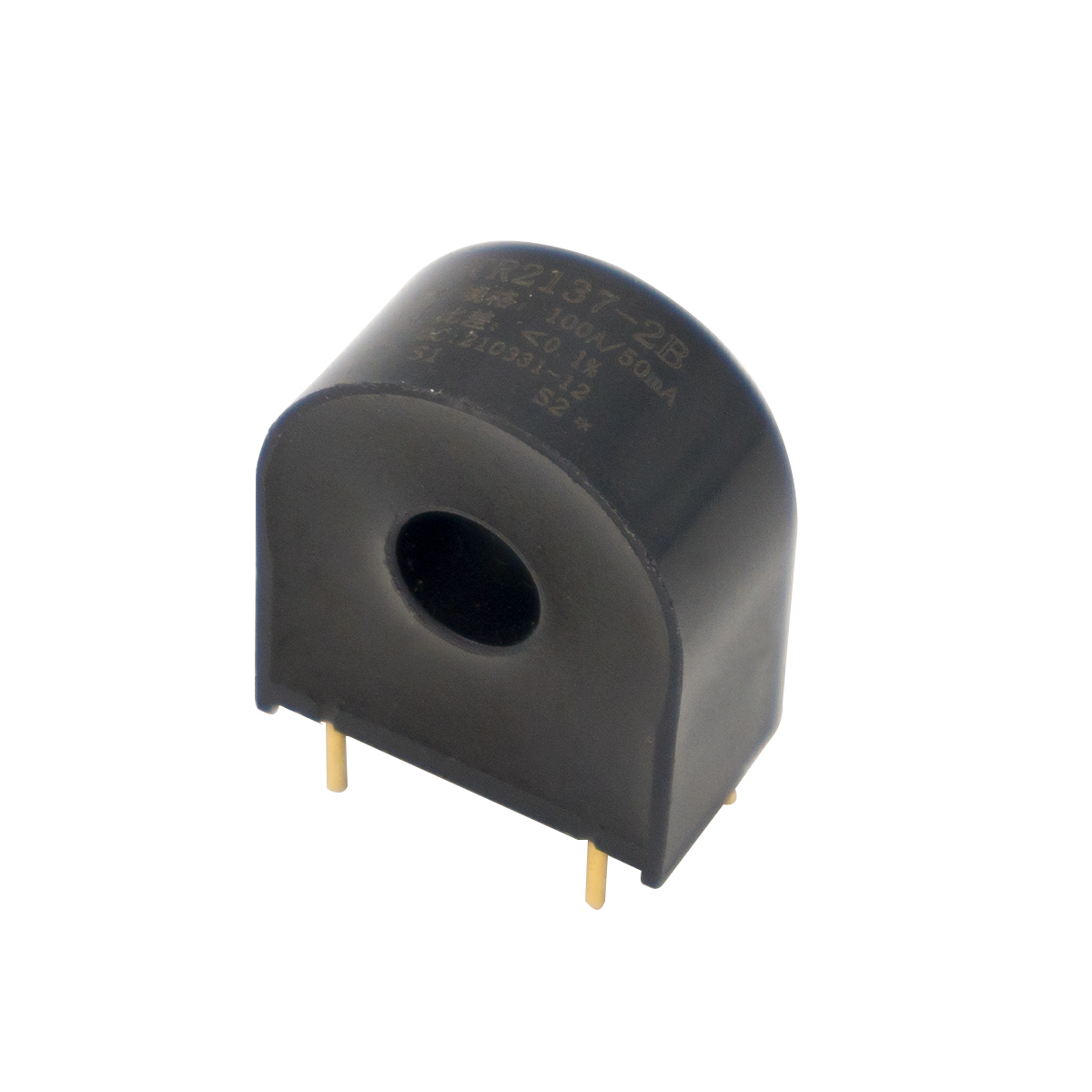

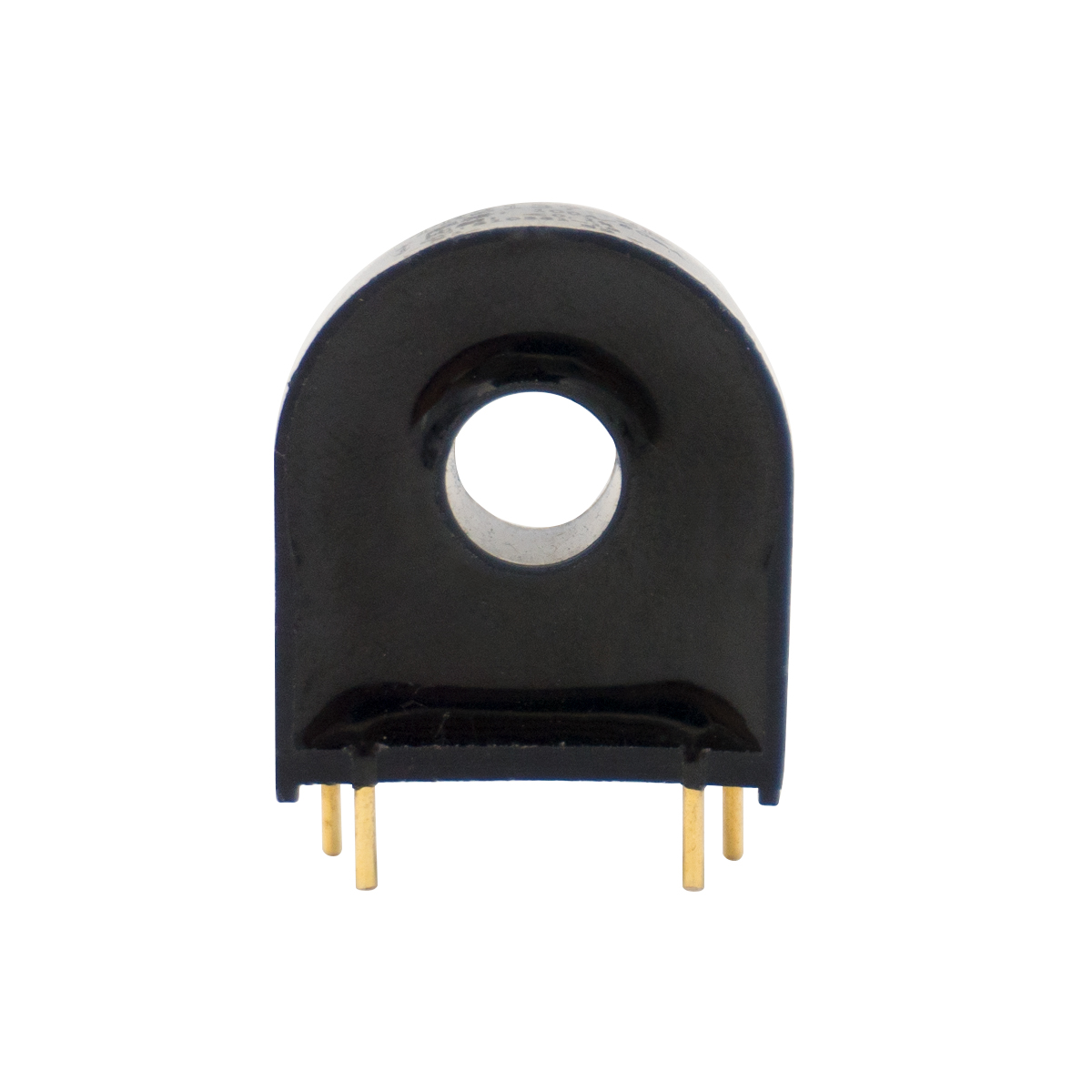

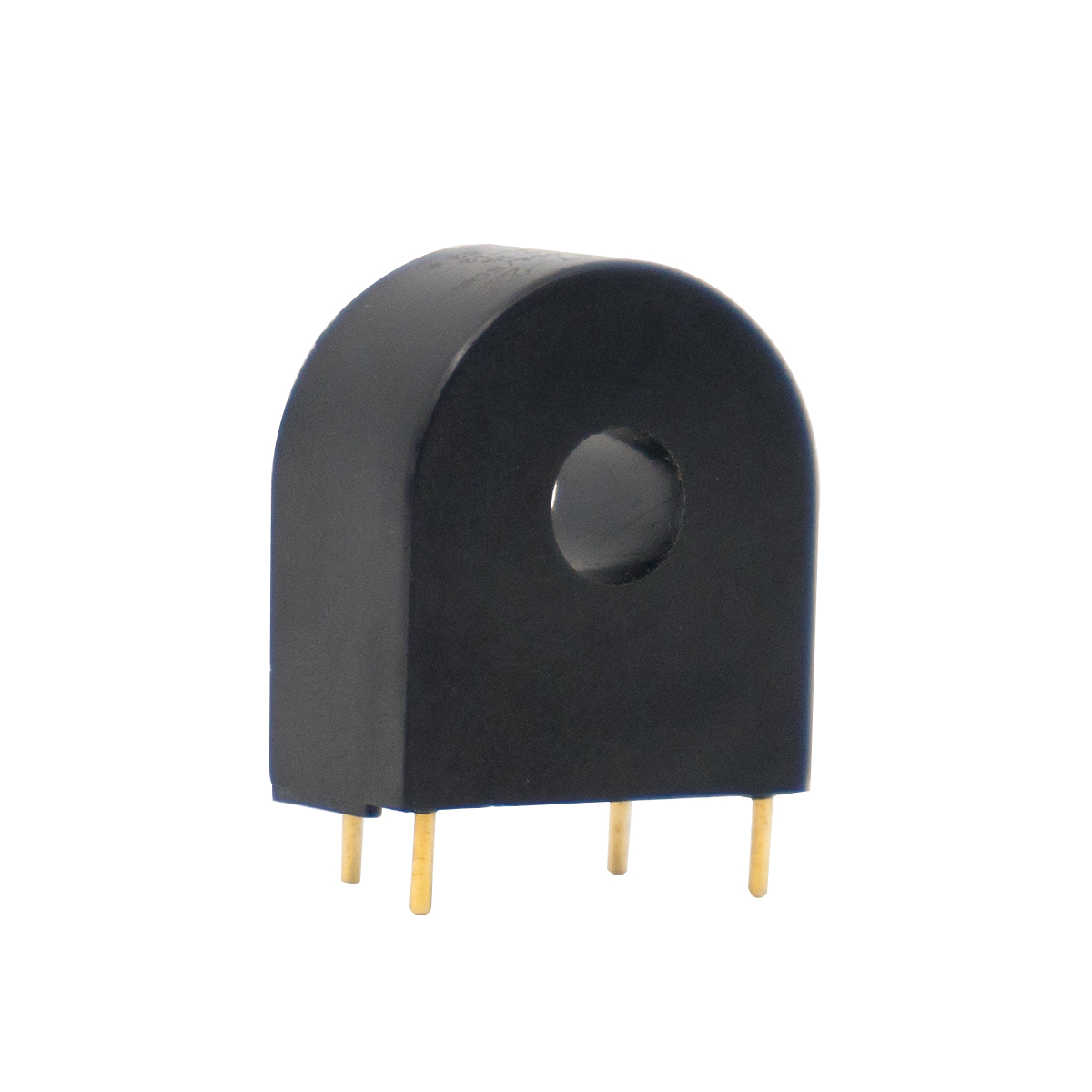

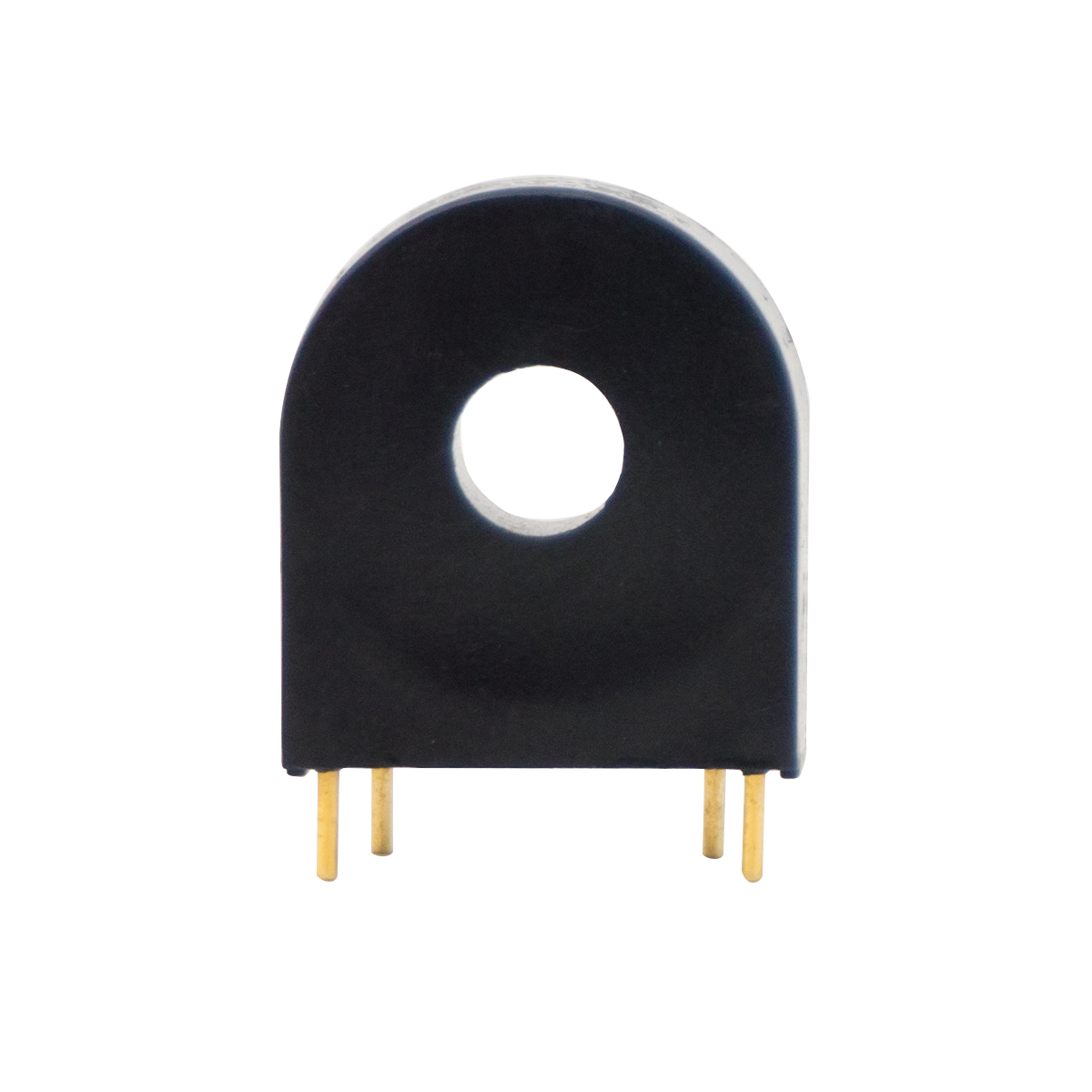

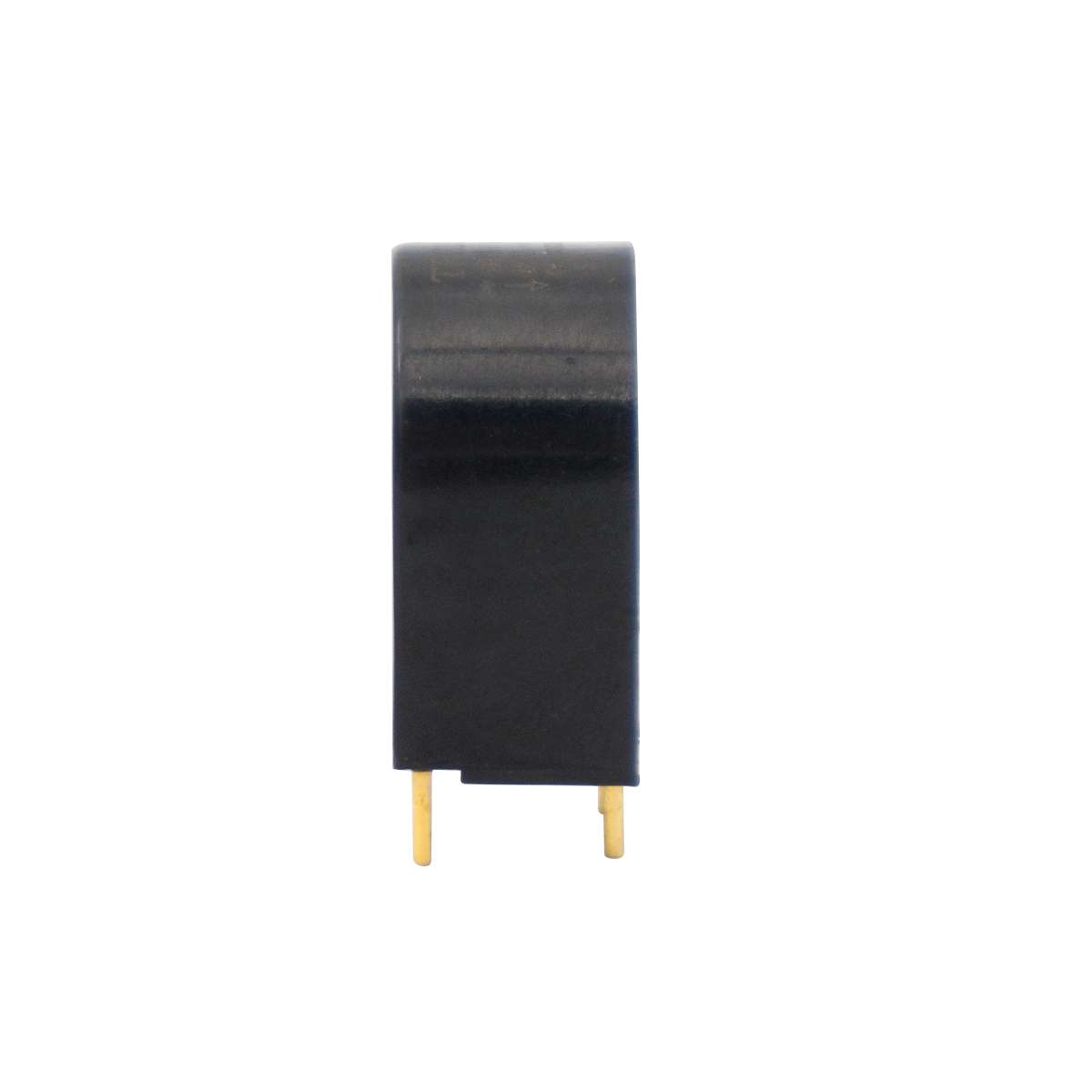

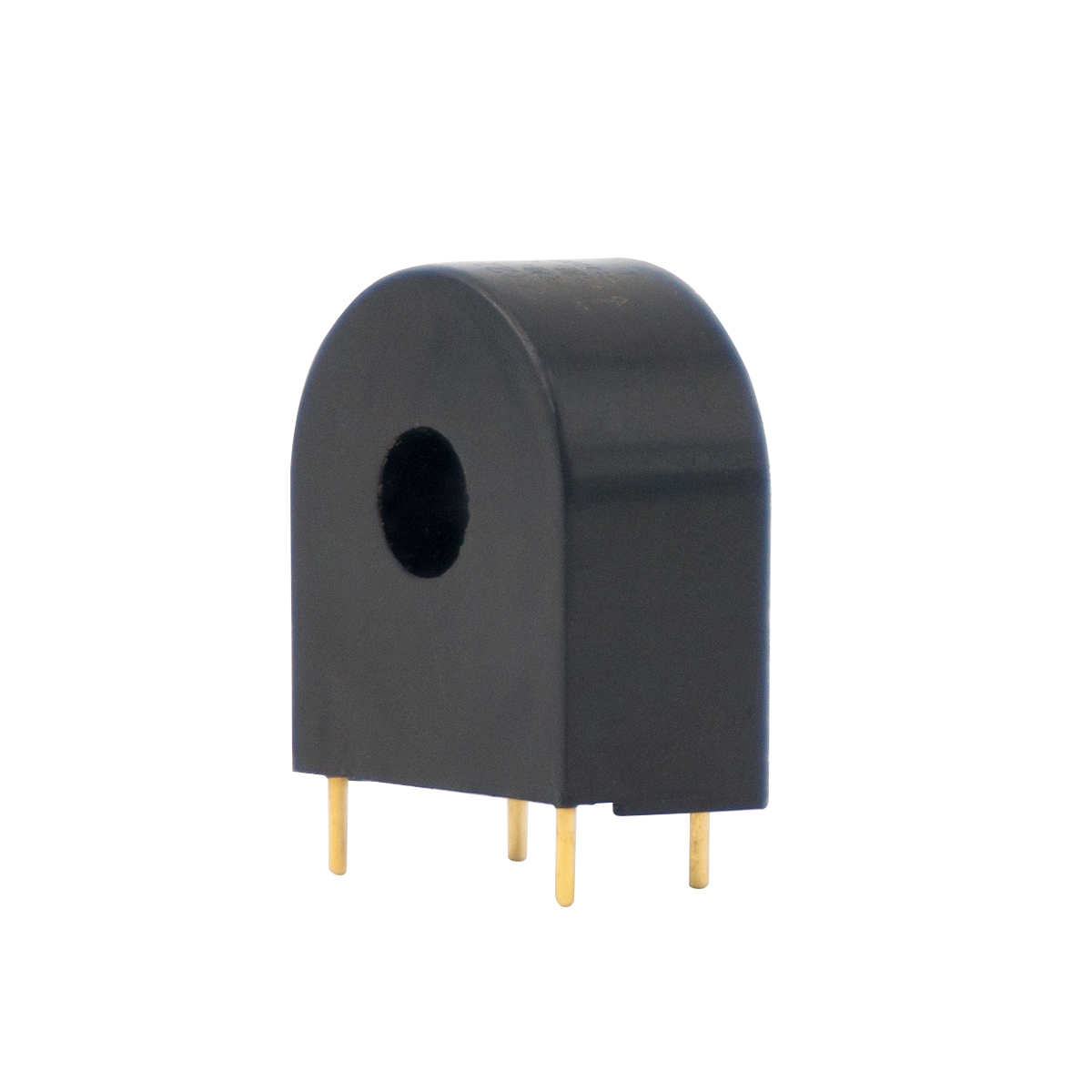

TR2137-2B мини-трансформатор тока завод AC CT печатная плата 1A/20mA 5A/2,5mA 10A/5mA 50A/50mA 100A/50mA датчик тока

Поделиться с:

TR2137-2B мини-трансформатор тока завод AC CT печатная плата 1A/20mA 5A/2,5mA 10A/5mA 50A/50mA 100A/50mA датчик тока

Этот продукт используется в качестве устройства учета электроэнергии, требующего высокой точности и небольшой фазовой погрешности. Входной переменный ток через отверстие в сердечнике трансформатора индуцирует сигнал тока уровня Ма на вторичной стороне, который преобразуется в требуемый сигнал напряжения с помощью внутреннего выборочного резистора и точно передается в электронную схему на основе микрообработки. .

штат:



Запрос цены Добавить в корзину

Модель:
ТР2137-2Б
Марка продукта:
TR
Производственная мощность:
200000
Мин. порядок:
100
Port:
Шанхай

Инструментальный трансформатор тока
Описание продукта
Этот продукт используется в качестве устройства учета электроэнергии, требующего высокой точности и небольшой фазовой погрешности. Входной переменный ток через отверстие в сердечнике трансформатора индуцирует сигнал тока уровня Ма на вторичной стороне, который преобразуется в требуемый сигнал напряжения с помощью внутреннего выборочного резистора и точно передается в электронную схему на основе микрообработки. .
Характеристики продукта
Низкая цена, простой контроль затрат.
Высокая точность, широкий линейный диапазон, отличная консистенция.
Небольшой размер и легкий вес, удобный для монтажа на печатной плате высокой плотности.
Доступны различные структуры формы
Приложение
Применяется для мониторинга многофункциональных приборов, интеллектуальных приборов обнаружения, электронных счетчиков ватт-часов и систем управления зданием.

Примечания: Возможна настройка в соответствии с системными требованиями.

1 А/20 мА 5 А/2,5 мА 10 А/5 мА Трансформатор тока для электросчетчика миниатюрный трансформатор тока трансформатор тока низкого напряжения трансформатор тока микро печатной платы трансформатор тока с нанокристаллическим сердечником трансформатор постоянного тока ct Трансформатор тока для панельного счетчика трансформатор однофазного тока

Параметры продукта
Электрический производительность параметры	Рабочая температура	-25℃～+55℃/-40℃~~+85℃ опционально	Относительная влажность	≤90% гПа
	Внутренняя изоляция	Эпоксидная смола	Сопротивление изоляции	>500 МОм/500 В постоянного тока
	Средняя прочность	3000 В переменного тока/мин	Выдерживать импульсное напряжение	5000 В (1,2/50 мкс, стандартная волна молнии)
	Частота работы	50～400Гц	Класс точности	Согласно (IEC 61869-2) класса 0,1, 0,2 и (JBT/10665-2016) 0,1, 0,2.
	Экологически чистый	Согласно требованию RoHS;

Типичная стоимость продукции
Тип	Номинальный входной ток (АС)	Номинальный выходной ток (переменный ток)	Соотношение	Максимальное время перегрузки	Вторичная нагрузка (Ом)	Класс точности	Размеры (мм)
ТР2137-2Б	0~10А	0～10мА	400:1 500:1 1000:1 2000:1 2500:1	20	≤100	0,1，0,2	ЛВС 23-12,5-22,5

Параметры продукта
Электрический производительность параметры	Рабочая температура	-25℃～+55℃/-40℃~~+85℃ опционально	Относительная влажность	≤90% гПа
	Внутренняя изоляция	Эпоксидная смола	Сопротивление изоляции	>500 МОм/500 В постоянного тока
	Средняя прочность	3000 В переменного тока/мин	Выдерживать импульсное напряжение	5000 В (1,2/50 мкс, стандартная волна молнии)
	Частота работы	50～400Гц	Класс точности	Согласно (IEC 61869-2) класса 0,1, 0,2 и (JBT/10665-2016) 0,1, 0,2.
	Экологически чистый	Согласно требованию RoHS;

Типичная стоимость продукции
Тип	Номинальный входной ток (АС)	Номинальный выходной ток (переменный ток)	Соотношение	Максимальное время перегрузки	Вторичная нагрузка (Ом)	Класс точности	Размеры (мм)
ТР2137-2Б	0~10А	0～10мА	400:1 500:1 1000:1 2000:1 2500:1	20	≤100	0,1，0,2	ЛВС 23-12,5-22,5
