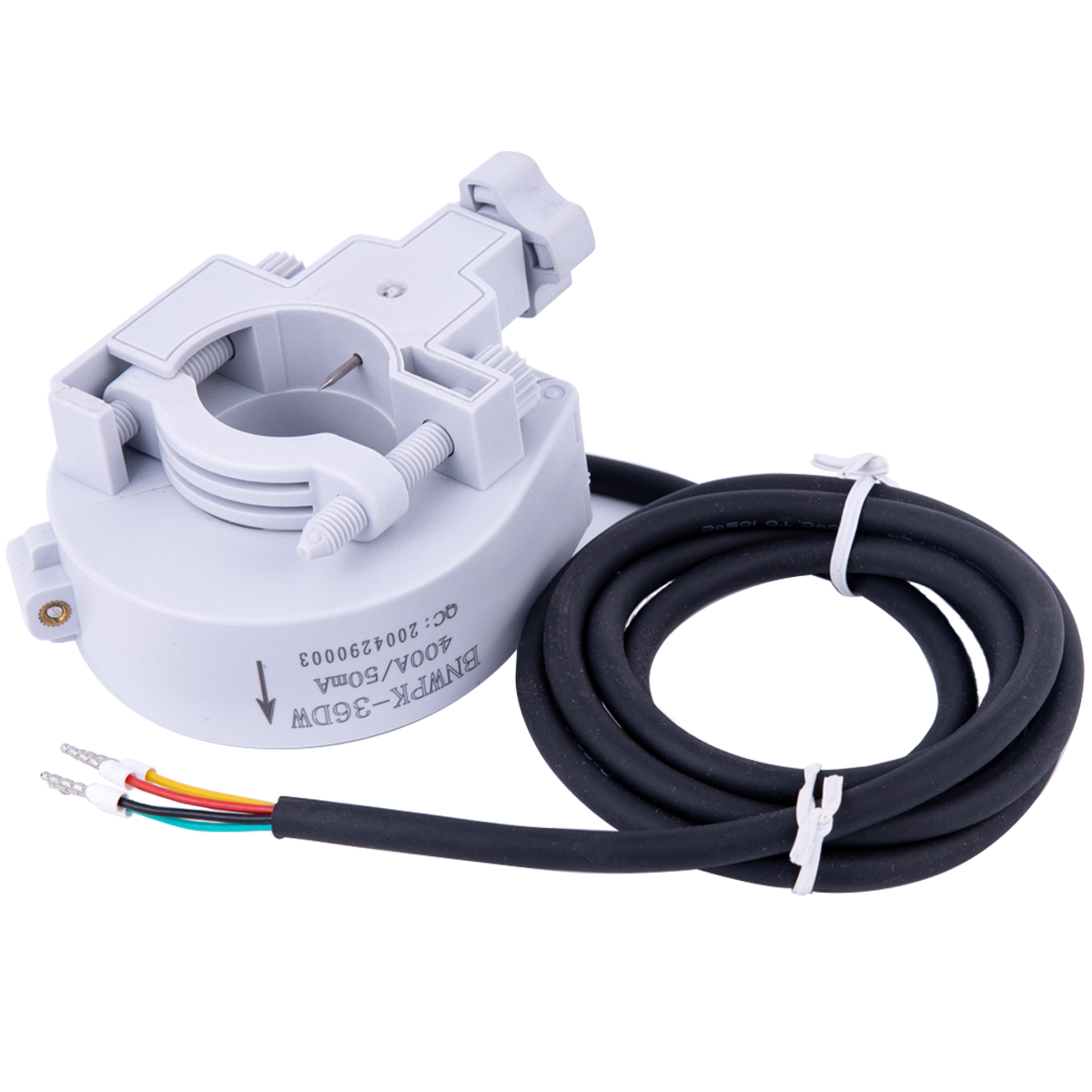

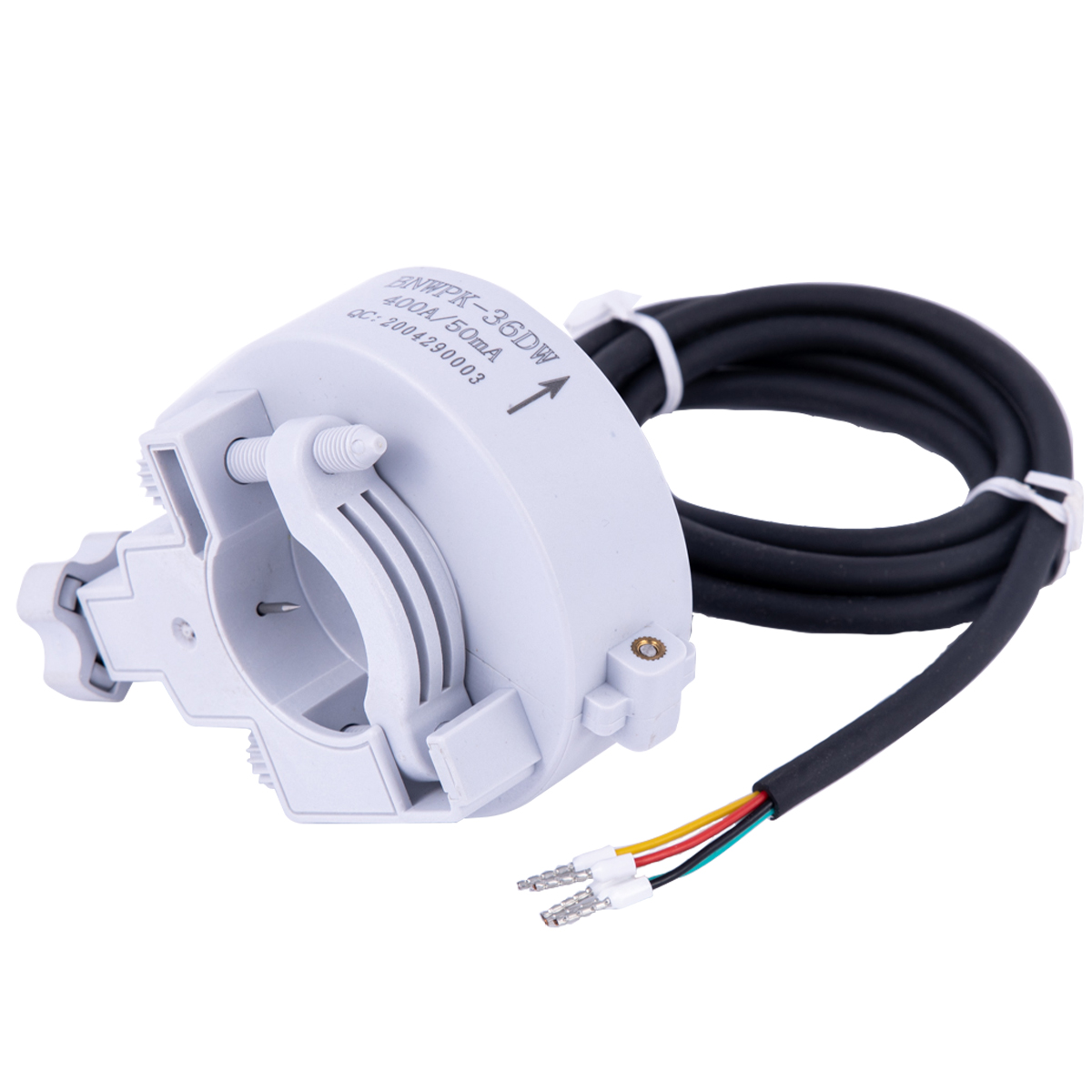

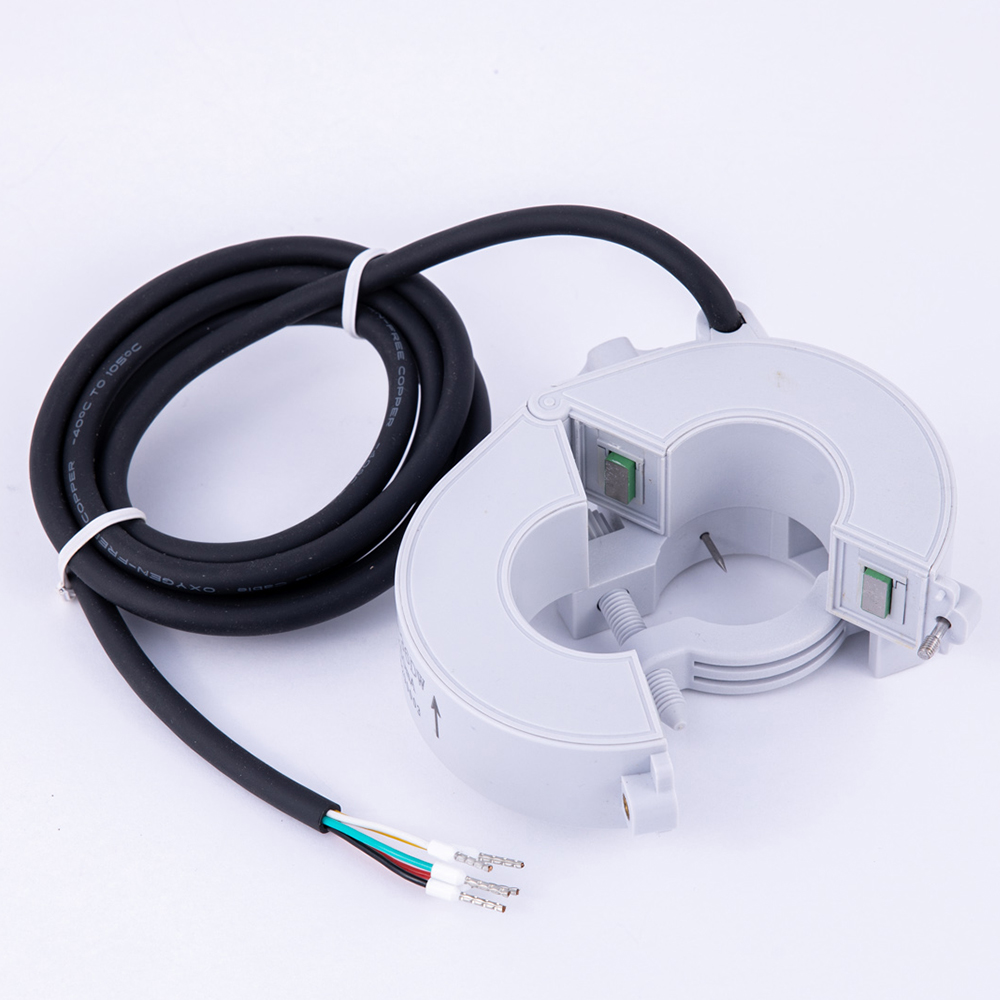

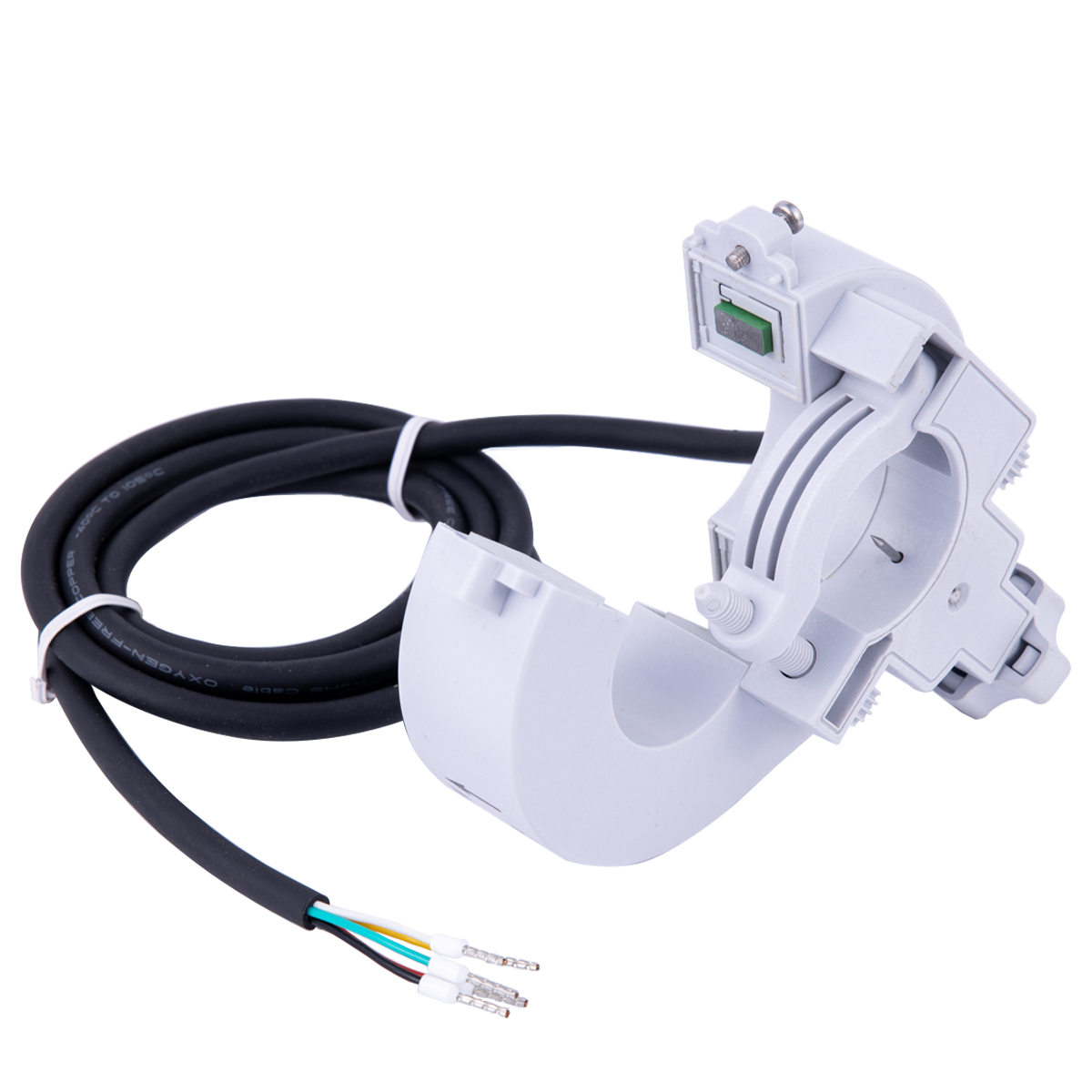

Особенности продукта
* Откройте и закрывайте структуру, легко установить на сайте и простые в эксплуатации. Быстрая и легкая установка или удаление без отключения тестирования первичного кабеля, эффективного для безопасного и легкого тестирования тока;
* Все ручные рабочие детали - это изоляторы, которые могут работать в прямом эфире и могут быть разветвлены в любом положении кабеля.
* Оболочка принимает ультразвуковую сварку сварки сварки сварки, а конструкция обмотки магнитного ядра отличается эпоксидной смолой, а водонепроницаемый уровень может быть IP66.
* Примите высокую магнитную ， хорошая линейность и высокая чувствительность.
Приложение
Система мониторинга электрического огня, система мониторинга питания пожарного оборудования, интеллектуальная система энергопотребления, интеллектуальная сетка с низкой напряжением, система заземления малого тока, защита реле, система защиты двигателя и т. Д. Для измерения тока, мониторинга и защиты линий и оборудования.
Установка мер предосторожности
* Для работы трансформатора необходимо носить изолированные перчатки, а руки не должны напрямую касаться красного ядра экранирующей проволоки.
* Силиконовая стальная железная ядра перед закрытием, чтобы гарантировать, что поверхность пореза была чистой, без пятен, без примеси; должен быть покрыт лечением ингибитором ржавчины
* Используйте крутящий ключ (электрический/пневматический) при затяжении винтов и установите крутящий момент в разумный диапазон.
| Эксплуатационная температура | -40 ℃～+70 ℃ | Относительная влажность | ≤90% |
Уровень напряжения | 0,4/0,66/0,72 кВ | Линейный диапазон | 5%～ 120% | |
Оцененный ток ввода | 50 ～ 600а | Номинальная частота | 50/60 Гц | |
Номинальная нагрузка | ＜ 20 Ом | Температура | 100 тыс | |
Класс точности | 0,5 级 | Диэлектрическая прочность | 1000 мОм/500 В/мин | |
Параметры | Оболочка и скелет | PA/PClammability Rating94-V0 | Вывод метод | Гибкий провод из ПВХ |
Текущий -акт | Зеленая линия черная линия | Выходная мощность | Красная линия | |
Выход измерения температуры | Желтая линия - Whyte Line | Тока вывода защита | P6KE12CAPROTECTICTICE TUBE | |
Основной материал | Кремниевая сталь / нанокристаллическая / пермаллоя | Открытие и закрытие структуры | '304 ' крепление с неразделимым винтом | |
Прокола иглы | Нержавеющая сталь '304 ' | План строительства | Исправление ручки, чтобы заблокировать кабель |
Размеры формы и установки
Модель | рейтинг | рейтинг | Класс | Размеры (мм) | |||||
φ | A | B | C | D | E | ||||
Bnwak-36DW | 50 ～ 600а | 0 ～ 100 мА | 0.5 | 35 | 71 | 20 | 34 | 79 | 100 |
BNWSK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
BNWPK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
Выходные ведущие описание:
1. Входной конец - это кабель через ядро (P1 → P2)
2. Выходной конец выведен с пятью сердечными экранированными проводом;
3. Красный представляет терминал измерения напряжения; Желтый и белый - датчики температуры;
4. Зеленый и черный представляют выходной сигнал вторичного тока;
5. Определите соответствие полярности между 'P1 ' и зеленой линией как конец с тем же именем (*)
Установка мер предосторожности
Когда трансформатор включен, вы должны носить изоляционные перчатки, и ваши руки не должны напрямую касаться красного ядра экранированного провода;
Перед тем, как кремниевая стальная ядра закрыта, убедитесь, что конечная поверхность разреза будет чистой, свободна от пятен и примесей; Его нужно лечить с помощью агента анти-роста;
Используйте гаечный ключ для торга (электрический /пневматический) при затяжении винтов и установите крутящий момент в разумный диапазон.
