Устройство извлечения энергии трансформатора тока представляет собой новый тип индуктивного устройства извлечения электричества, которое использует электромагнитную энергию, индуцированную вокруг высоковольтной линии передачи, для получения электрической энергии. Устройство использует принцип электромагнитной индукции, использует трансформатор тока для непосредственного возбуждения переменного напряжения от высоковольтной шины, а затем подвергается выпрямлению, фильтрации и стабилизации напряжения для получения стабильного и надежного постоянного напряжения, которое обеспечивает стабильное питание. для электрооборудования, установленного поблизости. Это может обеспечить долгосрочное стабильное электропитание нагрузочного оборудования. Он подходит в качестве устройства питания для оперативного обнаружения, мониторинга, проверки, противоугонной защиты и другого электрооборудования на проводах передачи высокого напряжения.

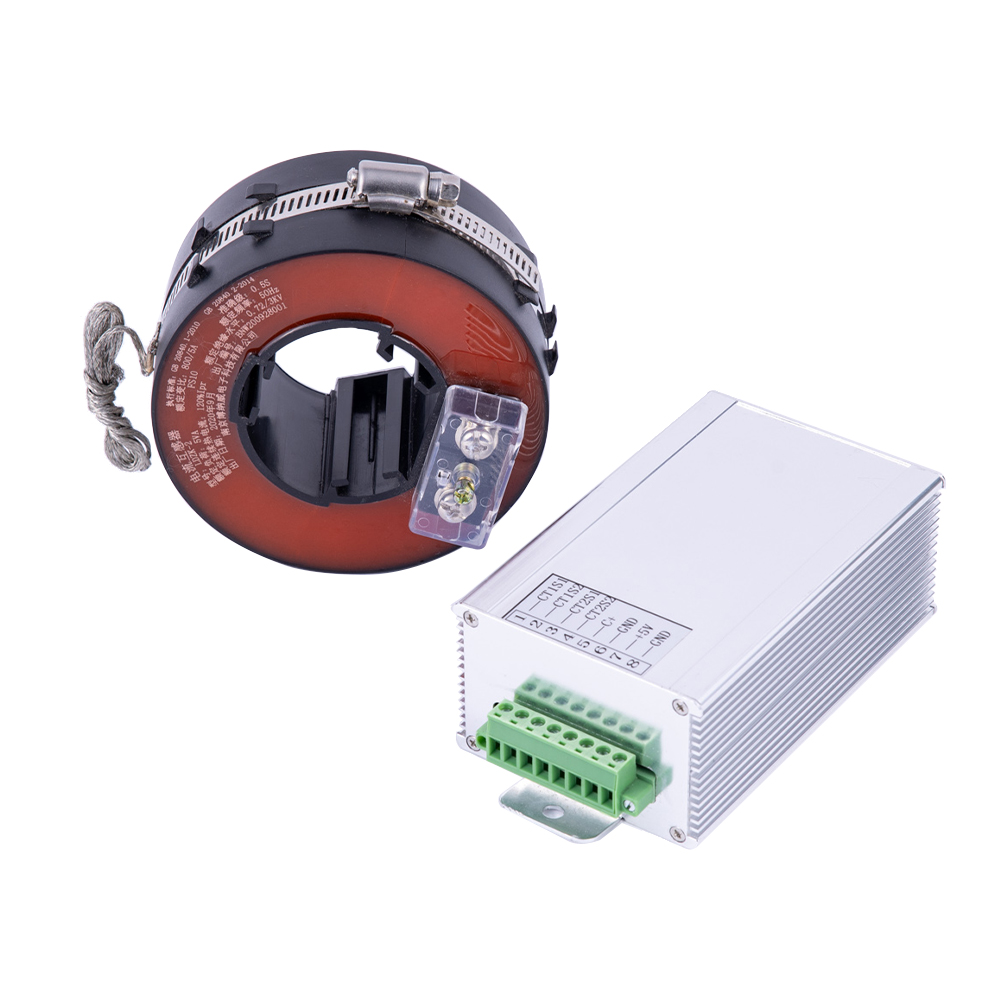

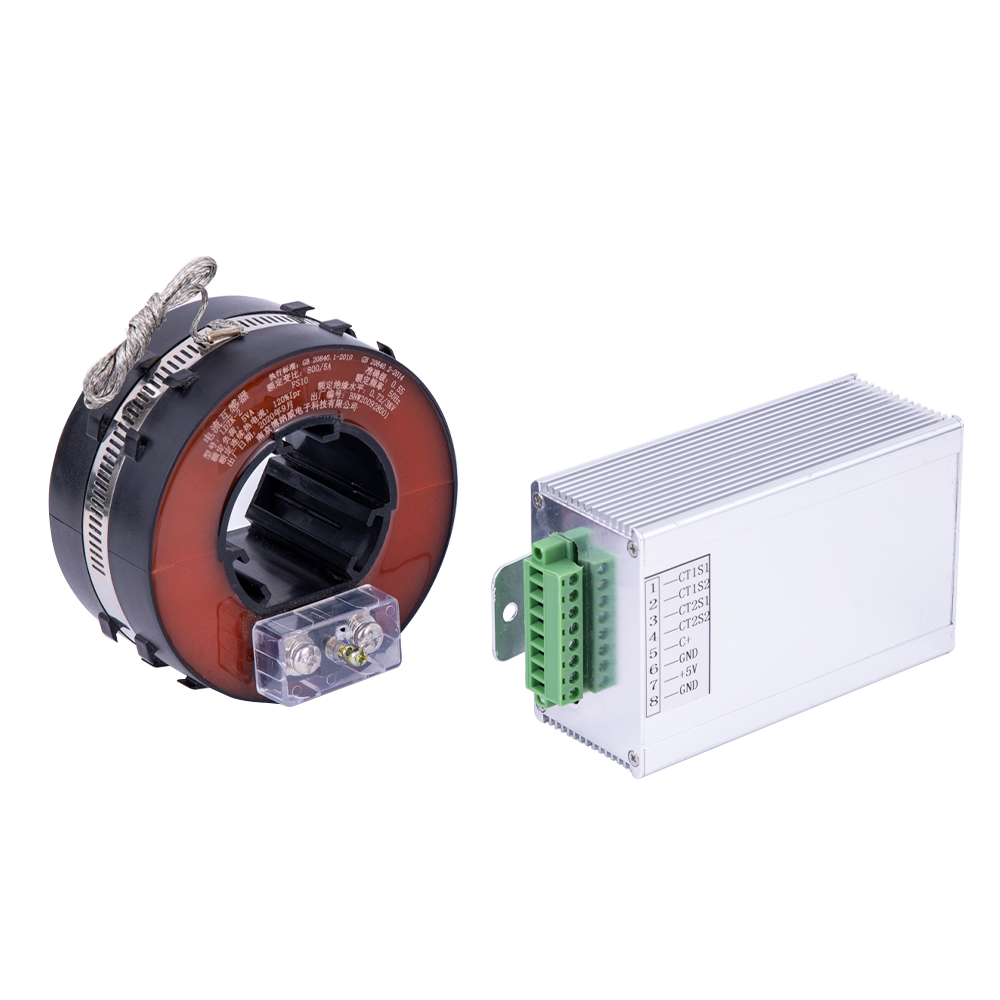

ТРГК-300 разработан и производится нашей компанией для питания оперативного обнаружения, контроля, досмотра, противоугонной, связи и другого электрооборудования на линиях передачи и распределения высокого напряжения. Устройство включает в себя энерготрансформатор открытого типа, энергосиловой модуль и опорные соединительные провода.

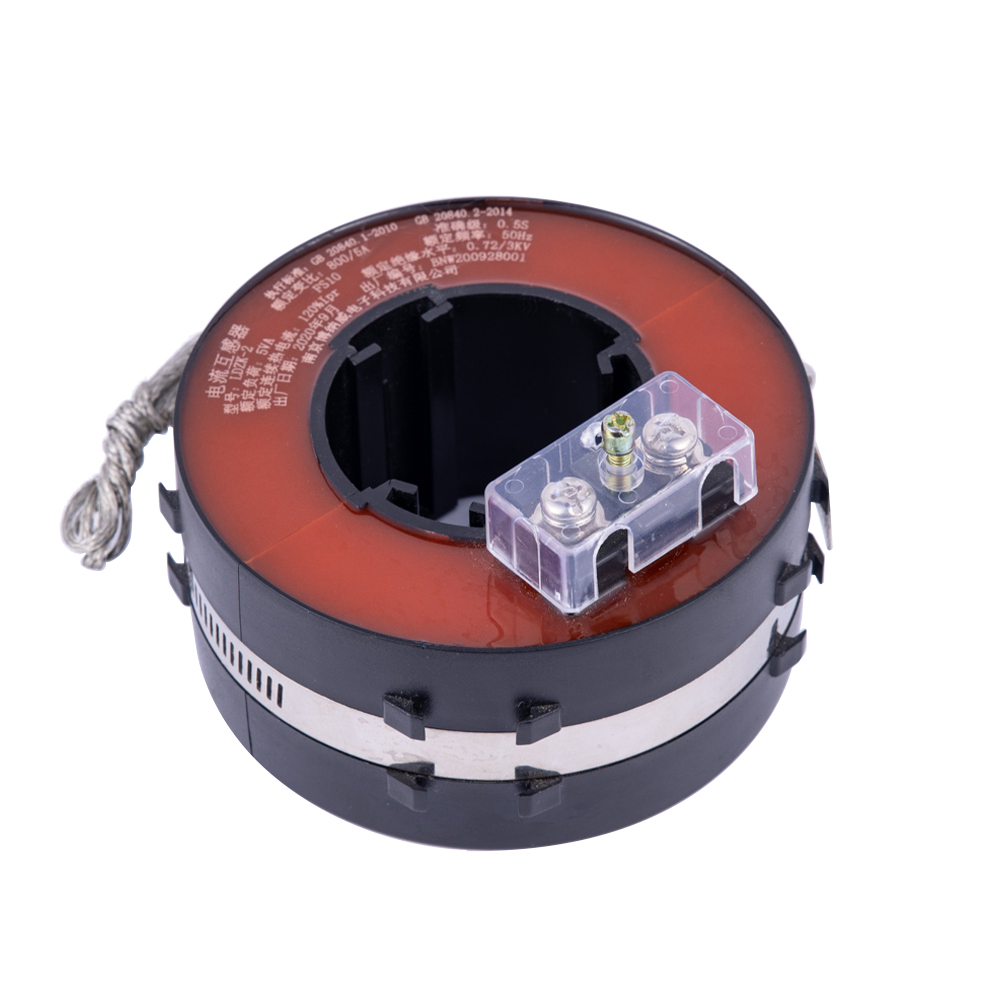

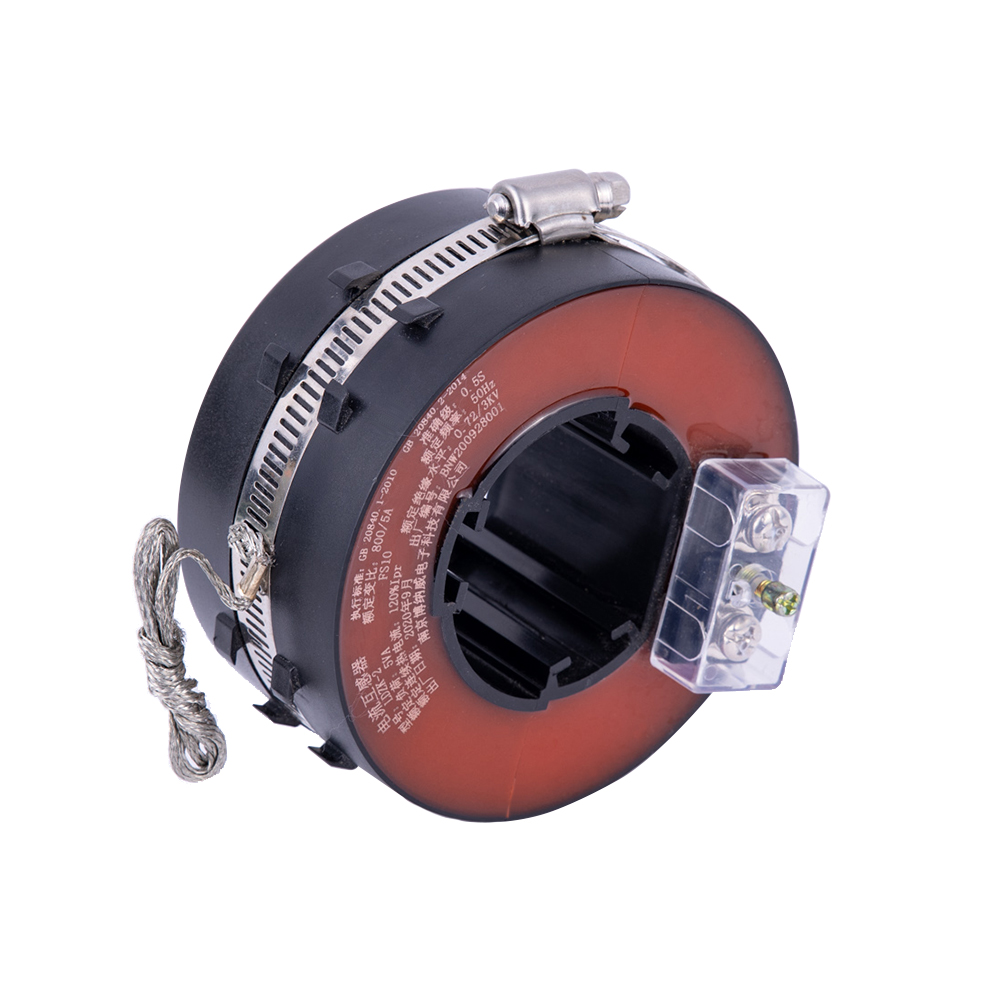

В трансформаторе энергии открытого типа в качестве магнитопроводящего материала используется высококачественный кремниевый стальной лист с высокой магнитной проницаемостью, который имеет характеристики делимого железного сердечника и низкие потери в магнитной цепи. Внутри огнестойкого пластикового корпуса, влагостойкого, стабильного и не требующего обслуживания;

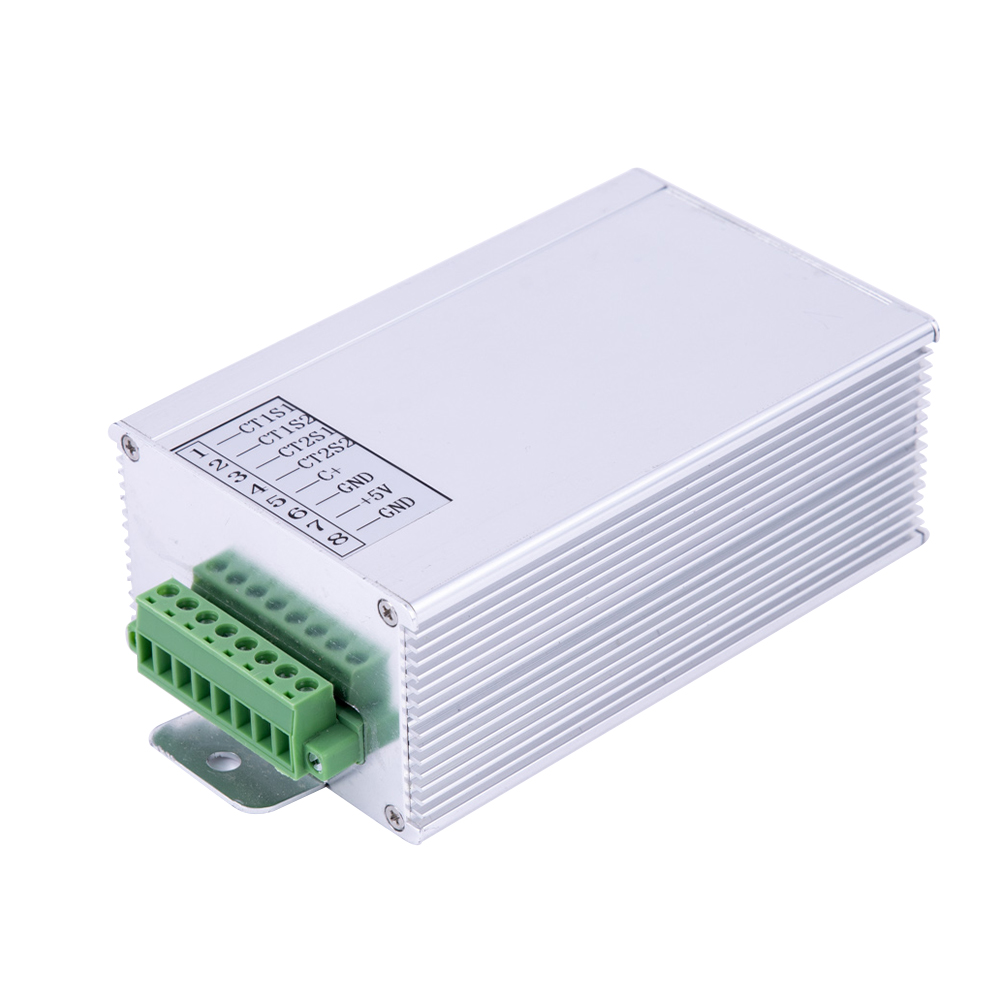

Модуль питания с получением энергии обладает преимуществами двойного входа, небольшого размера, высокой эффективности преобразования, стабильной работы, изоляции первичной и вторичной сторон и высокой прочности изоляции; продукт имеет модульную упаковку с металлическим корпусом, которая является пыленепроницаемой и влагозащищенной, а также обладает сильной защитой от помех; Входные и выходные клеммы имеют форму клемм для удобного подключения; Сетка продуктов обладает высокой адаптируемостью и может работать в широком диапазоне входных потоков; Этот продукт имеет функции защиты от короткого замыкания на выходе, перенапряжения и перегрева.
Силовое оборудование, электроснабжение которого затруднено вблизи высоковольтных линий электропередачи: различные устройства контроля на подземных кабельных линиях, аппаратура контроля в шкафах кольцевой сети и т.п.
Технические параметры разделенного трансформатора тока
| Модель и характеристики | ЛДЗК-2 500А/1А | ||
|---|---|---|---|
| Номинальная входная мощность (переменный ток) | 500А | ||
| Диапазон измерения (переменный ток) | 0-720А | ||
| Номинальный выходной ток (переменный ток) | 1А | ||
| Номинальная нагрузка | 2,5 ВА | 5ВА | 7,5 ВА |
| Точность | ± 0,5% | ± 1% | ±3% |
| Выдерживаемое напряжение промышленной частоты | Между первичной и вторичной обмотками: 2,5 кВ переменного тока, 1 мин. | ||
| Частотный диапазон | 50 Гц-400 Гц | ||
| Рабочая температура | -40℃～+70℃ | ||
| Температура хранения | -20℃～+50℃ | ||
| Масса | Около 1,6 кг | ||
Технические параметры модуля питания
| Модель и спецификация | 5Д05 | 5Д08 | 5Д16 | 10Д12 | 10Д24 | 20Д12 | |
|---|---|---|---|---|---|---|---|
| Выход | Номинальное выходное напряжение | 5В | 8В | 16 В | 12 В | 24В | 12 В |
| Номинальная мощность нагрузки | 5 Вт | 10 Вт | 20 Вт | ||||
| Точность | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| Скорость линейной регулировки | -- | -- | -- | -- | -- | -- | |
| Регулирование нагрузки | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | |
| Вход | Диапазон входного тока | 0~1,8А | |||||
| Частотный диапазон | 40~60Гц | ||||||
| Защита | Защита от короткого замыкания | Режим защиты отключает выходное напряжение и автоматически восстанавливается после устранения неисправности. | |||||
| Защита от перегрева | Режим защиты отключает выходное напряжение и автоматически восстанавливается после устранения неисправности. | ||||||
| Среда | Рабочая температура | -20~+50℃ | |||||
| Рабочая влажность | 10~95% относительной влажности | ||||||
| Температура и влажность хранения | -40~+70℃ | ||||||
| Температурный дрейф | ±0,03%/℃ | ||||||
| Безопасность и ударопрочность | Сопротивление давлению | Вход в Shell 1,5 кВ переменного тока | Выход на Shell 1,5 кВ переменного тока | Вход-выход 1,5 кВ переменного тока | |||
| Изоляция | Ввод-вывод в оболочку> 200 МОм | ||||||
| Сопротивление ударному току | >20КА/с | ||||||

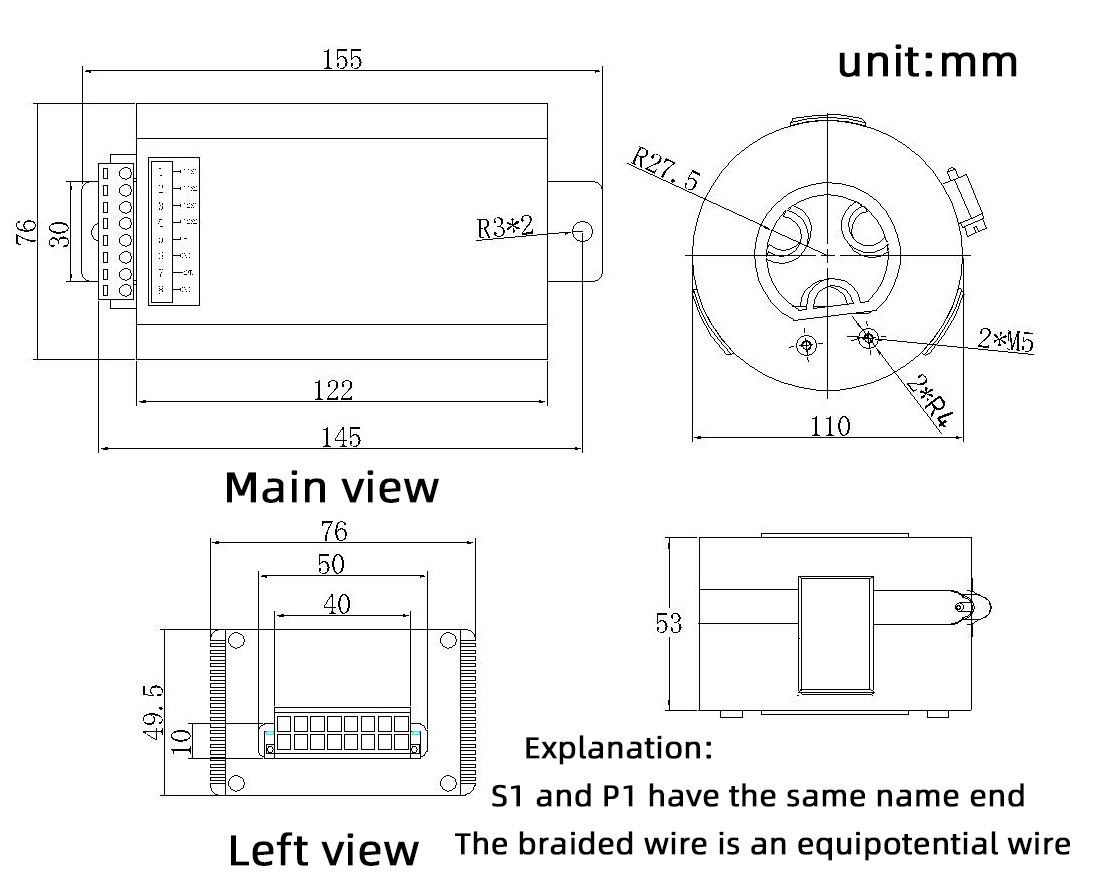

| Другие | Dimensions | 155*76*49,5 | |||||
| Масса | 380г | ||||||
| Упаковка | Упаковочная коробка 355*355*250, 30 шт./кор. | ||||||
Примечания: 1. Все параметры измерены при номинальных условиях входной мощности и нагрузки, температуре окружающей среды 25°C, влажности 70 %. | |||||||
Примечание. Если температура окружающей среды превышает 55°C, следует использовать методы принудительного охлаждения, такие как воздушное охлаждение или отвод тепла, чтобы температура корпуса модуля не превышала 85°C.
Общие параметры теста производительности
| Возьмите пусковые текущие данные энергии CT | ||
|---|---|---|
| Мощность (Вт) | Напряжение (В) постоянного тока | Пусковой ток (А) |
| 0 | 16 | ≤10 |
| 1 | 16 | ≤18 |
| 2 | 16 | ≤24 |
| 3 | 16 | ≤30 |
| 4 | 16 | ≤38 |
| 5 | 16 | ≤40 |
| 6 | 16 | ≤47 |
Определение сокета
| Разъем №. | Имя сокета | Определение сокета |
|---|---|---|
| 1 | CT1S1 | Первый маршрут приема электроэнергии терминал CT S1 |
| 2 | CT1S2 | Первый маршрут приема электроэнергии терминал CT S2 |
| 3 | CT2S1 | Второй маршрут приема электроэнергии терминал КТ С1 |
| 4 | CT2S1 | Второй маршрут приема электроэнергии терминал CT S2 |
| 5 | С+ | Положительная клемма конденсатора |
| 6 | GND | Наземный терминал |
| 7 | +16В | Выходная положительная клемма |
| 8 | GND | Наземный терминал |
Принципиальная схема работы
Когда трансформатор установлен на линии, кольцевой обруч должен быть установлен прочно, чтобы избежать вибрации трансформатора.
Пожалуйста, подсоедините кабель правильно в соответствии с определением разъема. Не подключайте кабель неправильно, иначе блок питания будет необратимо поврежден.
Корпус силового модуля должен быть надежно соединен с землей для повышения помехозащищенности.
