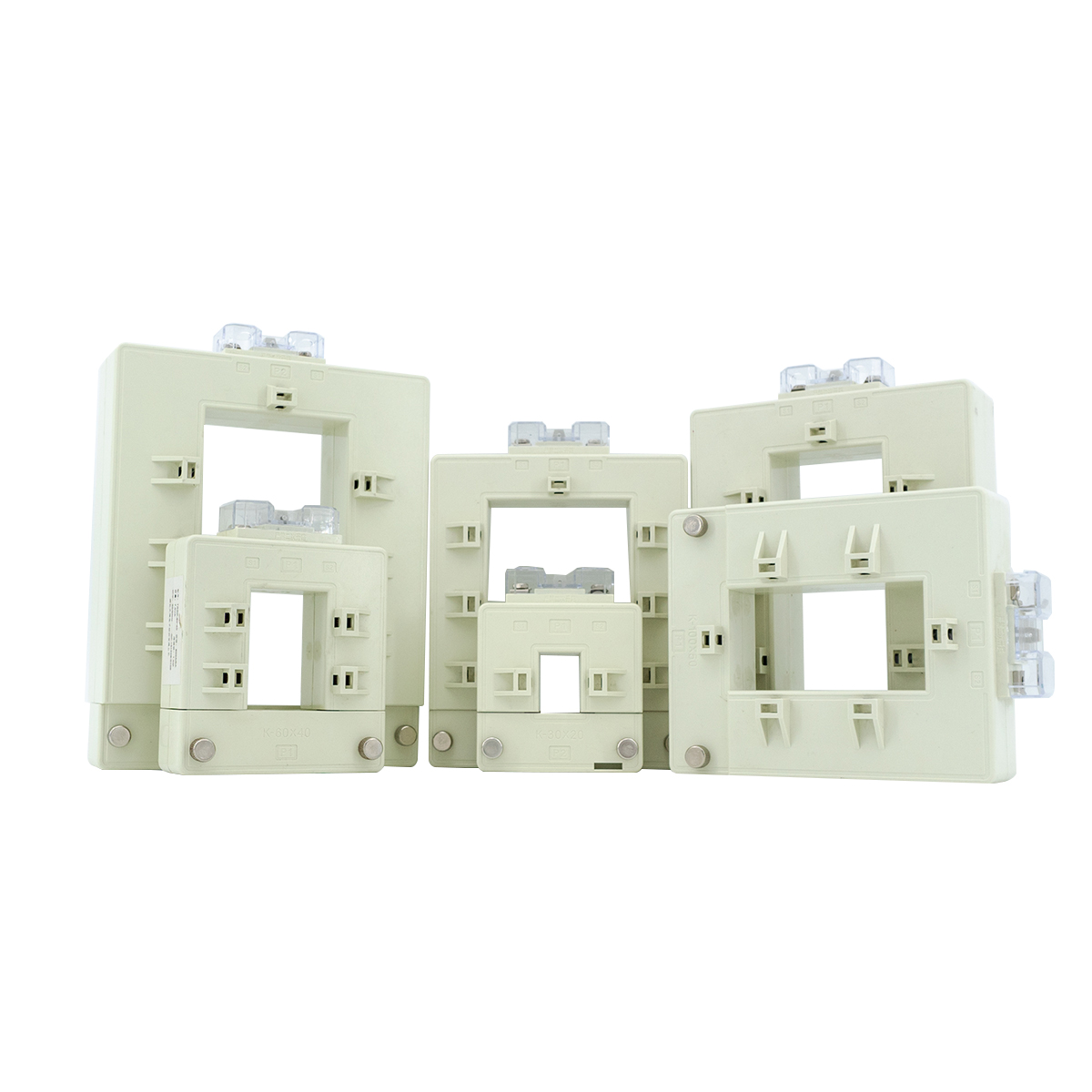

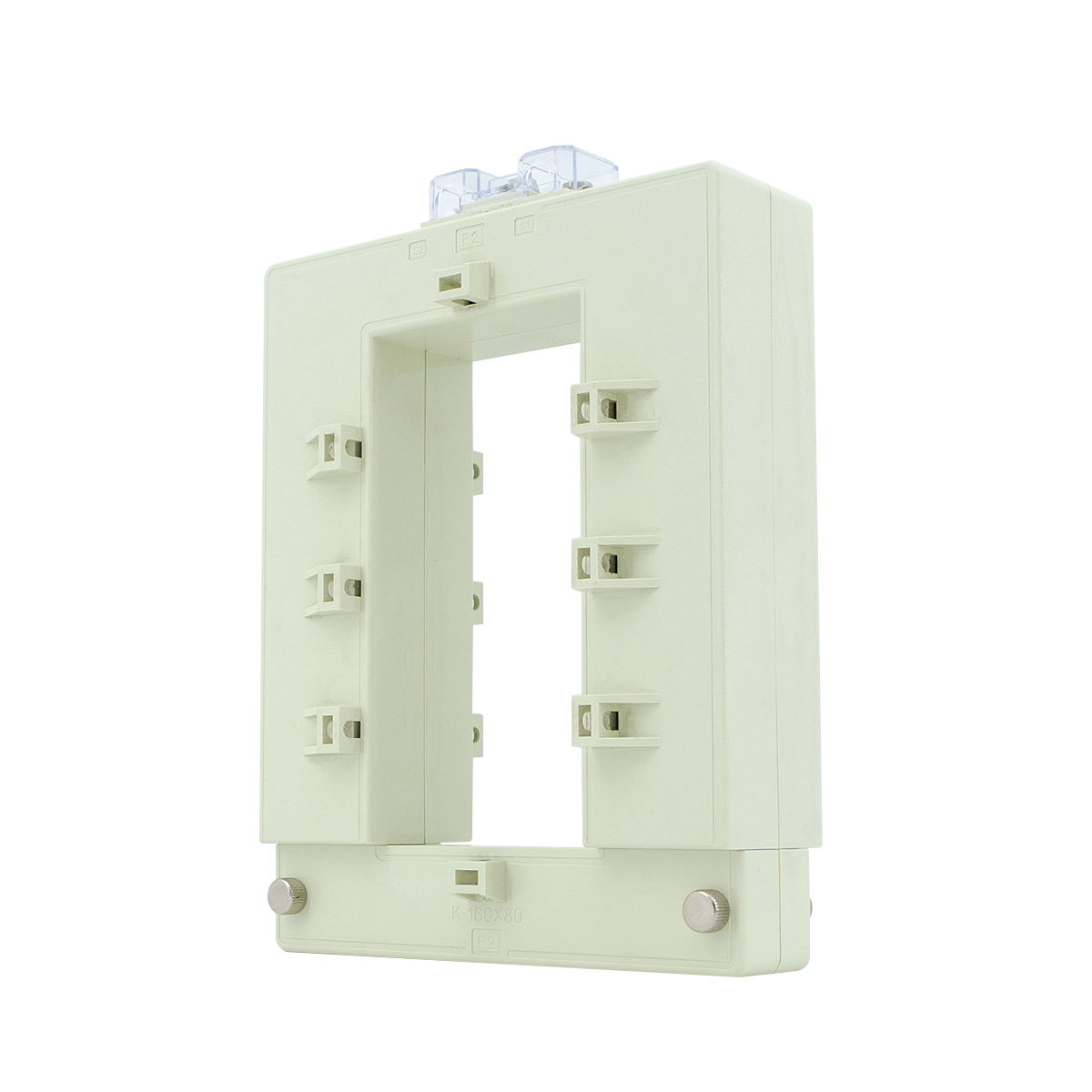

* Отдельная структура, простая в установке и простая в эксплуатации.

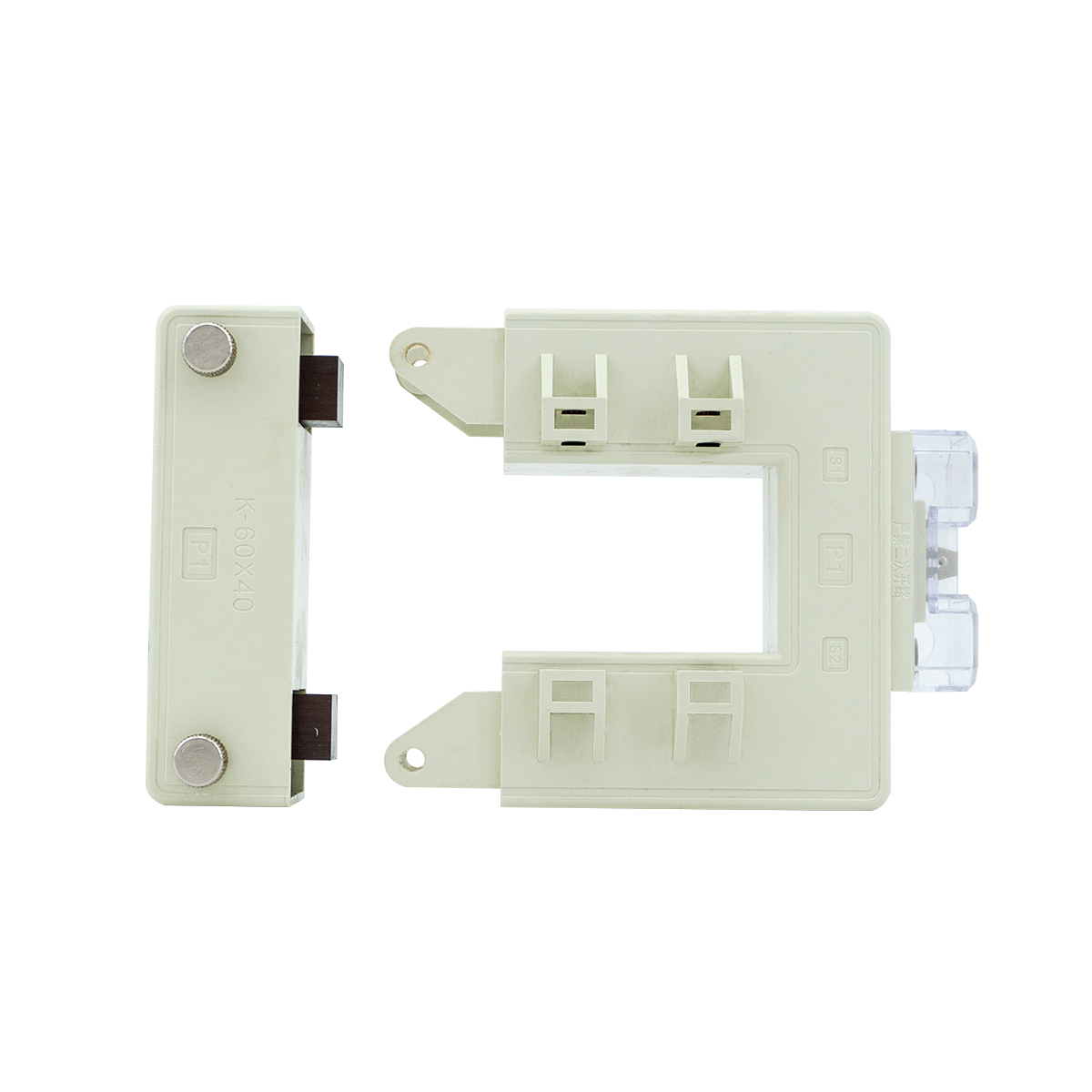

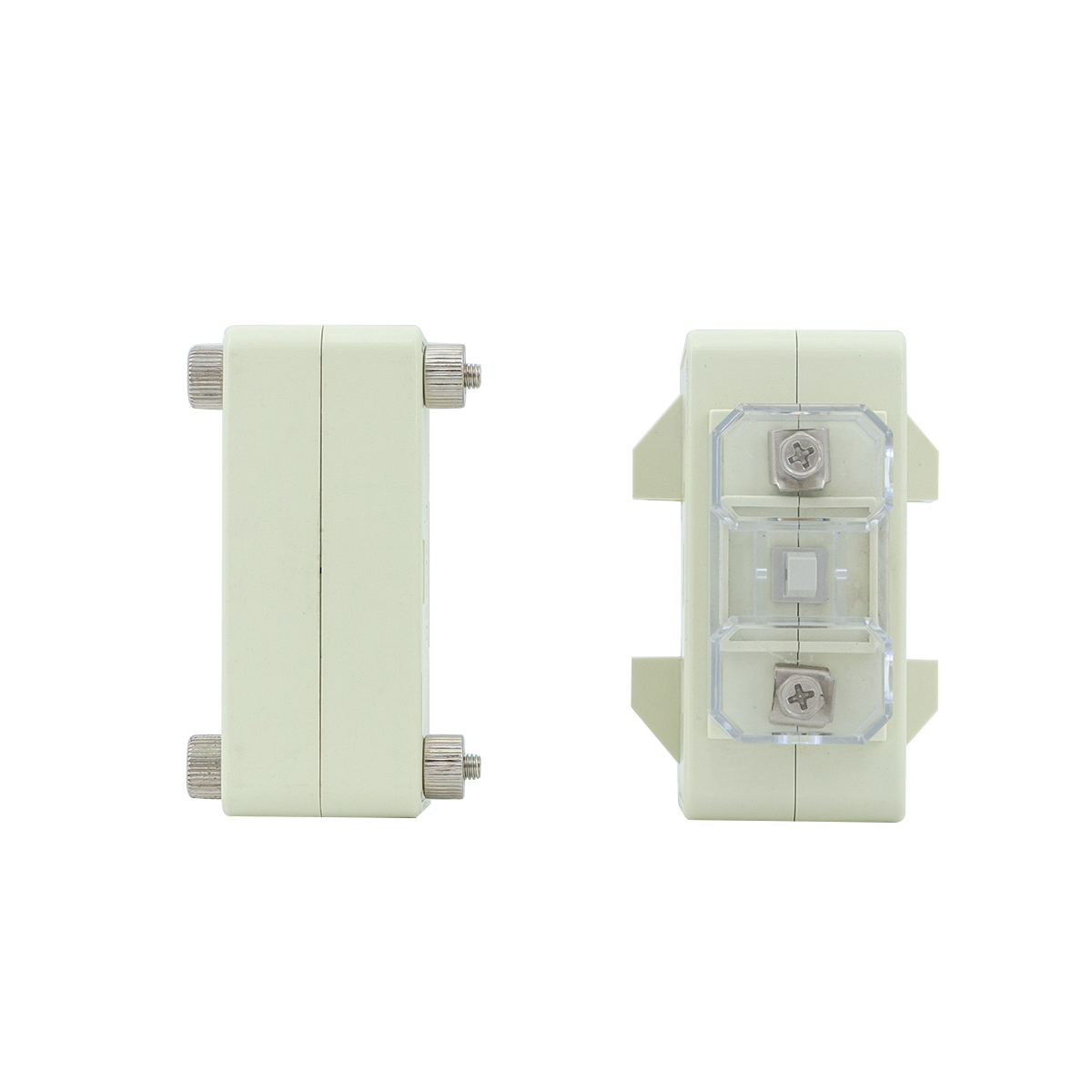

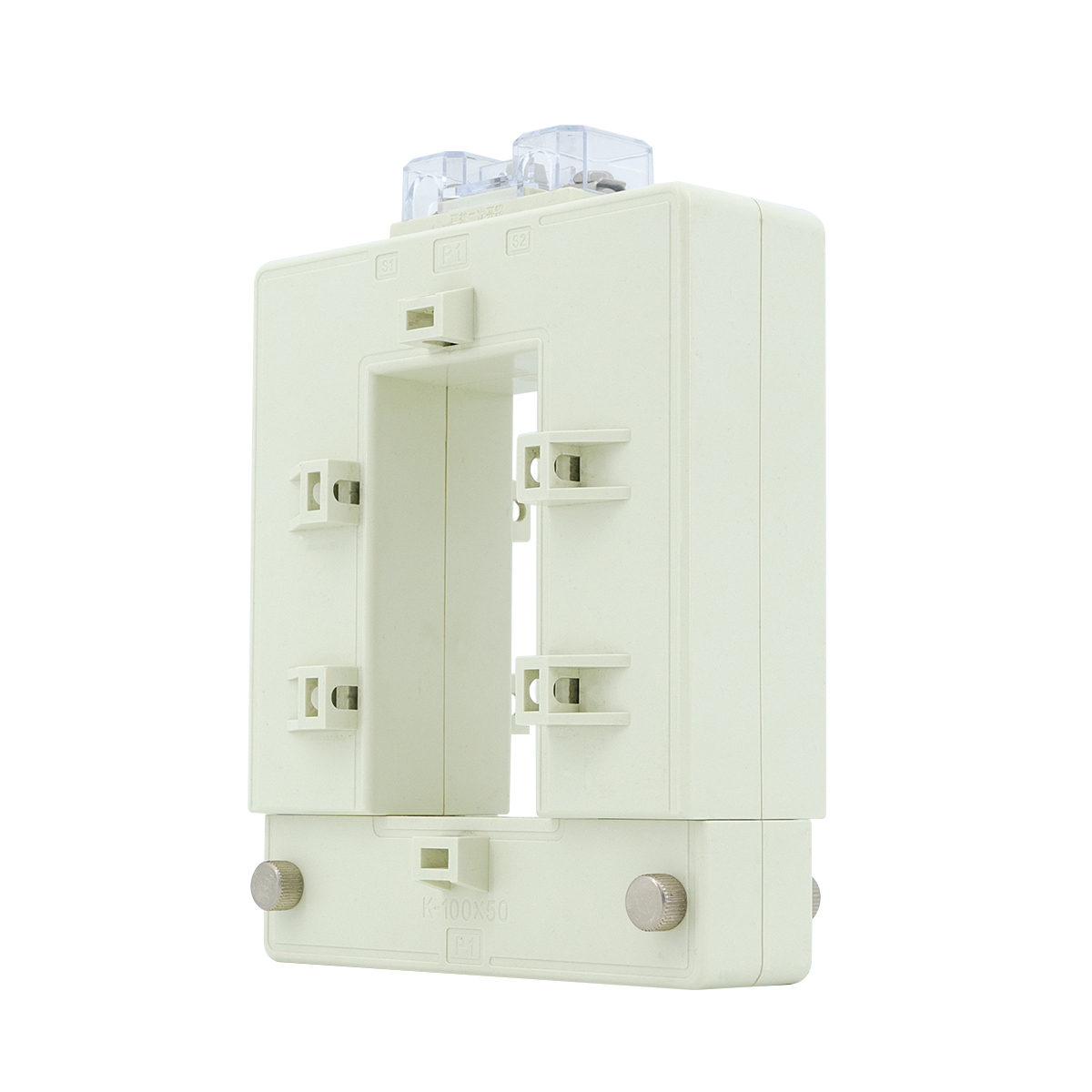

* Железное ядро может быть разделено, точность высока, а магнитная цепь мала.
* Для измерения тока, мониторинга и защиты линий и оборудования.
*Внутренние окна большие и могут проходить через зажимы, кабели или шины.
Спецификация
Параметры | Символ | Индикатор |
Оцененный ток ввода | В | 100a ~ 5000a |
Оцененный выходной ток | Я о | 1a ， 5a |
Номинальная нагрузка | Rl | 1va ~ 30va |
Класс точности | ρ | 0,5，1,0 ， 1,5 класса |
Краткосрочный тепловой ток | － | 20 × дюйм |
Выдерживая напряжение | V d | 3000VAC/мин |
Диэлектрическая прочность | － | 1000 мОм/500 В. |
Эксплуатационная температура | ТА | -25 ℃ ~ +75 ℃ |
Влажность окружающей среды | － | ≤85% |
Частота работы | f | 50 ~ 60 Гц |
Установка предварительных препаратов
* Перед установкой трансформатора с открытым током он должен быть подключен к электрическому счетчику (или другому измеримому устройству)
дважды, чтобы убедиться, что вторичный трансформатор не открыт
* Поместите все трансформаторы с открытым током, подключенные к вторичным проводам на участке и дождитесь установки;
* Если основная шина на месте является кабелем, можно выполнить установку лжи; Если основной автобус - медный бар
Живая операция требует относительно высокого уровня владения оператором и требует хороших мер защиты изоляции;
* При установке трансформатора посторонние объекты, такие как примеси и пыль, не должны попадать в поверхность разреза железного ядра, чтобы не влиять на производительность трансформатора.
Тип | спецификация | номинальная нагрузка (VA) | ||
0,5 CLSS | 1.0 класс | 1.5 Класс | ||
TRDP-30*20 | 100a/5a | - | - | 1.5 |
150a/5a | - | - | 2 | |
200a/5a | - | 1.5 | 2.5 | |
250a/5a | - | 1.5 | 3.75 | |
300A/5A | 1.5 | 3.75 | 5 | |
400A/5A | 2.5 | 5 | 10 | |
TRDP-60*40 | 200a/5a | - | 1.5 | 2.5 |
300A/5A | 1.5 | 2.5 | 2 | |
400A/5A | 1.5 | 2.5 | 2 | |
500A/5A | 2.5 | 5 | 15 | |
600A/5A | 2.5 | 5 | 17.5 | |
750a/5a | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000a/5a | 5 | 10 | 20 | |
TRDP-80*50 | 250a/5a | 1 | 1.5 | 3.75 |
300A/5A | 1.5 | 2.5 | 5 | |
400A/5A | 1.5 | 2.5 | 5 | |
500A/5A | 2.5 | 5 | 15 | |
600A/5A | 2.5 | 5 | 17.5 | |
750a/5a | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000a/5a | 5 | 10 | 20 | |
TRDP-80*80 | 250a/5a | 1 | 2 | 4 |
300A/5A | 1.5 | 2.5 | 5 | |
400A/5A | 1.5 | 2.5 | 5 | |
500A/5A | 2.5 | 5 | 15 | |
600A/5A | 2.5 | 5 | 17.5 | |
750a/5a | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000a/5a | 5 | 10 | 20 | |
Тип | Спецификация | Номинальная нагрузка (VA) | ||
0,5 класс | 1.0 класс | 1.5 Класс | ||
TRDP-100*50 | 500A/5A | 2.5 | 5 | 15 |
600A/5A | 2.5 | 5 | 17.5 | |
750a/5a | 2.5 | 5 | 18 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000a/5a | 5 | 10 | 20 | |
1200A/5A | 5 | 12.5 | 24 | |
1250a/5a | 7.5 | 15 | 28 | |
1500A/5A | 7.5 | 17 | 30 | |
TRDP-120*80 | 500A/5A | - | 4 | 12.5 |
600A/5A | - | 5 | 15 | |
750a/5a | 2.5 | 6 | 17.5 | |
800A/5A | 2.5 | 7.5 | 18 | |
1000a/5a | 5 | 10 | 20 | |
1200A/5A | 5 | 12.5 | 24 | |
1250a/5a | 7.5 | 15 | 28 | |
1500A/5A | 7.5 | 17 | 30 | |
1000a/5a | 10 | 15 | 20 | |
TRDP-140*60 | 1500A/5A | 15 | 20 | 25 |
2000a/5a | 15 | 20 | 25 | |
2500A/5A | 15 | 20 | 25 | |
3000a/5a | 20 | 25 | 30 | |
4000a/5a | 20 | 25 | 30 | |
5000a/5a | 20 | 25 | 30 | |
TRDP-160*80 | 1000a/5a | 10 | 15 | 20 |
1500A/5A | 15 | 20 | 25 | |
2000a/5a | 15 | 20 | 25 | |
2500A/5A | 15 | 20 | 25 | |
3000a/5a | 20 | 25 | 30 | |
4000a/5a | 20 | 25 | 30 | |
5000a/5a | 20 | 25 | 30 |

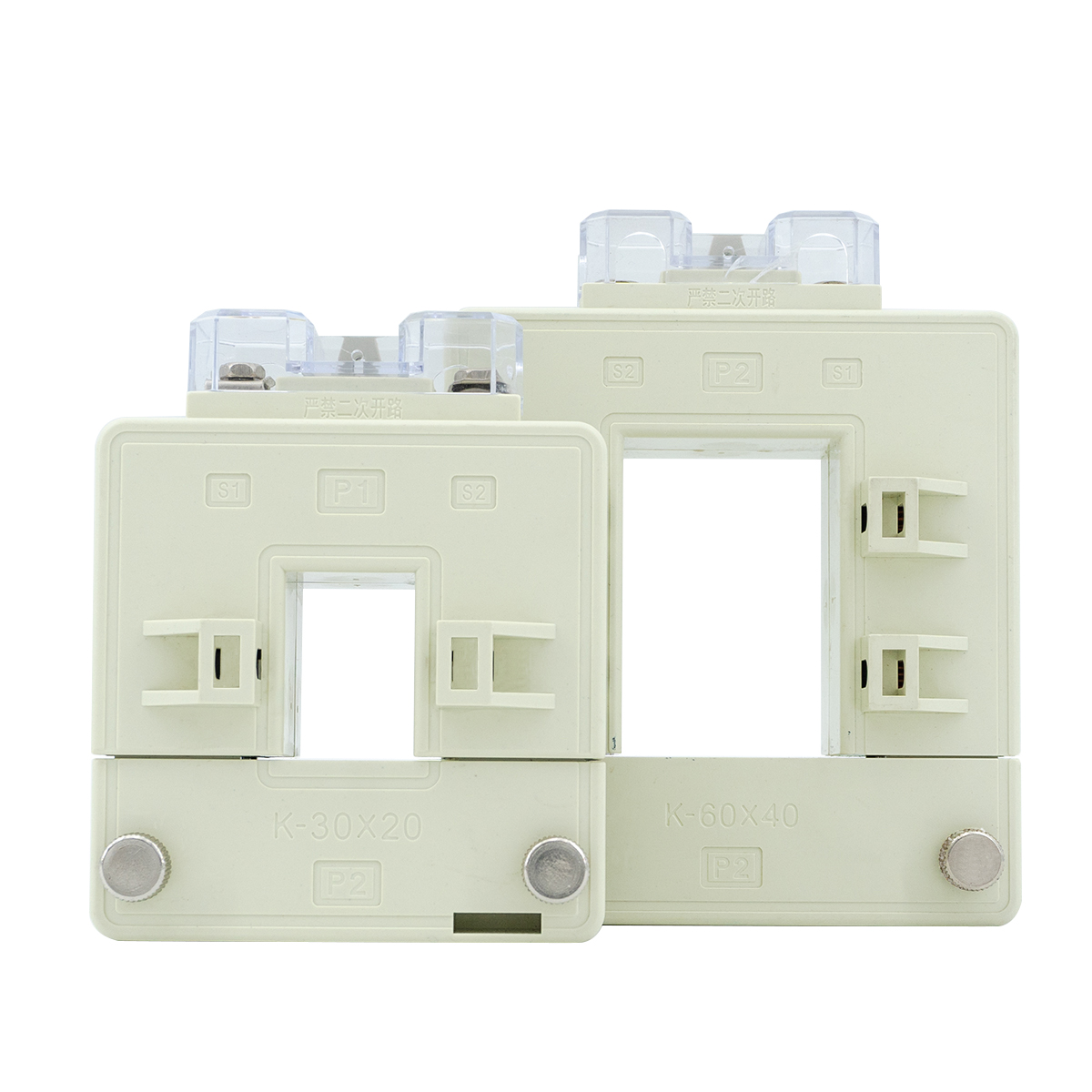

Измерение
Размер продукта | Dimensions | Размер перфорации | |||
W | H | D | a | e | |
TRDP-30*20 | 90 | 114 | 40 | 22 | 32 |
TRDP-60*40 | 114 | 140 | 36 | 42 | 62 |
TRDP-80*50 | 122 | 160 | 40 | 52 | 82 |
TRDP-80*80 | 144 | 160 | 36 | 82 | 82 |
TRDP-100*50 | 144 | 190 | 48 | 52 | 102 |
TRDP-120*80 | 152 | 200 | 40 | 82 | 122 |
TRDP-140*60 | 164 | 234 | 52 | 62 | 142 |
TRDP-160*80 | 184 | 254 | 52 | 82 | 162 |
Установка мер предосторожности
Перед установкой трансформатора открытого тока он должен быть подключен к электрическому счетчику (или другому измерительному устройству) дважды, чтобы убедиться, что вторичный трансформатор не был открыт;
Поместите все трансформаторы с открытым током, подключенные к вторичным проводам на площадке и дождитесь установки;
Если основная шина на месте является кабелем, можно выполнить установку лжи; Если основной автобус является медной панелью, живая операция требует относительно высокого уровня квалификации для оператора и требует хороших мер защиты изоляции;
При установке трансформатора посторонние объекты, такие как примеси и пыль, не должны попадать на поверхность разреза железного ядра, чтобы не влиять на производительность трансформатора.
