Трансформатор тока нулевой последовательности с замкнутым контуром от китайского производителя

В то же время он отвечает требованиям сбалансированных характеристик, а несимметричный выходной ток лучше, чем 30 мА, 10 мА и 5 мА. В продукте используется высококачественный магнитный сердечник с высокой проводимостью и передовая технология обработки, которая может соответствовать техническим требованиям различной точности, такой как 0,2, 0,5 и 1,0, и имеет высокую надежность. Эта серия продуктов соответствует требованиям GB 14287.2-2014 и GB 13955-2005.

Особенности продукта

* Гибкий режим вывода, разъем или вывод;

* Различные варианты диаметра кернового отверстия, диаметр отверстия составляет от φ12 мм до φ260 мм;

* Отливка из эпоксидной смолы, хорошая стабильность;

* Используйте никелевую сталь с высокой магнитной проницаемостью или нанокристаллический магнитный сердечник с хорошей линейностью и высокой чувствительностью.

* Отличные характеристики баланса, сильная защита от электромагнитных помех.

Область применения

Подходит для защиты двигателя, устройства электромагнитной релейной защиты, устройства защиты микрокомпьютера; электрический

пожарный мониторинг, система утечки огня, слаботочная система заземления.

Электрический Параметры производительности	Операционная Температура	-40℃～+70℃	Относительная влажность	≤90%
	Уровень напряжения	0,4/0,66/0,72кВ	Линейный диапазон	5%～120%
	Номинальный входной ток (АС)	10 мА~5А	Рабочая частота	45～1250Гц
	Номинальная мощность (переменный ток)	0~1В или 0~5мА	Средняя сила:	3000 В переменного тока/мин
	Класс точности	0,5、1,0、2,0	Сопротивление изоляции	>500 М Ом/500 В постоянного тока
Механический Структура Параметры	Материал корпуса	Огнестойкий ПБТ/ПК класса 94- В0	Метод вывода	Розетка или экранированный провод в оболочке
	Материал железного сердечника	Никелевая сталь или ультра Микрокристаллический	план строительства	Болты для установки основания фиксированы
	Уплотнение и заполнение	Эпоксидная смола	Относящийся к окружающей среде Требования	Знакомьтесь с RoHS

Типичная стоимость основных продуктов

Модель №.

Номинальный входной ток Значение AC

Номинальный непрерывный тепловой ток

переменного тока

Общий коэффициент трансформации

Класс точности

Вторичная нагрузка (Ом

)

Dimensions（мм）

ДиафрагмаD

другой размер

TR21125B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤200

25

LWHJ-A1-A2

80-22-69,5-68-

5.2-8

TR21126B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

45

LWHJ-A1-A2

120-33-101,5-

98-5,2-8,5

TR21127B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

55

LWHJ-A1-A2

150-35-126-

126-5.2-12

ТР2174Б

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

35

LWHJ-A1-A2

100-30-90-

83,5-5,2-9,5

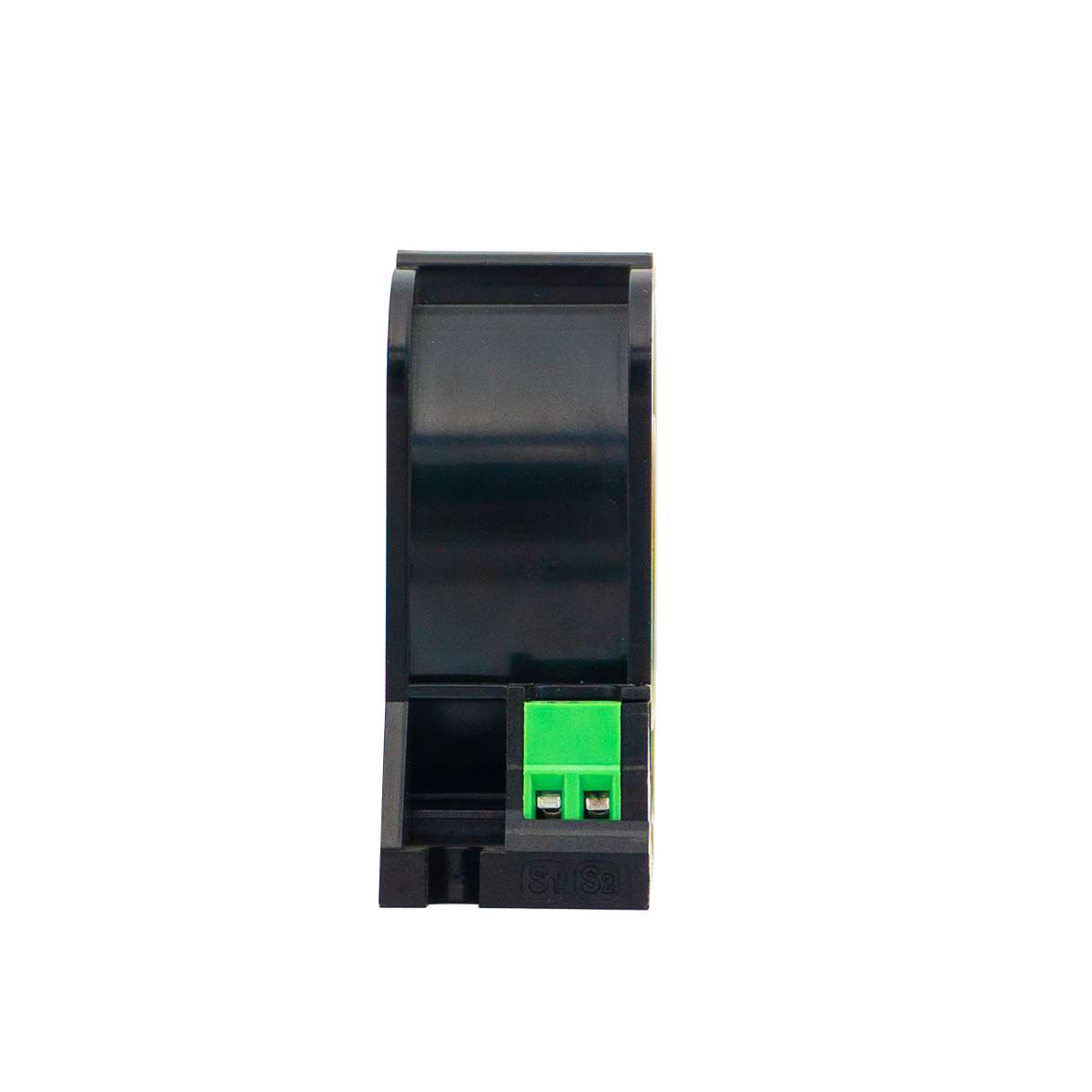

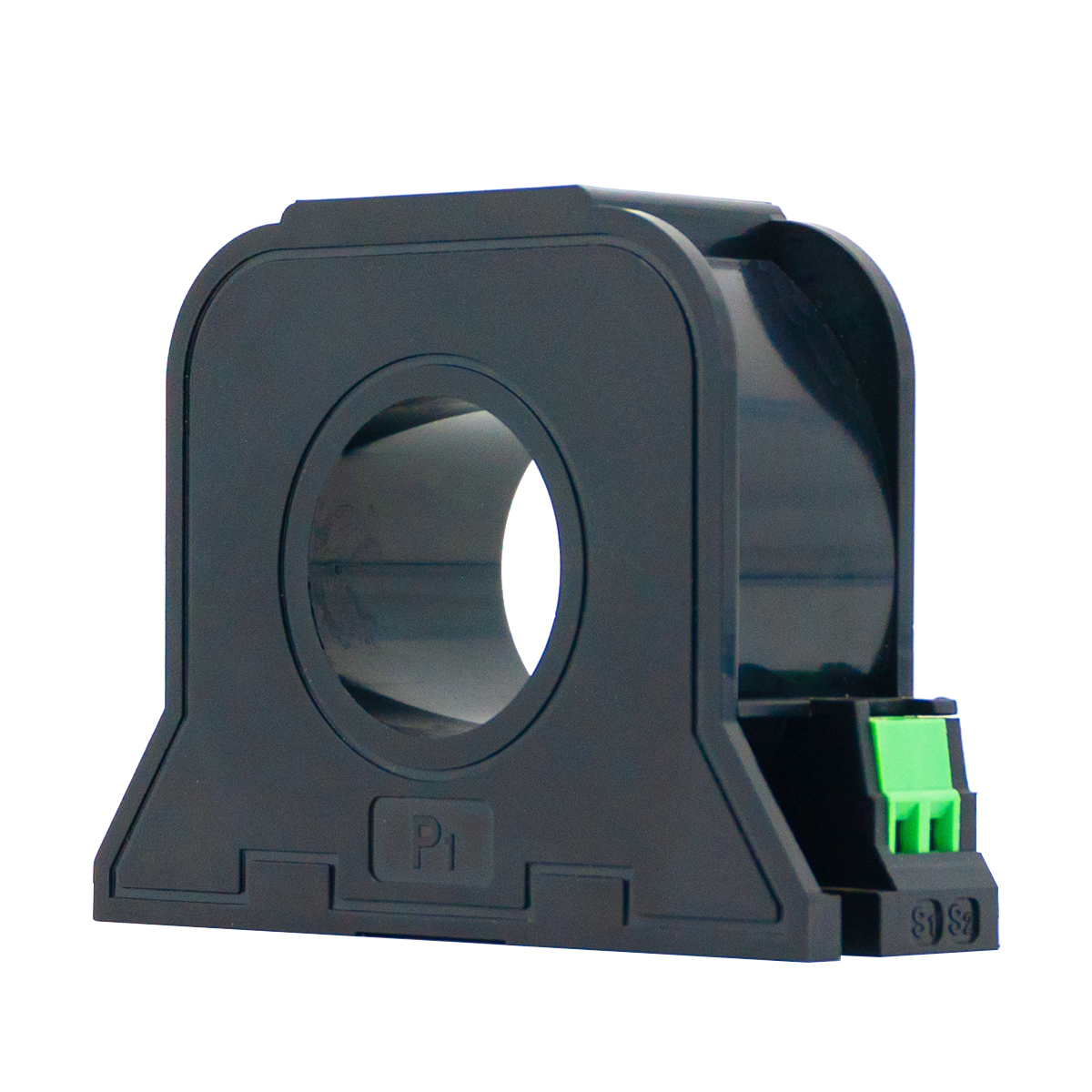

TR21313B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

32

LWHJ-A1-A2

91-28-70-80-

5,5-7,5

TR21314B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

45

LWHJ-A1-A2

104-28-83-93-

5,5-7,5

TR21315B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

65

LWHJ-A1-A2

126-28-105-

115-5,5-7,5

TR21316B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

80

LWHJ-A1-A2

143-28-122-

132-5,5-7,5

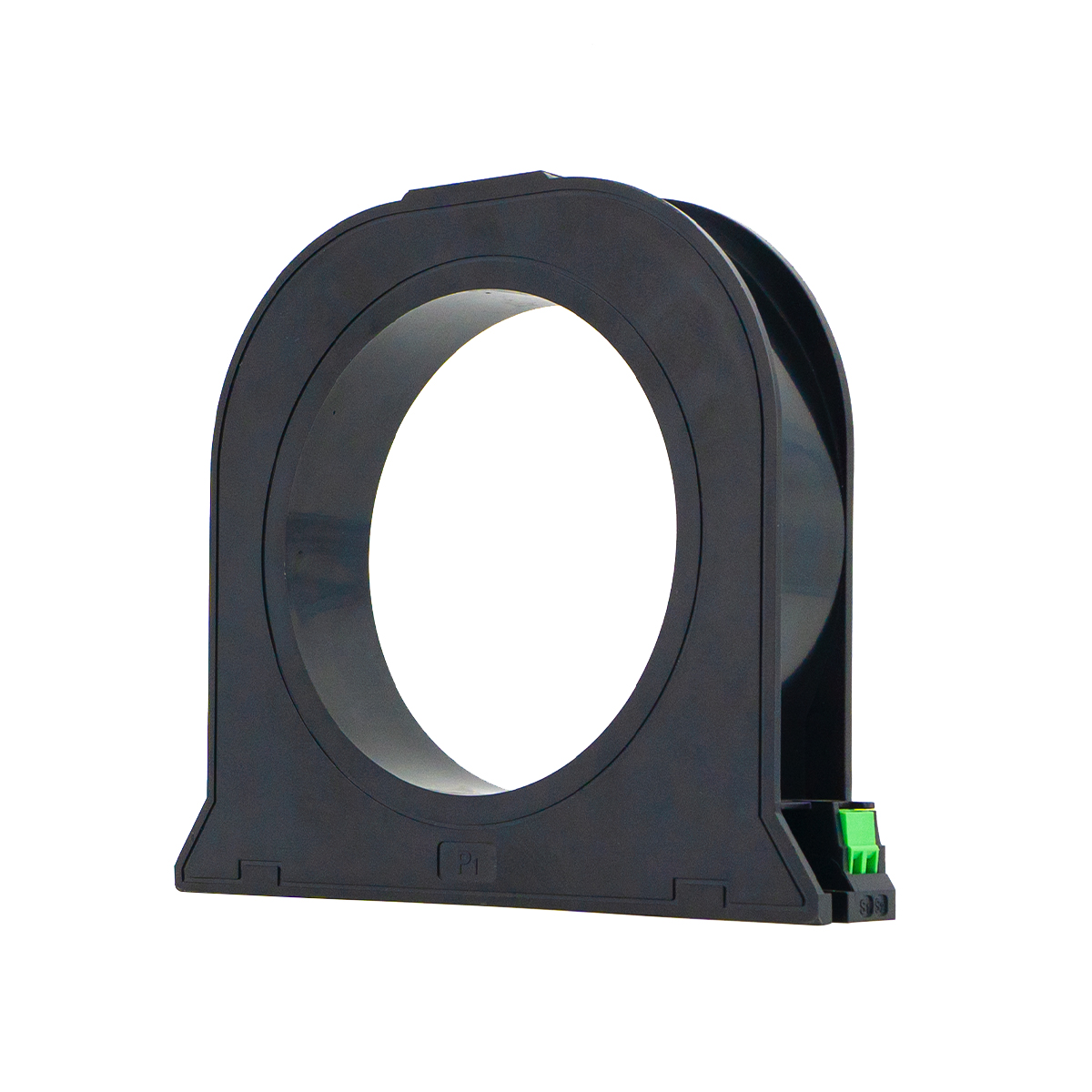

TR21317B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

105

LWHJ-A1-A2

172-28-151-

161-5,5-7,5

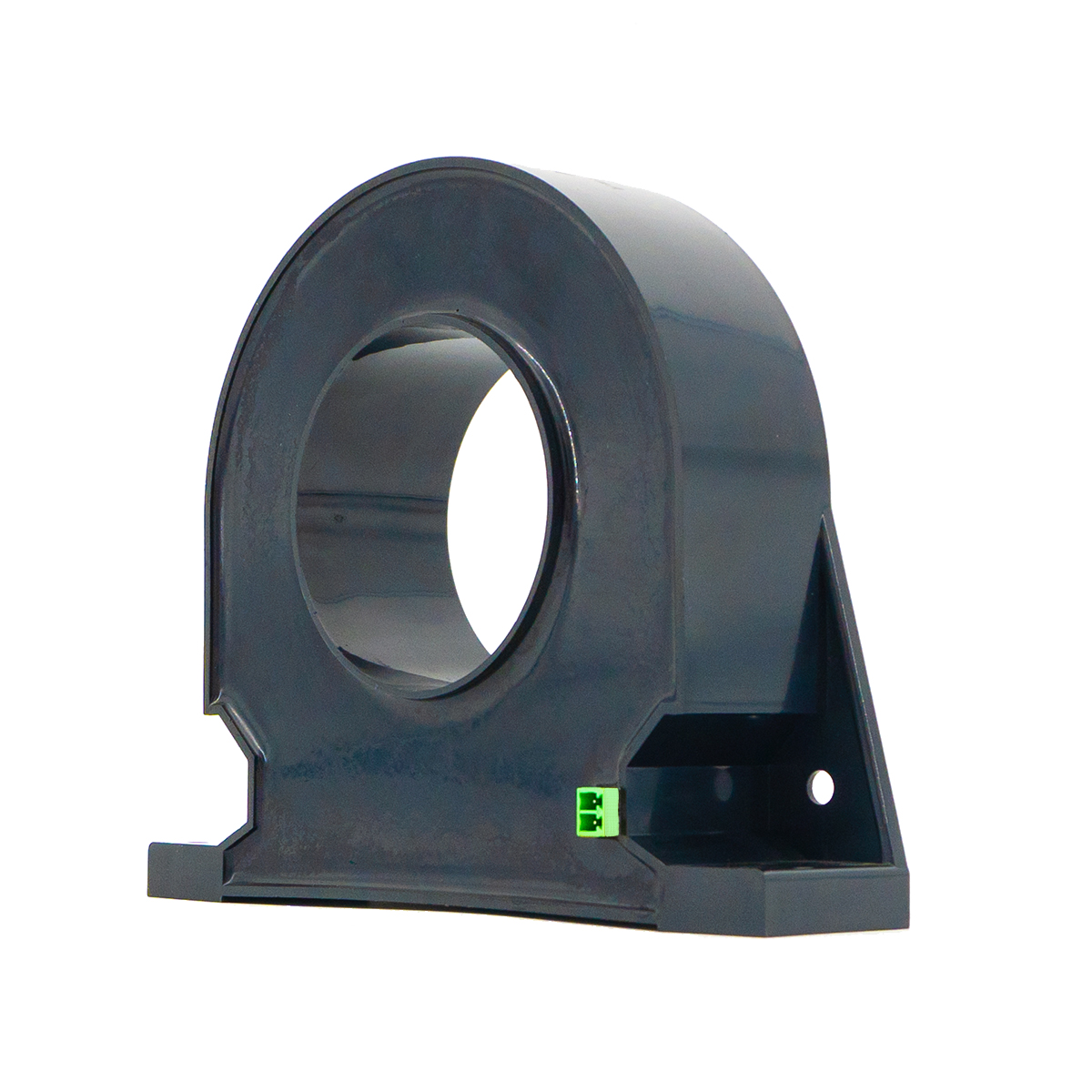

TR21117B

10 мА~5А

10А

1000:1

2000:1

0,2，0,5

≤500

72

LWHJ-A1-A2

175-42-150-

150-6,2-13

Контурная структурная схема (единица измерения: мм)
