Серия трансформатора тока с разделенным ядерным типом кабеля

Поделиться с:

Серия трансформатора тока с разделенным ядерным типом кабеля

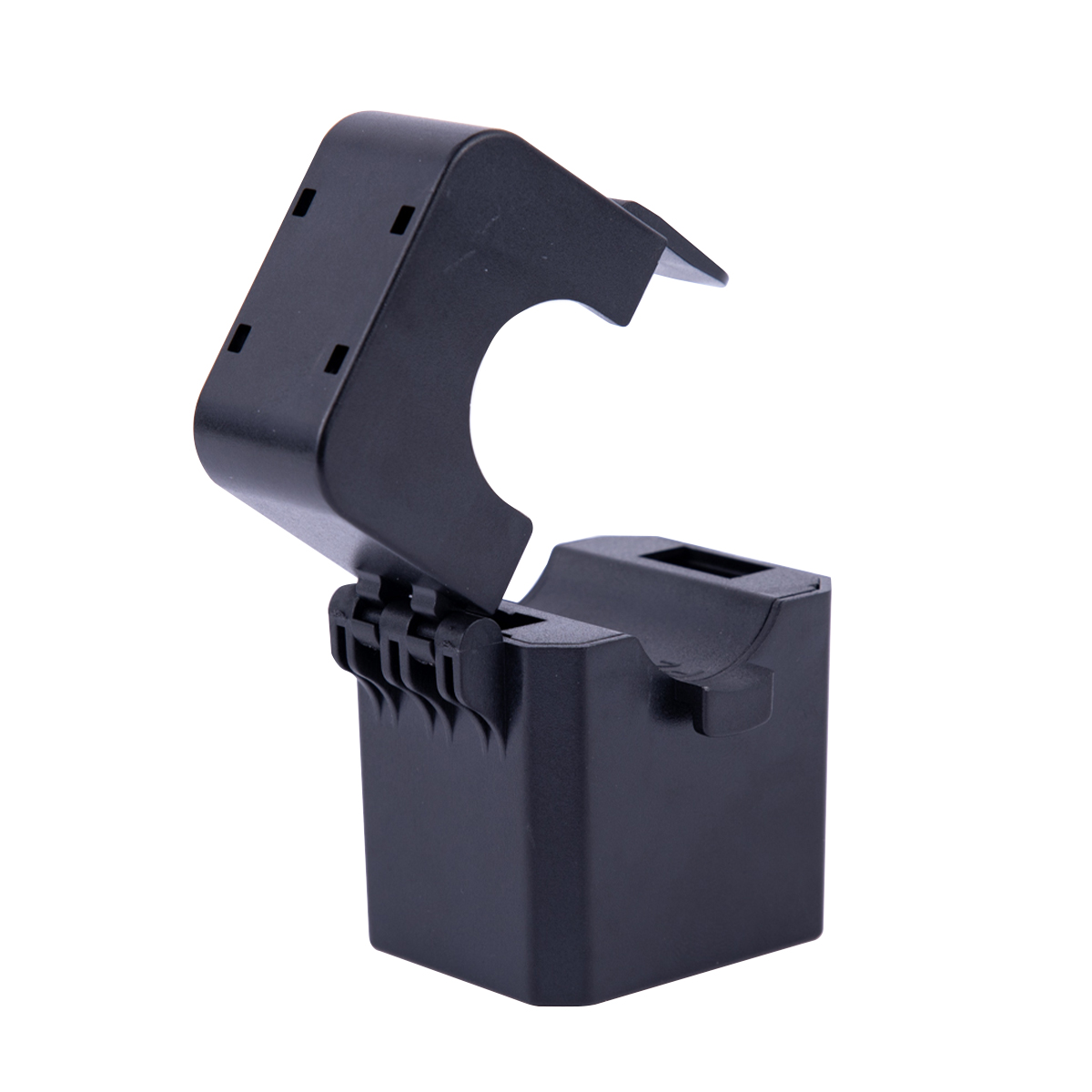

Серия FK Open and Close Cury Transxformer, 180 градусов открыта и свободно закрывается, использование в помещении. Его можно быстро установить и разобрать в состоянии отсутствия сбоя питания и непрерывной линии, и операция проста, благодаря принципу электромагнитной индукции, измеренный источник изолирован от персонала и оборудования, что эффективно обеспечивает безопасность персонала и собственности. Эта серия продуктов имеет множество апертур и спецификаций для удовлетворения различных потребностей в использовании и установке.

штат:



Запрос цены Добавить в корзину

Модель:
Trsk-fk
Марка продукта:
TR

Особенности продукта

* Структура пряжки фиксирована, а стабильность хороша.

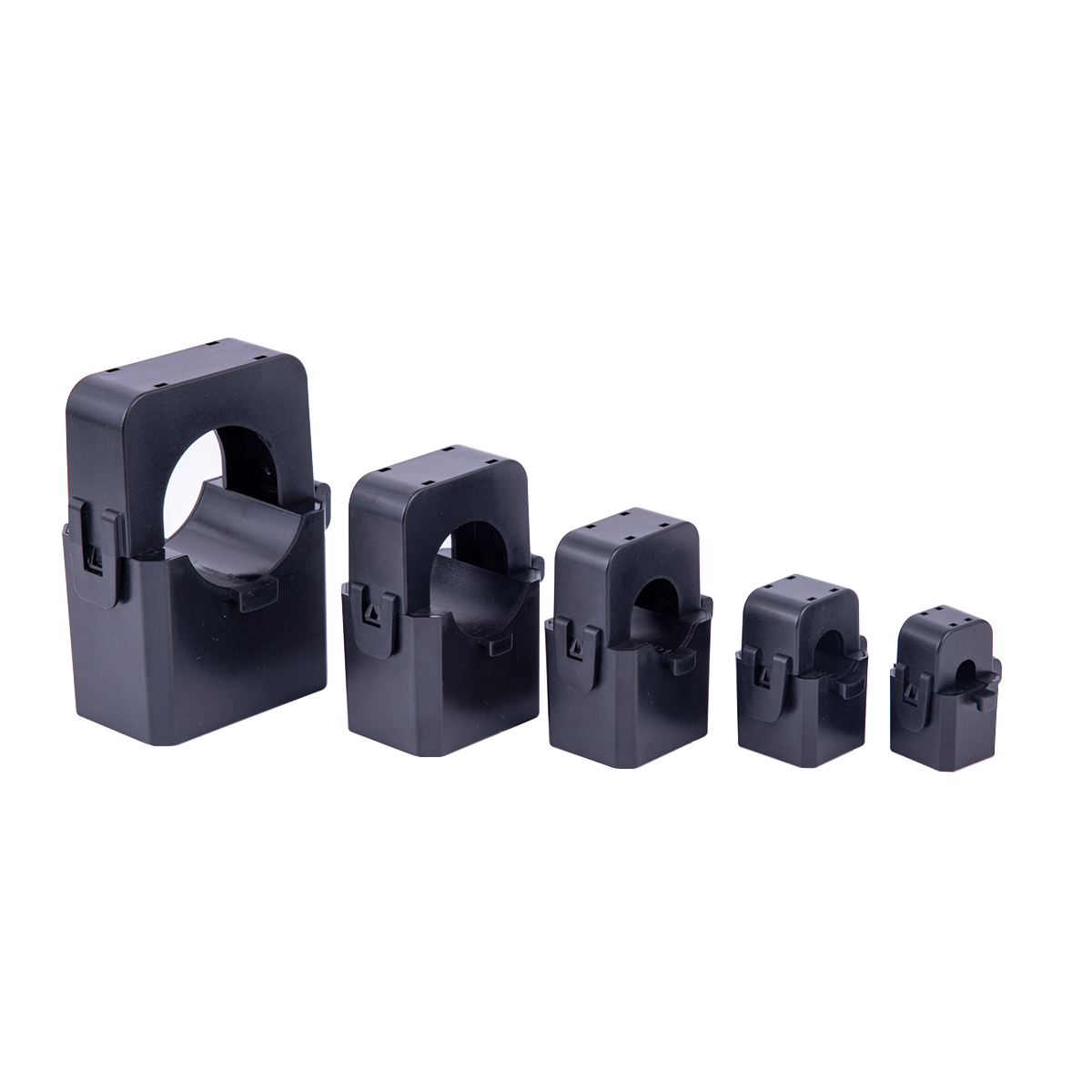

* Согласно спецификациям кабеля, используемым в основной цепи, существуют различные диаметры отверстий ядра.

к этому.

* Широкий предел количества и сильная способность анти-насыщенного.

Диапазон тока: 0 ~ 5 a, Диапазон коэффициентов преобразования тока может достигать 100: 1 ~ 10000: 1.

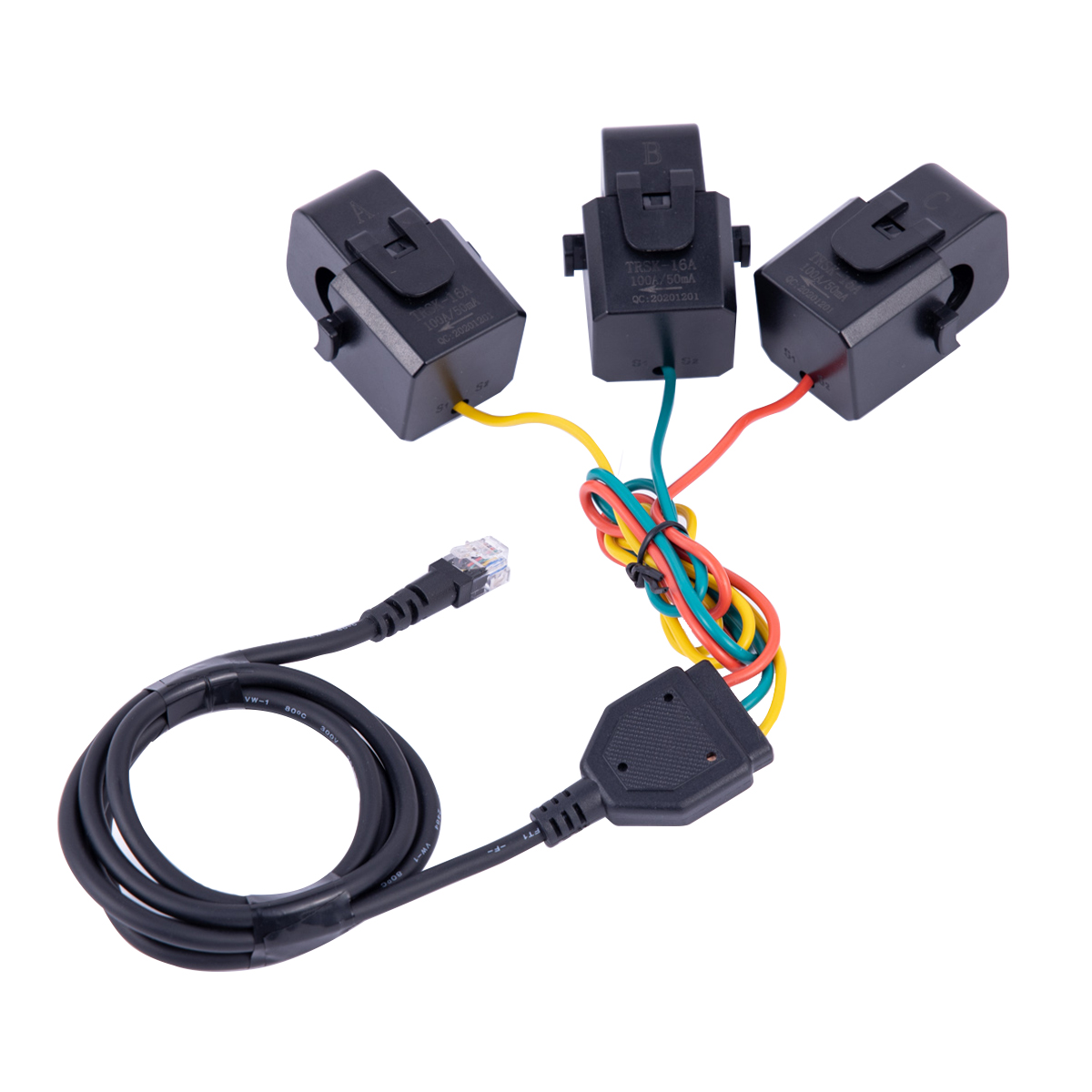

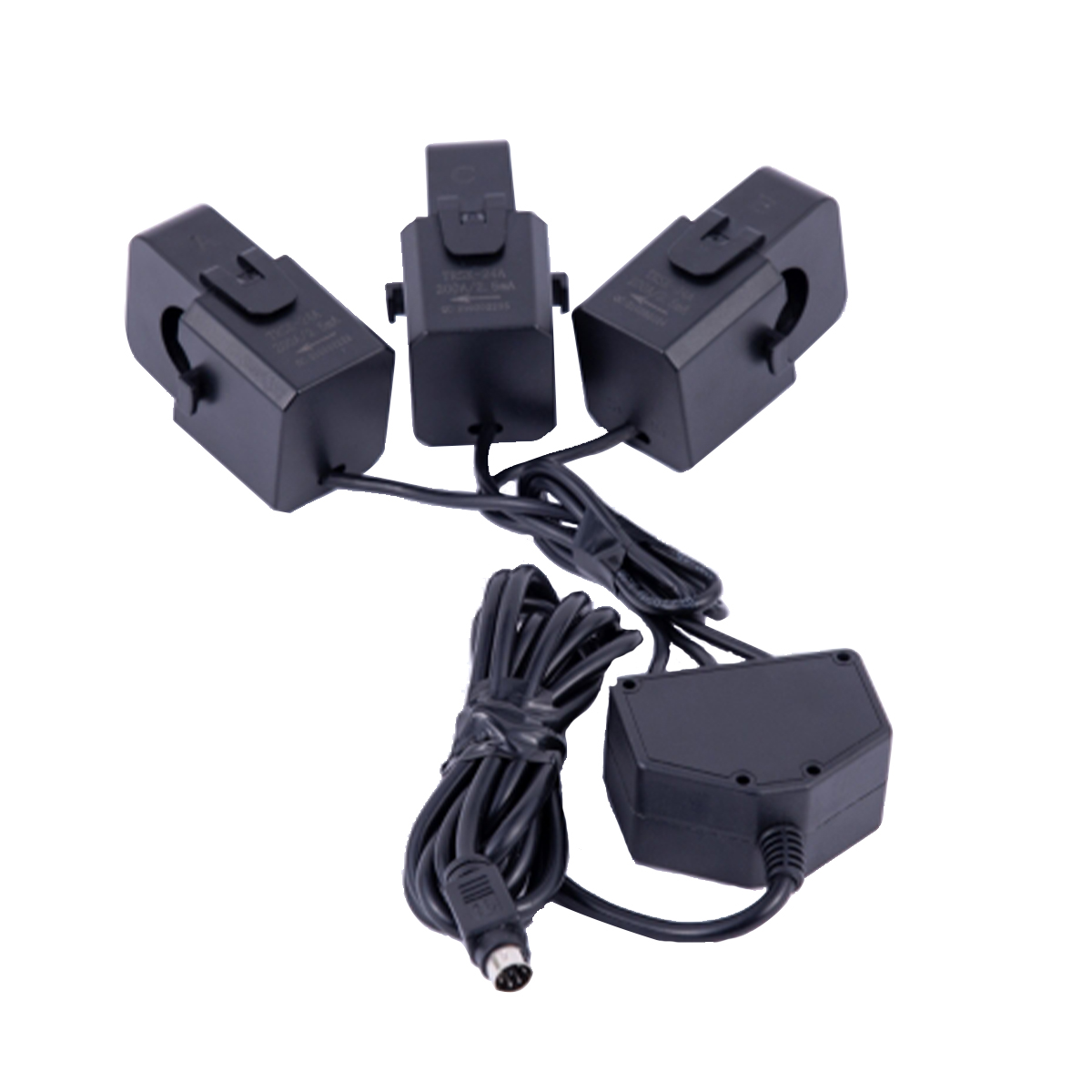

* Предоставьте разнообразные методы комбинированных выходных данных: при выводе тока на уровне ампер вы можете использовать
только терминалы проволоки из ПВХ, вывод MA-тока, вы можете выбрать трех фразовые интегрированные терминалы сбора и

Выберите разнообразные сигнальные интерфейсы.
* Примите высокую магнитную проницаемость, хорошую линейность и высокую чувствительность.

Приложение

Проект реконструкции сельской энергосбережения, онлайн-мониторинг окружающей среды, интеллектуальное энергопотребление, энергопотребление, система распределения мощности низкого напряжения, система интеллектуального энергопотребления, измерение электроэнергии, анализ качества электроэнергии и сбор сигналов электрооборудования, осветительное оборудование, такое как установки электроэнергии, системы заземления небольших тока и т. Д.

Параметры продукта

Электрические характеристики	Эксплуатационная температура	-40 ° C ~+70 ° C.	Относительная влажность	≤90%
	Уровень напряжения	0,4/0,66/0,72 кВ	Линейный диапазон	5%~ 120%
	Оцененный ток ввода	0 ~ 1500а	Номинальная частота	50/60 Гц
	Рейтинг	0 ~ 5va	Частота мощности выдерживает напряжение	3 кВ/мин
	Класс точности	0,5、1,0	Диэлектрическая прочность	1000 мОм/500 В/мин
Механическая структура	Оболочка	PA/PC RALINGE 94-V0 94-V0	Вывод метод	ПВХ -ножница кабеля/RJ12 Кристаллический терминал/PS/2RUND HEAD CENTER
	Извилистая шпоба	Пбт	Структура открытия	щелчок
	Основной материал	Силиконовый сталь/марганский цинк феррит	План строительства	Нейлоновые кабельные галстуки в комплекте и фиксированных кабелях

Трансформатор тока с разъемным кабелем Разделенный сердечник трансформатора тока трансформатор тока с нанокристаллическим сердечником стандартный трансформатор тока с нанокристаллическим сердечником трансформатор тока низкого напряжения трансформатор тока защиты

Типичное значение и измерение
Модель продукта	рейтинг ввода	рейтинг вывода	Класс точности	Размеры (мм)
Модель продукта	рейтинг ввода	рейтинг вывода	Класс точности	D	L	W	H
TRFK-10A	0 ~ 75A	0 ~ 50 мА (0 ~ 1,0 В)	0,2 0,3 0,5 0,5 с	9	34.5	37.5	45
TRFK-16A	0 ~ 150a	0 ~ 100 мА (0 ~ 2,5 В)		15	40.5	42.5	52
TRFK-24A	0 ~ 250a	0 ~ 100 мА (0 ~ 5,0 В)		22.5	54	47	71
TRSK-36-1A	0 ~ 300A	0 ~ 100 мА (0 ~ 7,0 В)		35	61	53	81
TRSK-36A	0 ~ 500A	0 ~ 100 мА (0 ~ 7,0 В)		35	66	53	87
TRSK-50-1A	0 ~ 600а	0 ~ 100 мА (0 ~ 7,0 В)		49	81	59	107.5
TRSK-50A	0 ~ 800а	0 ~ 100 мА (0 ~ 7,0 В)		50	88	59	114
TRSK-10A	5 ~ 100a	0 ~ 200 мА (0,5VA)	0,5 0,5 с 1 3	9	34.5	37.5	45
TRFK-16A	5 ~ 150a	0 ~ 1a (0,5va 1va)		15	40.5	42.5	52
TRFK-24A	10 ~ 300а	0 ~ 5a (0,5va 2,5va)		22.5	54	47	71
TRSK-36-1A	10 ~ 500а	0 ~ 5a (0,5va 2,5va)		35	61	53	81
TRSK-36A	10 ~ 600а	0 ~ 5a (0,5va 3,75va)		35	66	53	87
TRSK-50-1A	10 ~ 1000а	0 ~ 5a (0,5va 3,75va)		49	81	59	107.5
TRSK-50A	10 ~ 1500а	0 ~ 5a (0,5va 5va)		50	88	59	114

Типичное значение и измерение
Модель продукта	рейтинг ввода	рейтинг вывода	Класс точности	Размеры (мм)
Модель продукта	рейтинг ввода	рейтинг вывода	Класс точности	D	L	W	H
TRFK-10A	0 ~ 75A	0 ~ 50 мА (0 ~ 1,0 В)	0,2 0,3 0,5 0,5 с	9	34.5	37.5	45
TRFK-16A	0 ~ 150a	0 ~ 100 мА (0 ~ 2,5 В)		15	40.5	42.5	52
TRFK-24A	0 ~ 250a	0 ~ 100 мА (0 ~ 5,0 В)		22.5	54	47	71
TRSK-36-1A	0 ~ 300A	0 ~ 100 мА (0 ~ 7,0 В)		35	61	53	81
TRSK-36A	0 ~ 500A	0 ~ 100 мА (0 ~ 7,0 В)		35	66	53	87
TRSK-50-1A	0 ~ 600а	0 ~ 100 мА (0 ~ 7,0 В)		49	81	59	107.5
TRSK-50A	0 ~ 800а	0 ~ 100 мА (0 ~ 7,0 В)		50	88	59	114
TRSK-10A	5 ~ 100a	0 ~ 200 мА (0,5VA)	0,5 0,5 с 1 3	9	34.5	37.5	45
TRFK-16A	5 ~ 150a	0 ~ 1a (0,5va 1va)		15	40.5	42.5	52
TRFK-24A	10 ~ 300а	0 ~ 5a (0,5va 2,5va)		22.5	54	47	71
TRSK-36-1A	10 ~ 500а	0 ~ 5a (0,5va 2,5va)		35	61	53	81
TRSK-36A	10 ~ 600а	0 ~ 5a (0,5va 3,75va)		35	66	53	87
TRSK-50-1A	10 ~ 1000а	0 ~ 5a (0,5va 3,75va)		49	81	59	107.5
TRSK-50A	10 ~ 1500а	0 ~ 5a (0,5va 5va)		50	88	59	114
