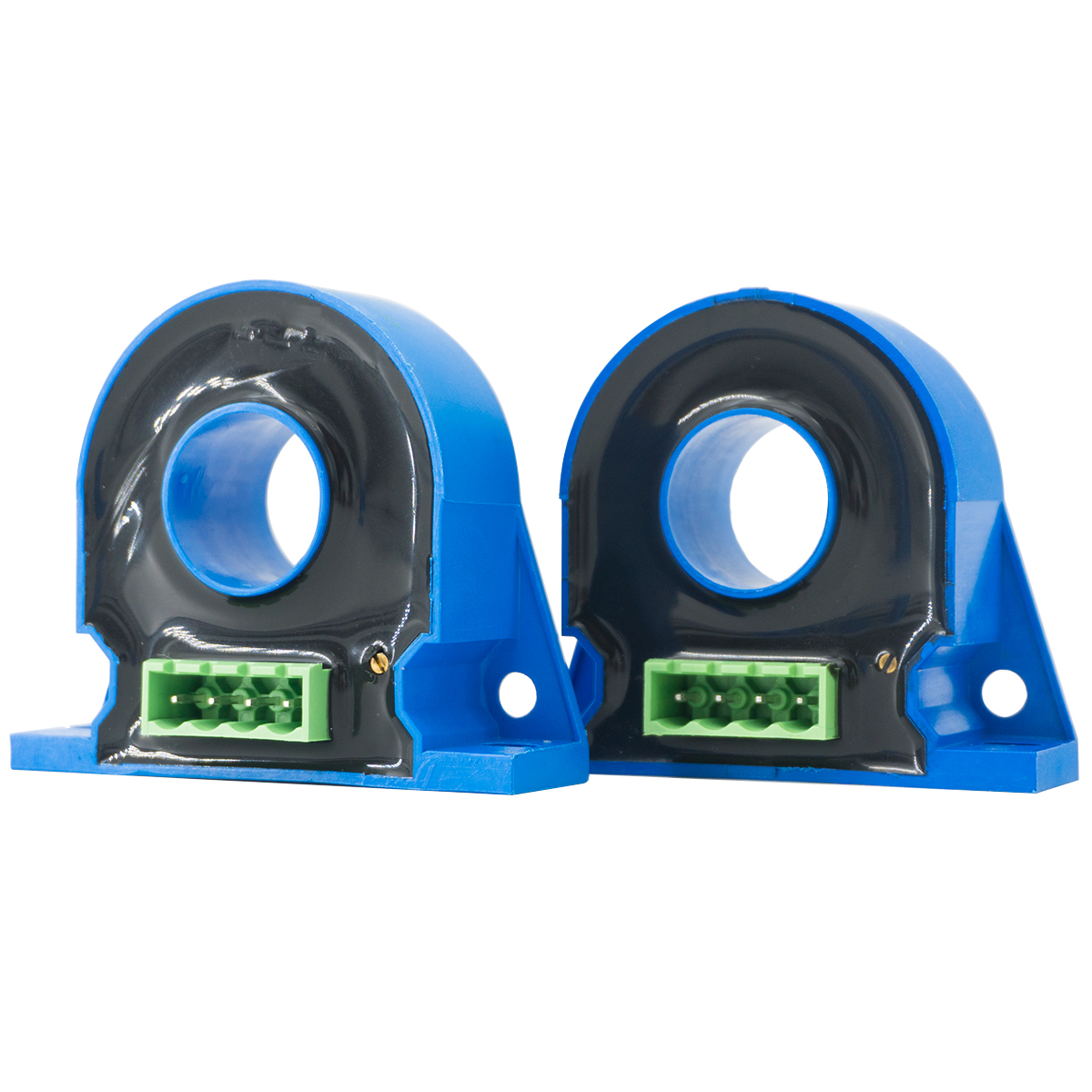

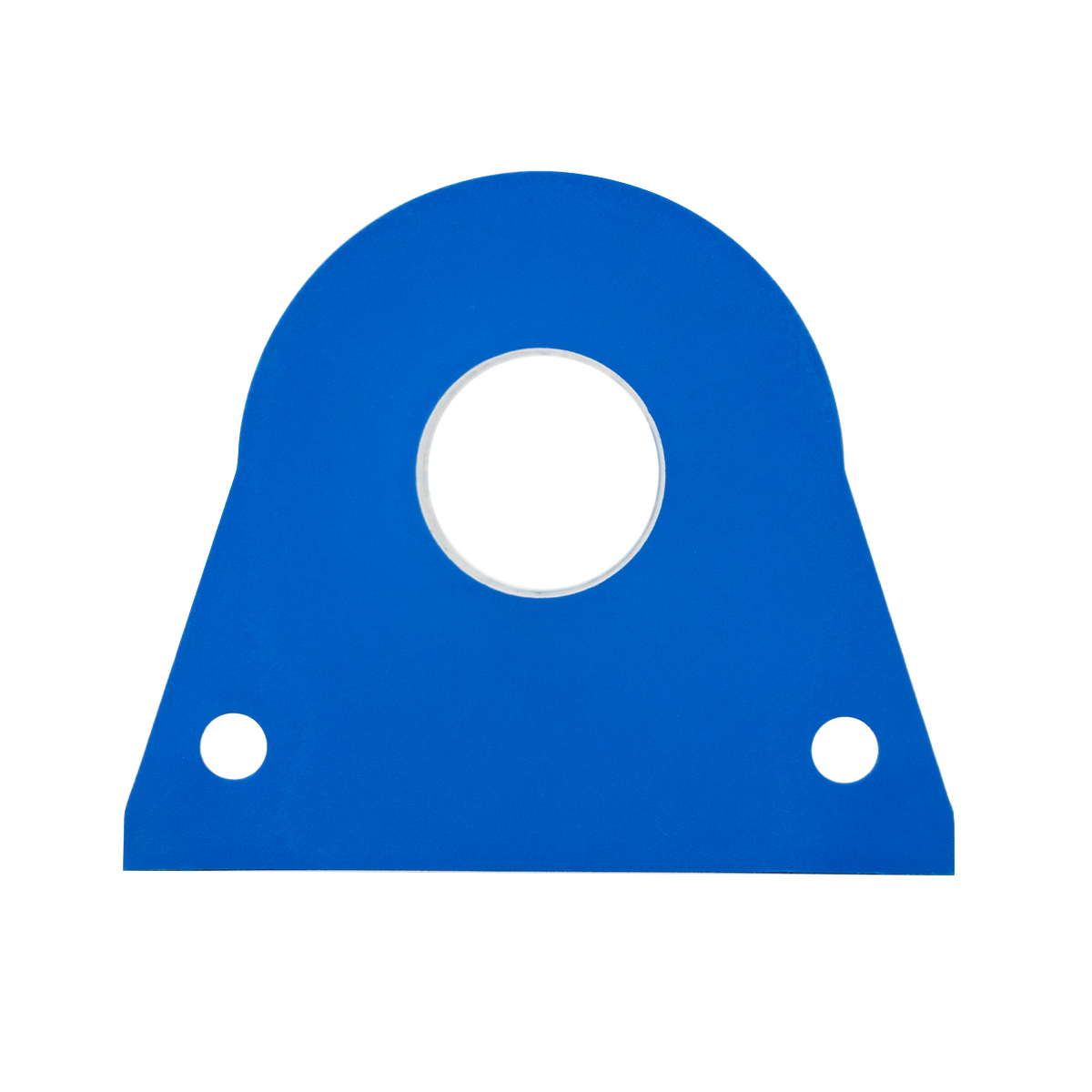

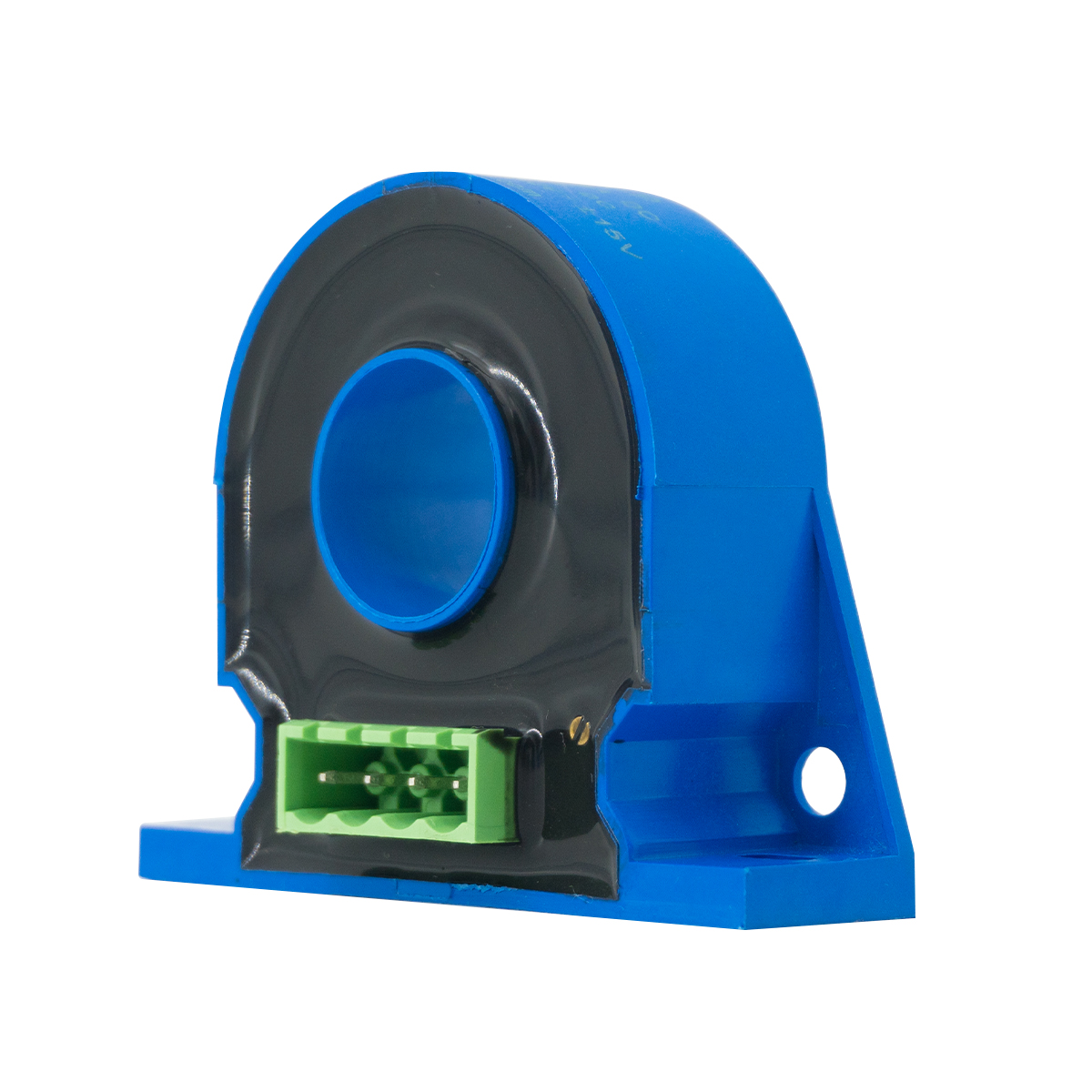

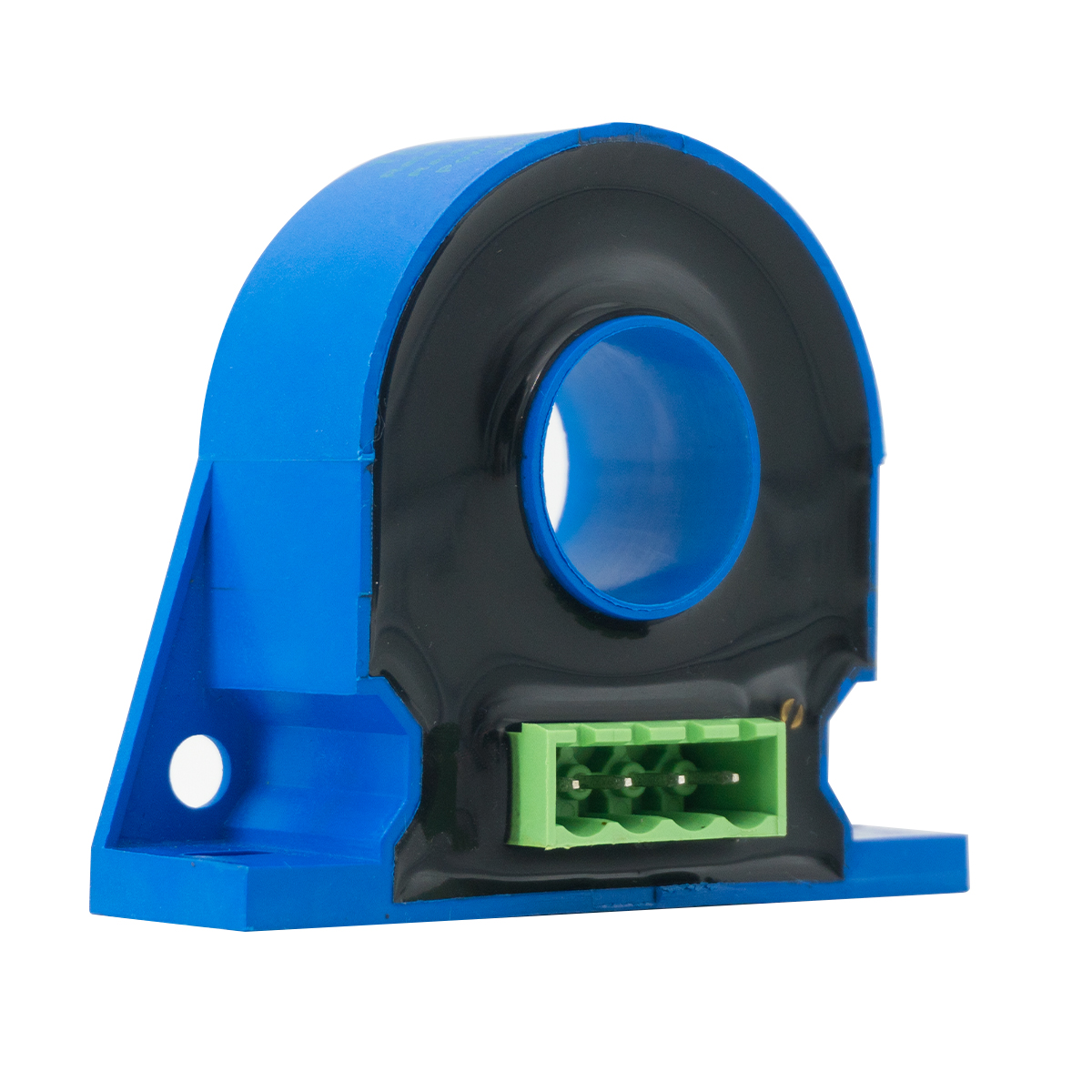

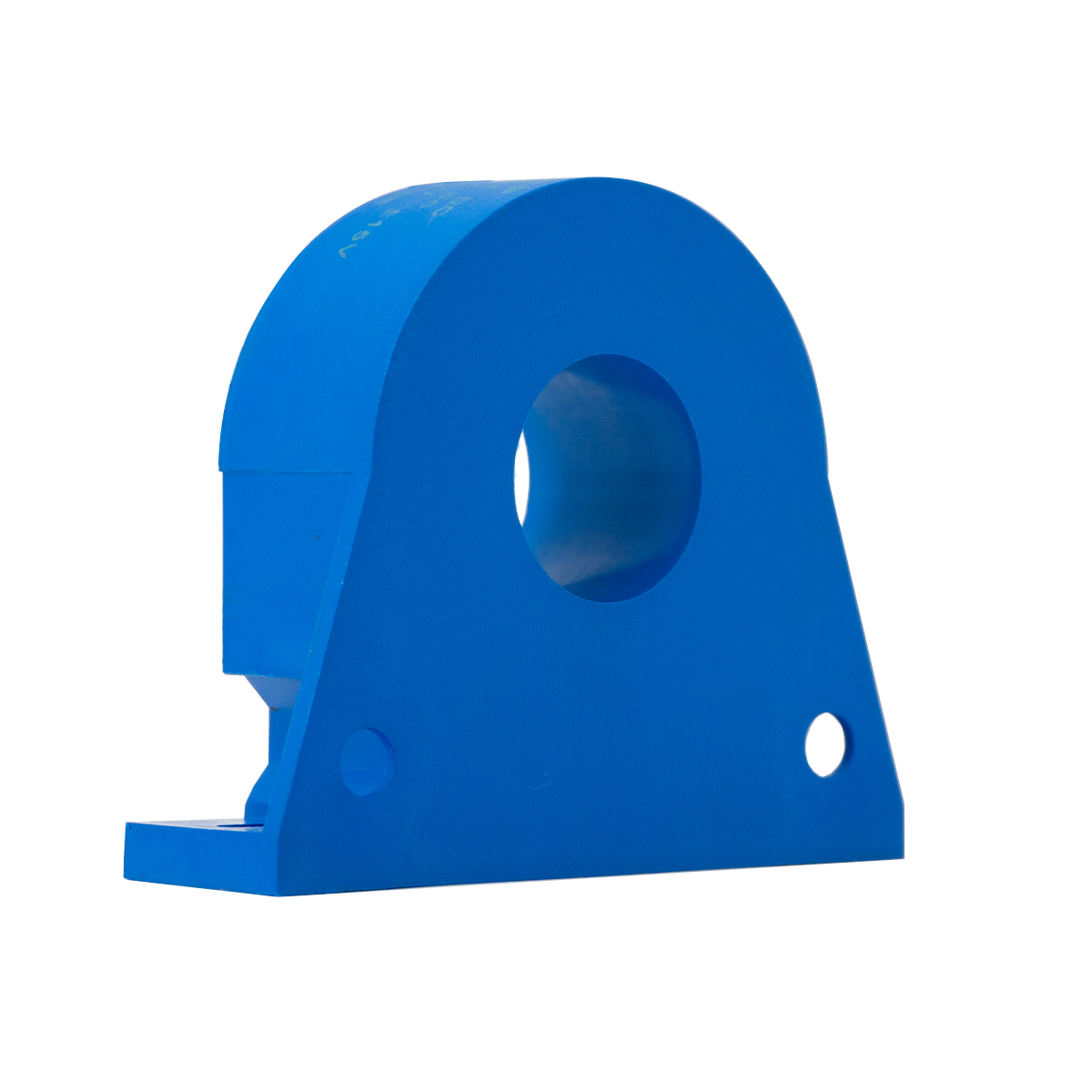

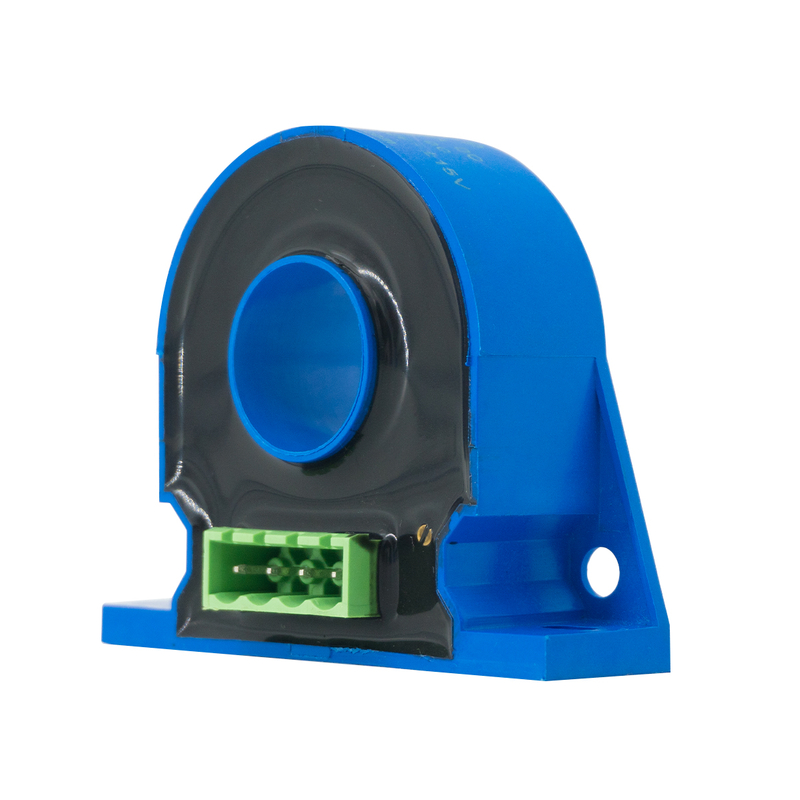

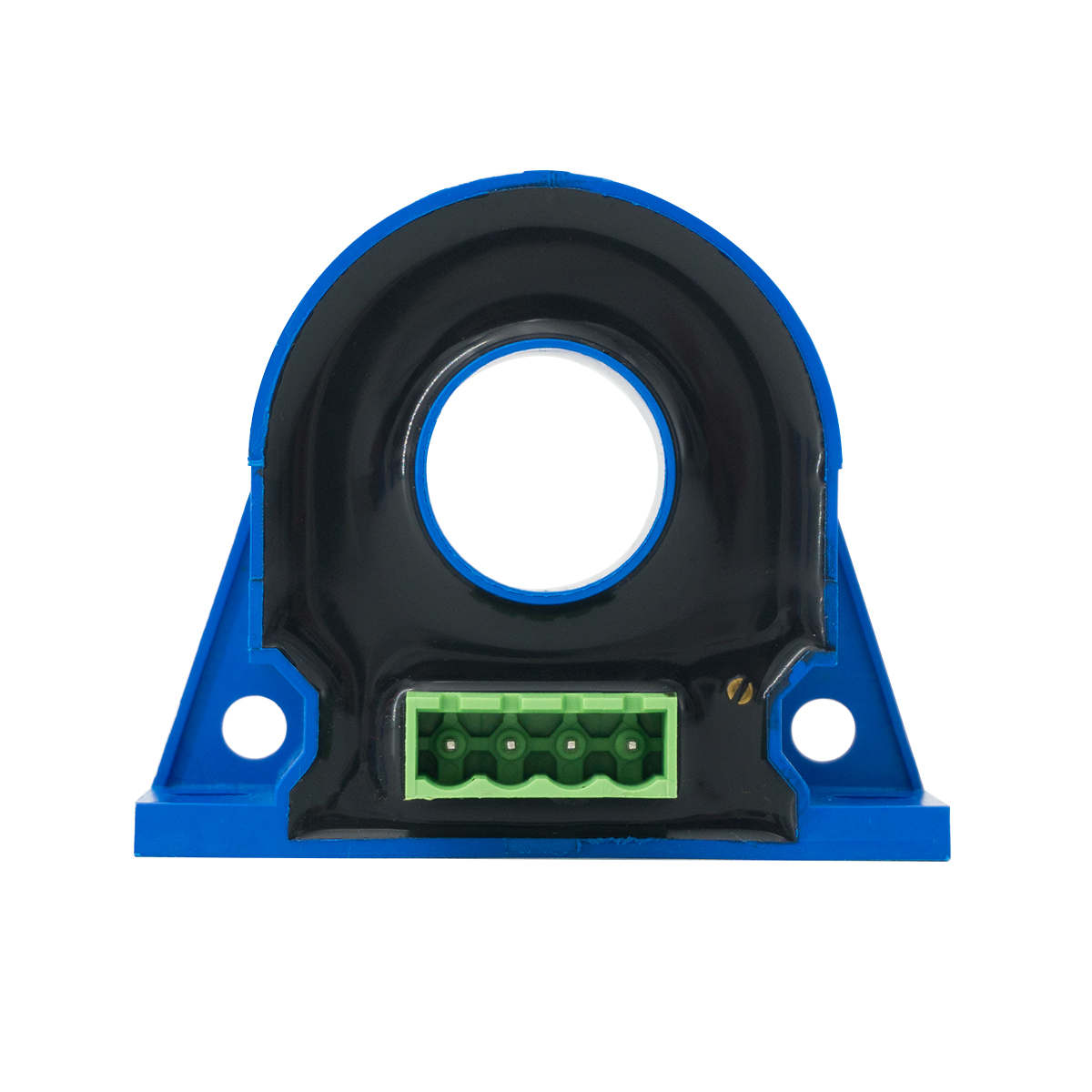

Перфорированный высокоточный датчик тока утечки малого тока

Поделиться с:

Перфорированный высокоточный датчик тока утечки малого тока

Новый тип датчика тока, разработанный на основе принципа магнитной модуляции. Первичный ток компенсируется током, генерируемым внутренним генератором, для достижения баланса магнитного поля. В это время вторичное напряжение может точно отражать первичный ток.

штат:



Запрос цены Добавить в корзину

Модель:
TR0215-LXN
Марка продукта:
TR

* Малые характеристики измерения тока стабильны

* Отличная точность, хорошая линейность

* Широкий диапазон измерения и высокая перегрузочная способность.

* Перфорированная структура, без вносимых потерь

Приложение

* Сигнальная система

* Обнаружение линии

* Система контроля утечек

* Измерение разницы токов

Спецификация		10 мА/5 В	50 мА/5 В	200 мА/5 В	Единица
IPN	Первичная номинальная входная мощность Ток (постоянный ток)	10	50	200	мА
ИП	Диапазон измерения первичного тока	0~15	0～75	0～300	мА
ВСН	Вторичное номинальное выходное напряжение (постоянный ток)	5			V
ВК	Источник питания Напряжение	±12～15(±5%)			V
IC	Текущий Потребление	<30			мА
Вд	Напряжение изоляции	Между первичной и вторичной цепями: 2,5 кВ/50 Гц/1 мин.
εL	Линейность	<1			%FS
X	Точность	ТА=25℃:≤±0,5			%
В0	Смещение напряжения	ТА=25℃:≤±50			мВ
ВОТ	Температурный дрейф напряжения смещения	Ip =0 TA =-40～+80℃:≤±1,5			мВ/℃
Тр	Время ответа	≤120			РС
ТА	Работающий Температура	-40～+80			℃
ТС	Хранилище Температура	-45～+85			℃
РЛ	Сопротивление нагрузки	ТА=25℃:≥10			кОм

Примечание:
IPN:	Направление первичного входного тока
+ :	Положительный источник питания 12 В/15 В.
- :	Отрицательный источник питания 12 В/15 В.
М:	Выход вторичного сигнала
Г: Силовое заземление
ОФС: Регулировка нуля

Спецификация		10 мА/5 В	50 мА/5 В	200 мА/5 В	Единица
IPN	Первичная номинальная входная мощность Ток (постоянный ток)	10	50	200	мА
ИП	Диапазон измерения первичного тока	0~15	0～75	0～300	мА
ВСН	Вторичное номинальное выходное напряжение (постоянный ток)	5			V
ВК	Источник питания Напряжение	±12～15(±5%)			V
IC	Текущий Потребление	<30			мА
Вд	Напряжение изоляции	Между первичной и вторичной цепями: 2,5 кВ/50 Гц/1 мин.
εL	Линейность	<1			%FS
X	Точность	ТА=25℃:≤±0,5			%
В0	Смещение напряжения	ТА=25℃:≤±50			мВ
ВОТ	Температурный дрейф напряжения смещения	Ip =0 TA =-40～+80℃:≤±1,5			мВ/℃
Тр	Время ответа	≤120			РС
ТА	Работающий Температура	-40～+80			℃
ТС	Хранилище Температура	-45～+85			℃
РЛ	Сопротивление нагрузки	ТА=25℃:≥10			кОм

Примечание:
IPN:	Направление первичного входного тока
+ :	Положительный источник питания 12 В/15 В.
- :	Отрицательный источник питания 12 В/15 В.
М:	Выход вторичного сигнала
Г: Силовое заземление
ОФС: Регулировка нуля
