Компонент передачи энергии, трансформатор тока, высокая точность

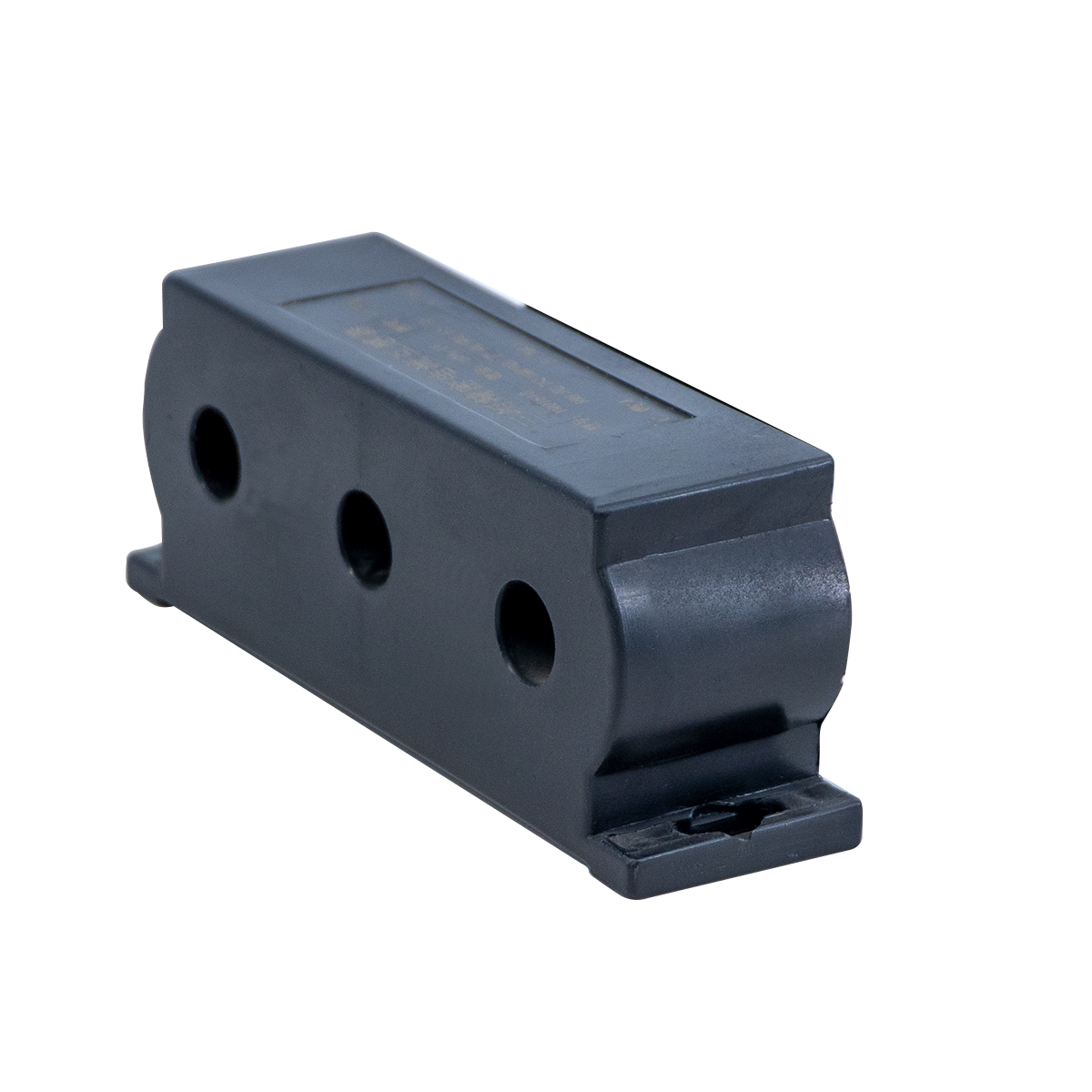

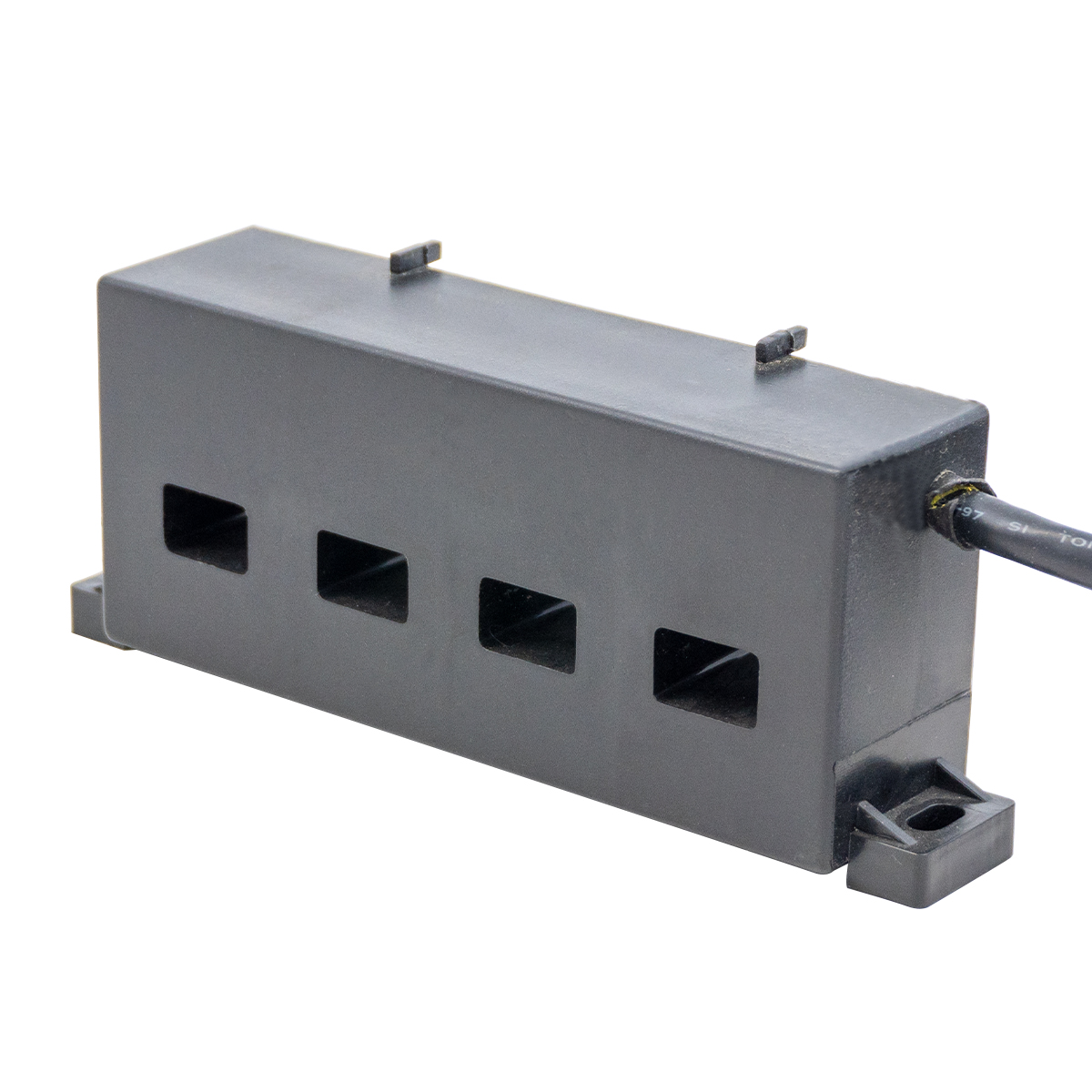

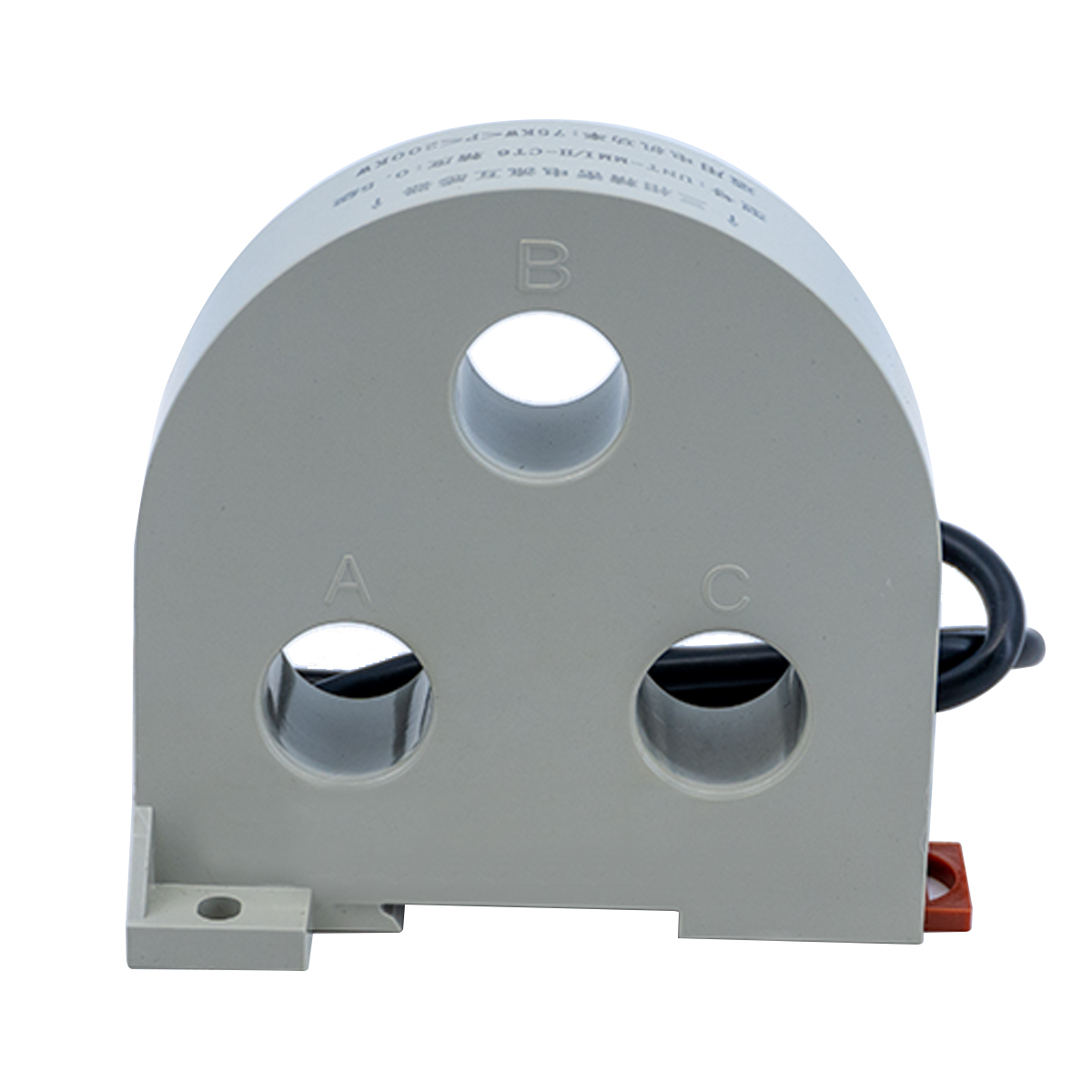

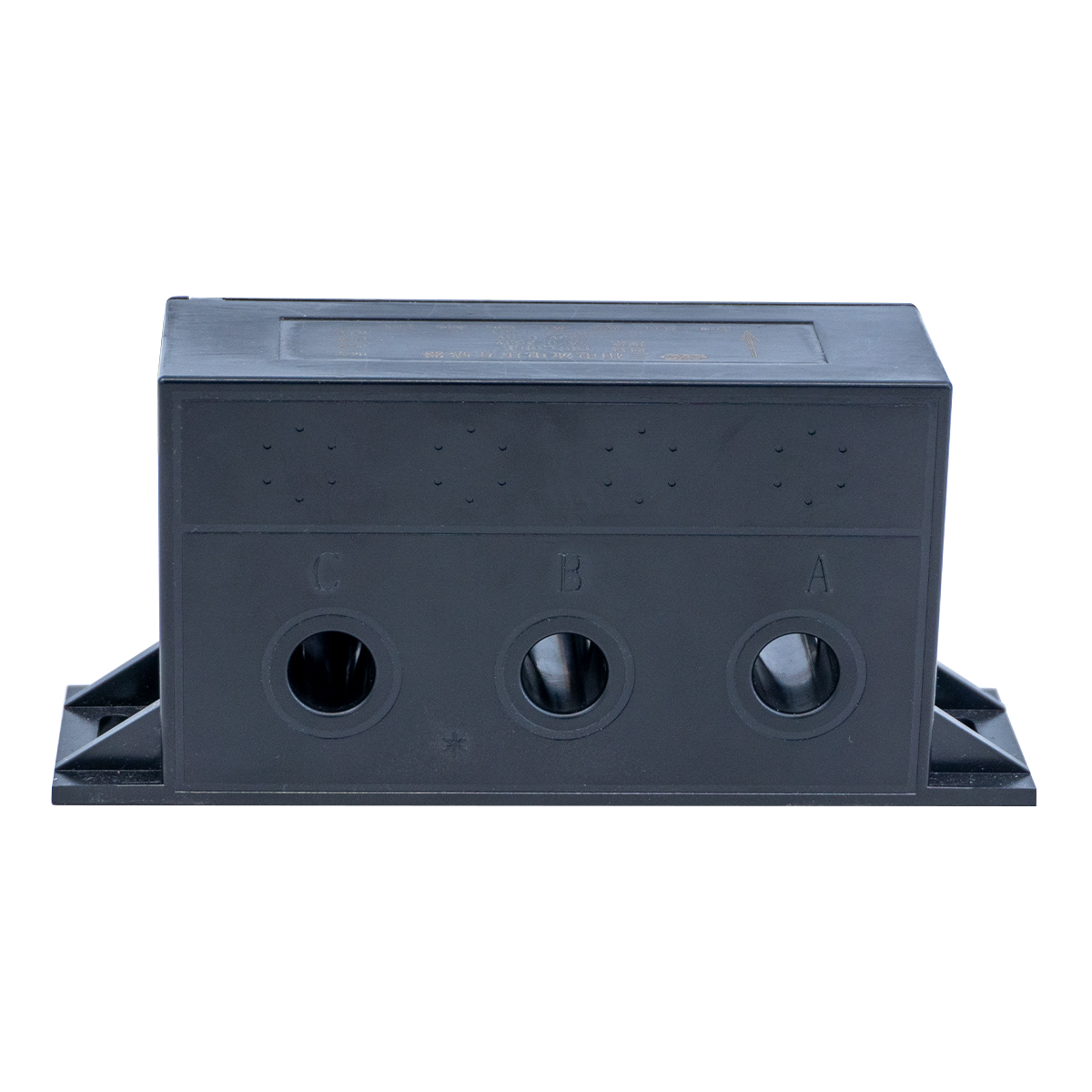

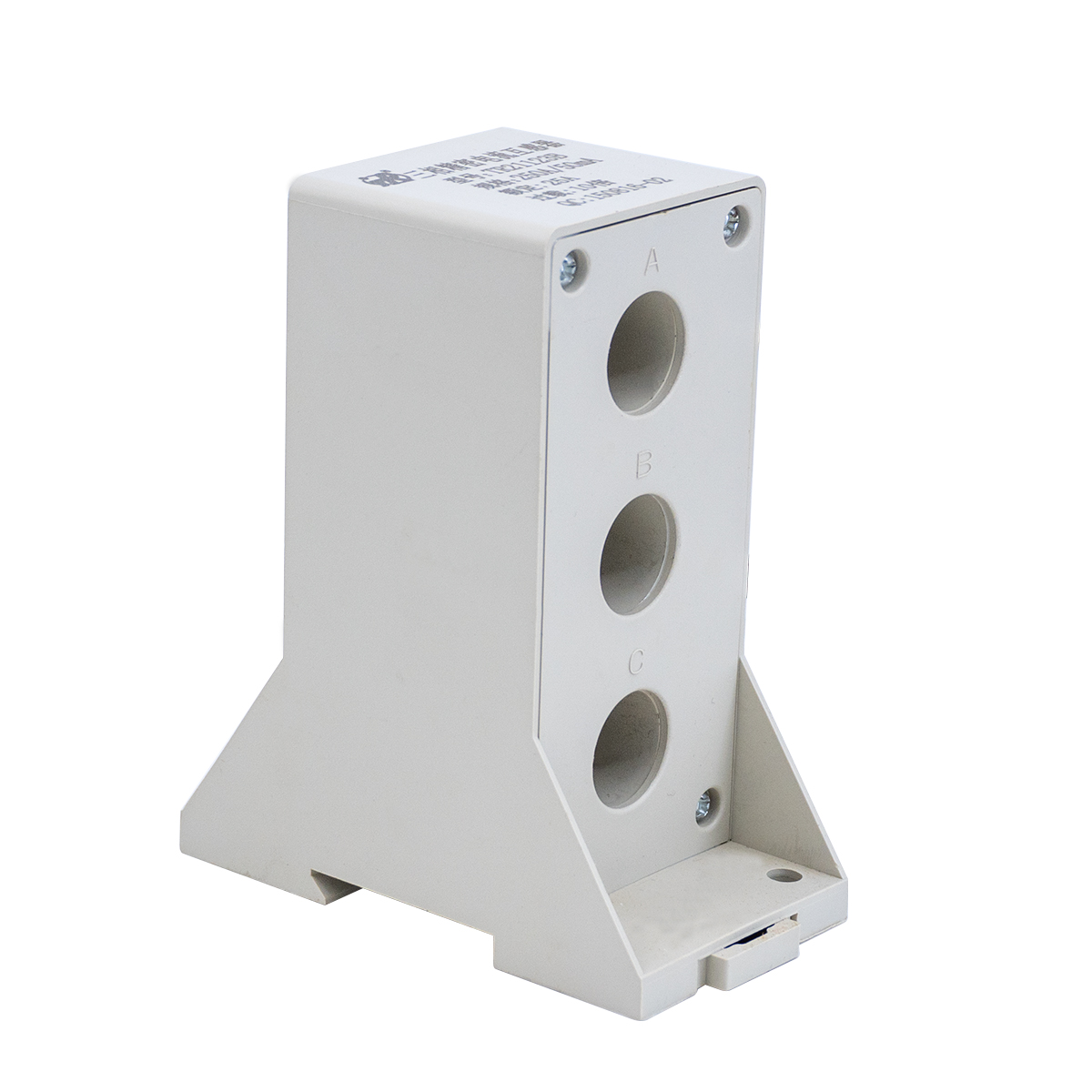

Трансформатор защиты двигателя

-Этот продукт используется для трехфазного двигателя переменного тока, оборудования для производства электроэнергии, оборудования для передачи и распределения, управления питанием и т. д. для точного измерения и защиты.
-Он может использоваться в трехфазном двигателе переменного тока, энергетическом оборудовании, управлении питанием и другом оборудовании для текущего мониторинга и защиты трансформаторов.
Основная особенность
Гибкий метод установки
Разнообразный входной токовый сигнал может выводить одинаковое значение напряжения, что удобно в использовании.
Отличная консистенция, сильная взаимозаменяемость.

Электрический параметр

Входной номинальный ток Iin :            0-400А
Вторичная номинальная мощность Uo :       0-0,5 В
Максимальный номинальный ток :Iмакс:          10 ×Иин
Нелинейность :                    Точность <±0,5% ;
Фазовая ошибка <±30 минут
Сопротивление изоляции :             >500 м Ω
Выдерживаемое напряжение промышленной частоты :>3кВ

Широкая перегрузка и отличная стабильность;

Различные входные токи могут быть преобразованы в единое стандартное значение, что удобно для сбора сигналов;

Схема проста, внешний источник питания не требуется, работа надежна.

Различные методы установки, дополнительная установка печатной платы и методы крепления болтами.

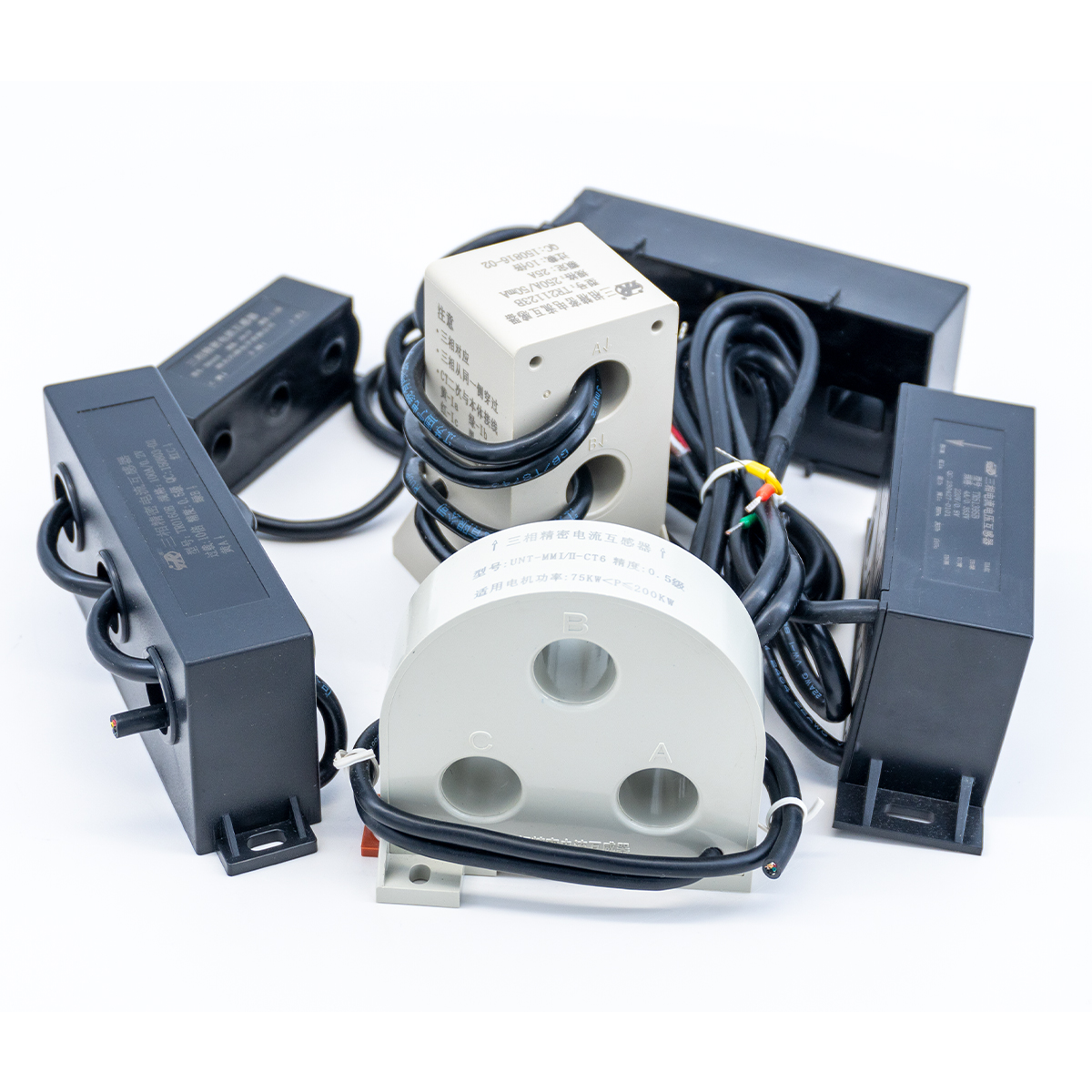

Доступны различные конструкции форм.

Приложение

Широко используется в двигателях переменного тока, воздушных компрессорах, системах освещения, отопления, вентиляции и других устройствах в различных местах для текущего контроля и защиты, управления питанием, систем автоматического управления зданиями;

Параметры продукта

Электрический производительность параметры	Рабочая температура	-25℃～+55℃/-40℃~~+85℃ опционально	Относительная влажность	≤90% гПа
	Внутренняя изоляция	Эпоксидная смола	Сопротивление изоляции	>500 МОм/500 В постоянного тока
	Средняя прочность	2500 В переменного тока/мин	Выдерживать импульсное напряжение	5000 В (1,2/50 мкс, стандартная волна молнии)
	Частота работы	50～400Гц	Класс точности	Согласно (МЭК 61869-2 или (GB 20840.2-2014) точность 0,5, класс 1,0
	Экологически чистый	Согласно требованию RoHS	Сертификация	По данным СЕ

Тип	L	W	H	H1	А1	А2	А3	ИДЕНТИФИКАТОР	P
ТР0161Б	100	28	39	/	/	/	/	10	91
ТР0159Б	120	50	56	/	/	/	/	20	106
TR0160B	158	34	62	4	5.2	10	24	20	146
ТР0180Б	196	38	74	5.5	6	12	29	30	182
ТР0181Б	196	38	74	5.5	6	12	29	35	182
TR01123B	50	90	110	/	/	/	/	18	/
ТР0198-1Б	94	53	92	/	/	/	/	20	73
TR0199B	111	79.5	99	/	/	/	/	30	90
TR01103B	184	65	78	/	/	/	/	40	112
