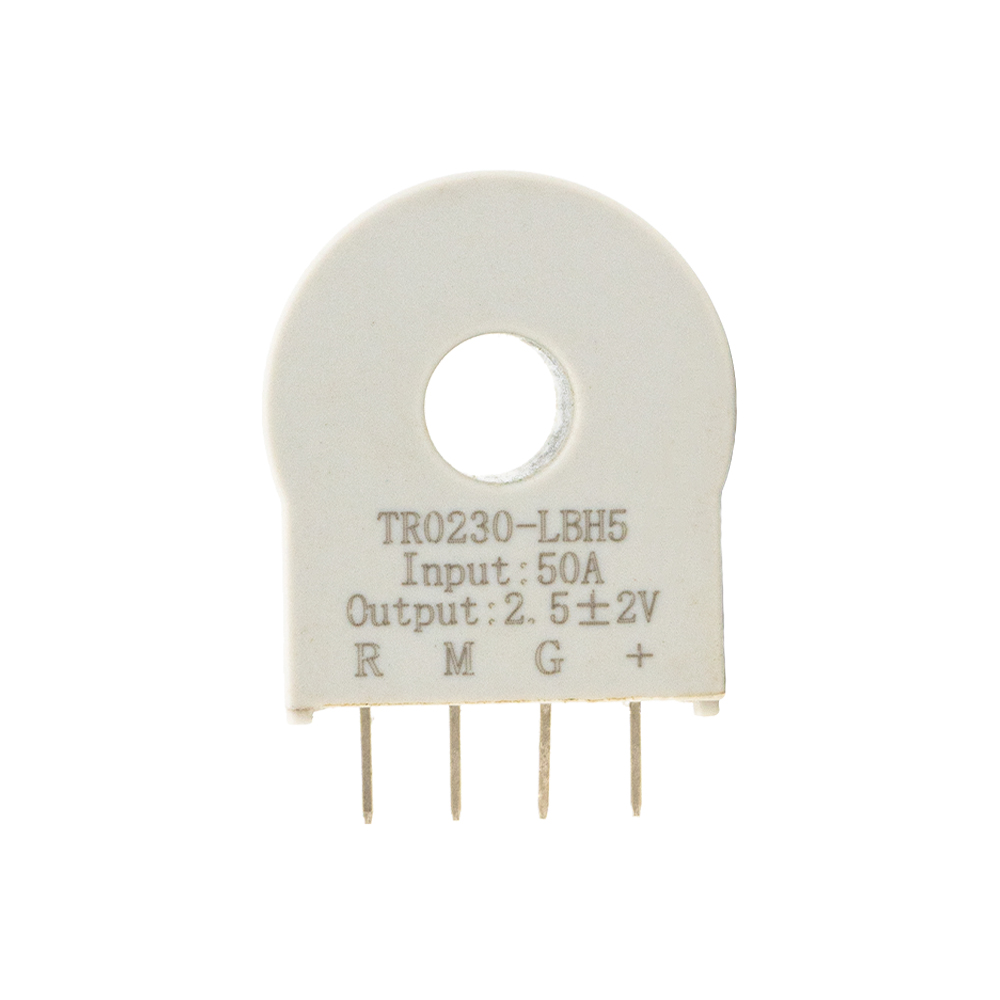

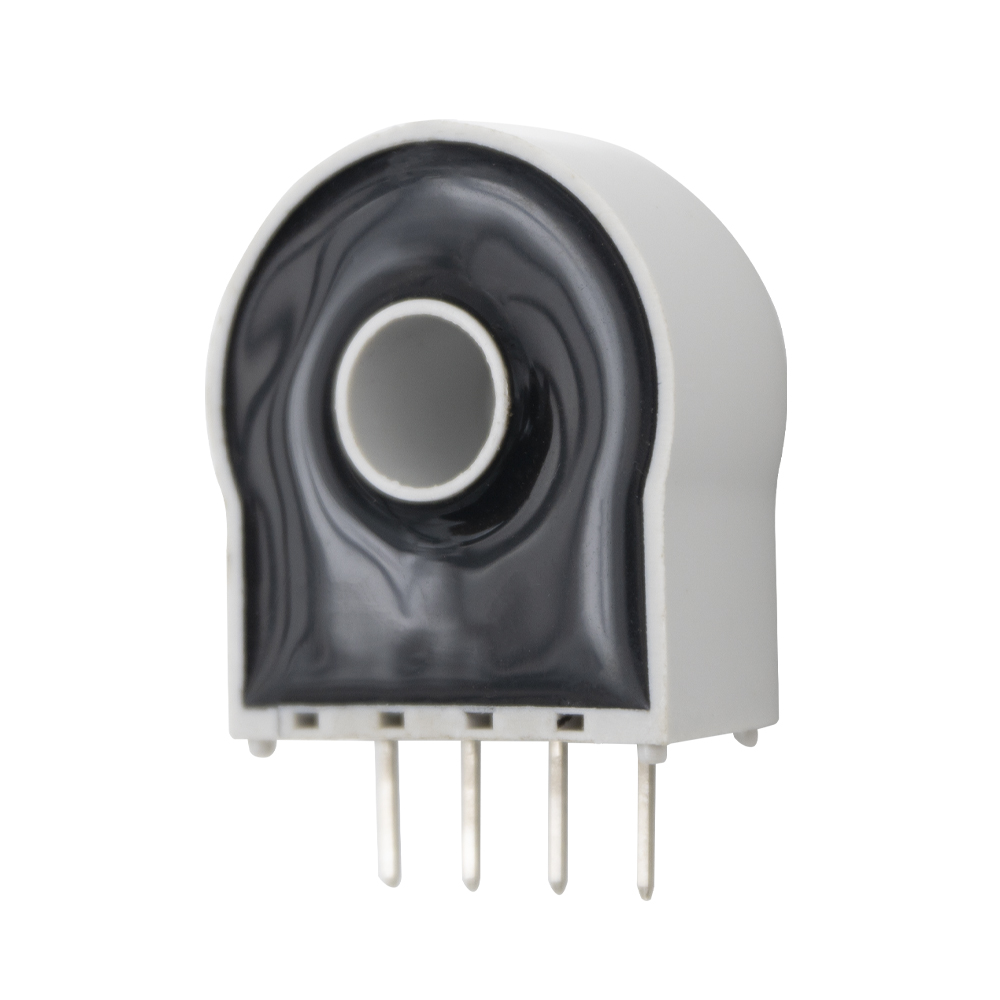

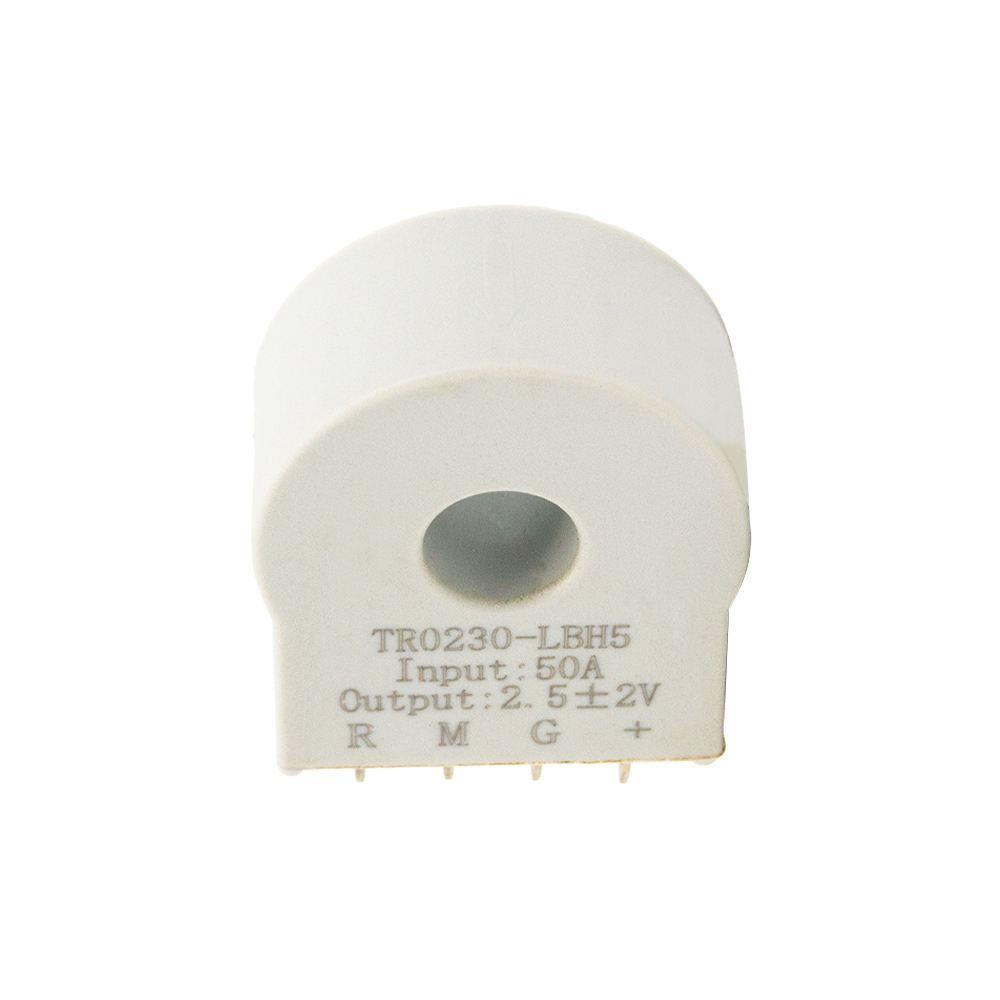

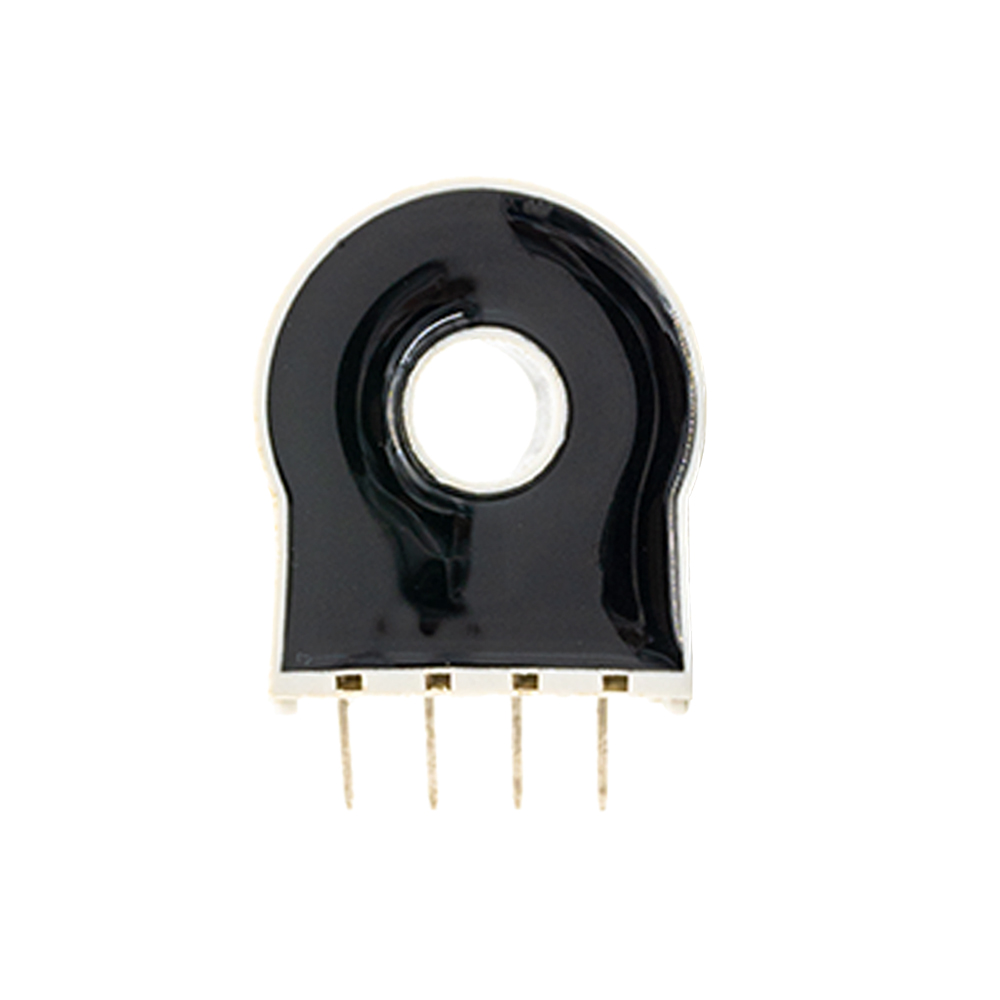

* Измеряет AC, DC и импульсные сигналы
* Отличная точность, хорошая линейность
* Сильная устойчивость к внешним помехам, высокий коэффициент отторжения с общим режимом
* Низкотемпературная дрейф, низкое энергопотребление, широкая полоса частоты
* Перфорированная структура, без вставки
* Регламент скорости преобразования частоты переменного тока
* Тяга сервопривод
* Беспорядочный источник питания (UPS)
* Сварная машина, источник питания аккумулятора
* Измеряет AC, DC и импульсные сигналы
* Отличная точность, хорошая линейность
* Сильная устойчивость к внешним помехам, высокий коэффициент отторжения с общим режимом
* Низкотемпературная дрейф, низкое энергопотребление, широкая полоса частоты
* Перфорированная структура, без вставки
* Регламент скорости преобразования частоты переменного тока
* Тяга сервопривод
* Беспорядочный источник питания (UPS)
* Сварная машина, источник питания аккумулятора
Спецификация | 10a/1v | 25a/1v | 50a/1v | Единица | |
Я пн | Первичный рейтинг ввода Текущий | 10 | 25 | 50 | A |
Я р | Первичный ток Диапазон измерений | 0 ~ 20 | 0 ~ 50 | 0 ~ 100 | A |
V SN | Вторичный рейтинг Выходное напряжение | 2,5 ± 1 | V | ||
V C. | Источник питания Напряжение | +5 В (± 5%) | V | ||
IC | Текущее потребление | < 20 | магистр | ||
V d | Изоляционное напряжение | Между первичными и вторичными цепями: 3 кВ/50 Гц/1 мин | |||
ε l | Линейность | < 0,1 | %Fs | ||
X | Точность | TA = 25 ℃: ≤ ± 0,5 | % | ||
V0 | Смещение напряжения | TA = 25 ℃: ≤ ± 10 | мв. | ||
V Om | Магнитное смещение Напряжение | IP = 0 после 3*IPN: ≤ ± 10 | мв. | ||
V ot | Смещение напряжения температурная дрейф | Ip = 0 ta = -40 ~+80 ℃: ≤ ± 0,1 | MV/℃ | ||
Тр | Время ответа | < 1 | μs | ||
f | Полоса пропускания (-1 дБ) | DC ~ 200 | кГц | ||
Т | Рабочая температура | -40 ~+80 | ℃ | ||
По | Температура хранения | -45 ~+85 | ℃ |
Структура и измерение
Схема схемы
Примечание:
IPN: направление ввода первичного тока
+: Положительный источник питания 5 В:
М: Вторичный выходной выход r: эталонное напряжение
Установка меры предосторожности
* Датчик должен быть подключен правильно, в противном случае он может повредить внутренние компоненты датчика
* Когда датчик припаянный к плате, он должен быть
Припаянный низкотемпературный паяльный железо, и время не должно быть слишком длинным, а во-вторых, булавки не должны сжимать большим количеством, в противном случае внутреннее соединение может быть открыто.
