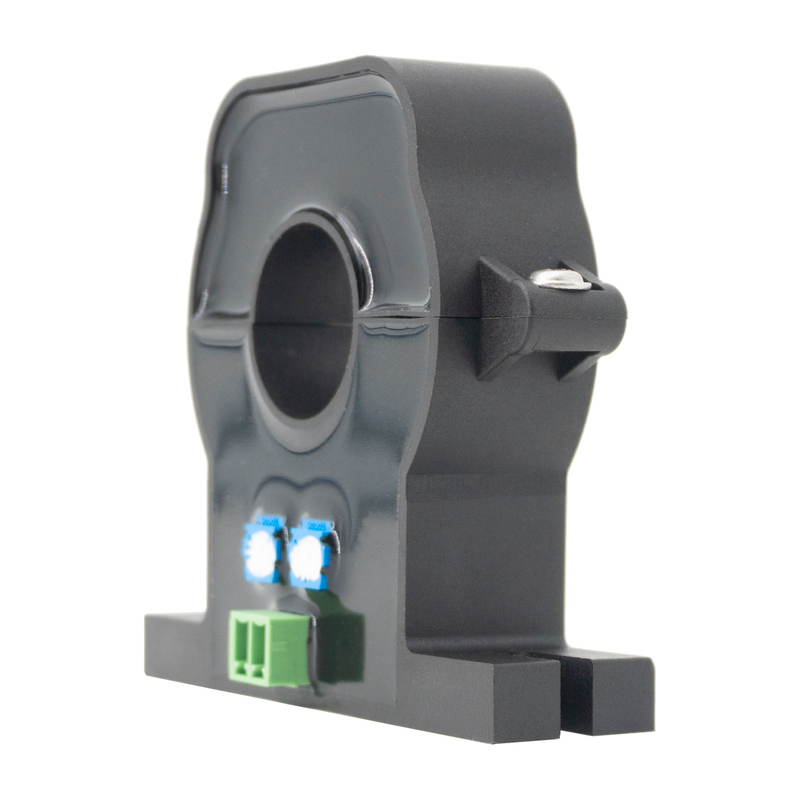

Датчик тока сплит -ядра для управления питанием AC 50A DC 4 ~ 20MA

Этот продукт использует технологию обнаружения залов прямого измерения. Когда первичный ток протекает через датчик, соответствующий магнитный поток генерируется в оптимизированной разработанной магнитной цепи. Элемент зала точно определяет магнитное поле и выводит пропорциональное напряжение сырого зала. Этот сигнал усиливается и обрабатывается с помощью точного усилителя (включая необходимую температурную компенсацию и т. Д.), А конечный сигнал выходного напряжения является стабильным, надежным и очень линейным, отражая изменения в реальном времени в первичном токе.
штат:
Запрос цены Добавить в корзину

  • TR2239B-LKH24 AC 50A DC 4 ~ 20MA

  • TR

Обзор продукта


Датчики тока зала играют решающую роль в управлении питанием путем точного измерения и мониторинга потока тока. Они обеспечивают стабильную выходную мощность, оптимизируют энергоэффективность и предотвращают перегрузку. В управлении аккумуляторами они защищают от перезарядки и переоценивания. В управлении двигателем они облегчают точное регулирование тока, повышая производительность и надежность двигателя.


Особенности продукта


*  Измеряет AC, DC и импульсные  сигналы

*  Отличная точность,  хорошая линейность

*  Сильная устойчивость к внешним помехам, высокий коэффициент отторжения с общим режимом

*  Низкотемпературная дрейф, низкое энергопотребление, широкая полоса частоты

*  Разделенная структура, простая в установке


Приложение


*  Регламент скорости преобразования частоты переменного тока

*  Тяга сервопривод

*  Беспорядочный источник питания (UPS)

*  Сварная машина, источник питания аккумулятора



厂区图

证书 1

Электрические данные TR2239B-LKH24
@Ta = 25 ℃, если не указано иное
Тип
TR2239B-LKH24
Я пн
Рейтинг ввода
50a ac
100a ac
300A AC
Я PM
Измерение диапазона
55A AC
110A AC
330A AC
V Out
Оцененный выходной ток
4 ~ 20 мА
V C.
Источник питания
+24 В постоянного тока (± 5%)
Я о
Офсетный ток
≤4 ± 0,1 мА
εl
Линейность
≤1%fs
X
Общая точность
± 1%fs
Черный
Частота полоса пропускания-3 дБ
20 Гц-6 кГц
DI/DT точно следовал
> 1a/ms
V O.
Ноль смещения тока
≤4 ± 0,1 мА
Тр ​
Время ответа
＜ 200 Ом
R m
Сопротивление нагрузки
≤250 Ом
V d
Изоляционное напряжение
50 Гц ， 1 мин ， 3 кВ
Я не
Офсетный ток дрейф
≤0,005MA/℃
Я выхожу
Дрифт температуры амплитудного тока
≤0,01 мА/℃
Т ​
Эмбиентная эксплуатационная температура
-40 ～+85 ℃
IC ​
Текущее потребление
≤30ma+IS
По ​
Температура хранения окружающей среды
-40 ～+95 ℃
W
Масса
≈80 г

Структура и измерение

000

Замечания

Ложная проводка может привести к повреждению датчика. Vout положительный, когда IP течет в направлении стрелки. Температура первичной шины не должна превышать 130 ° C
