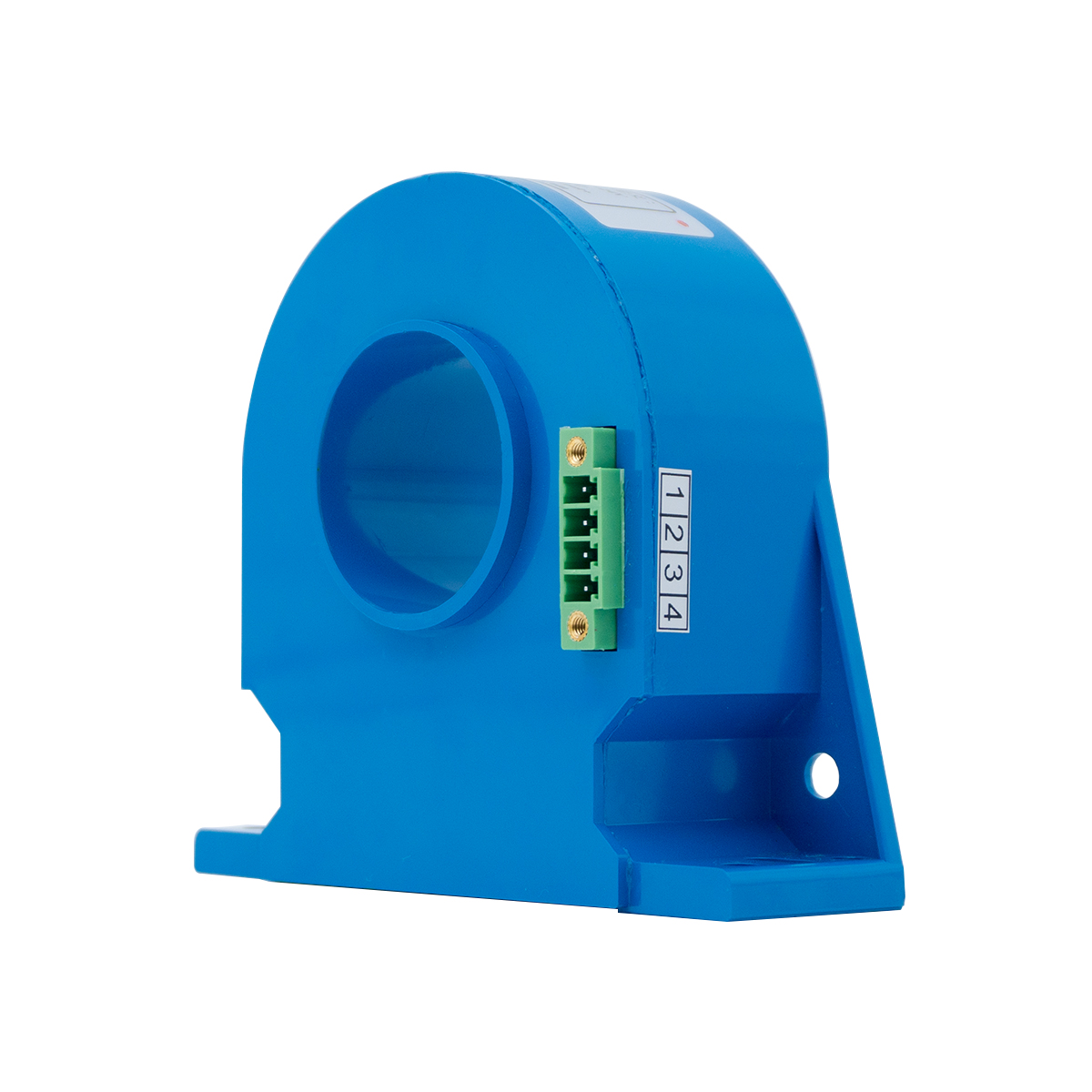

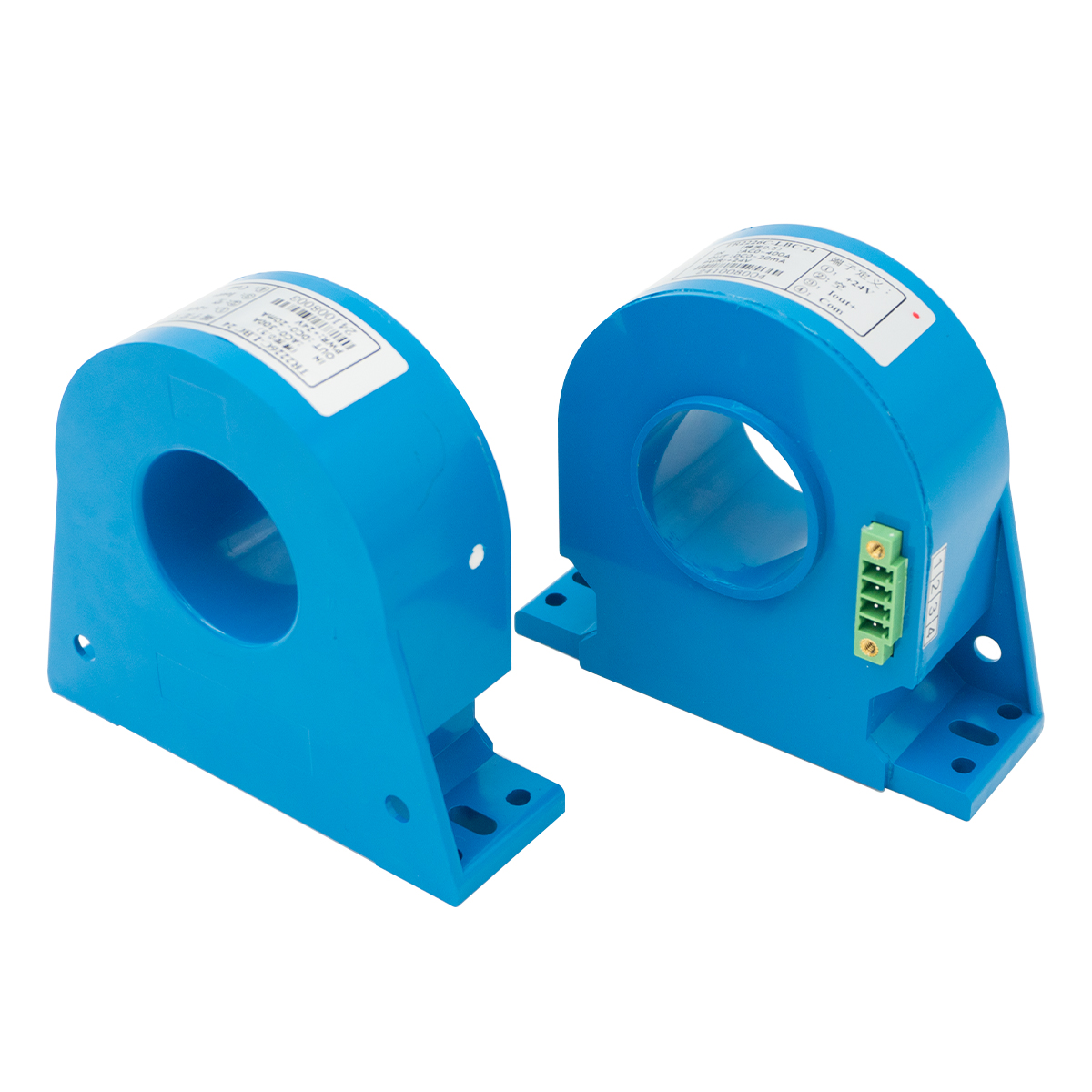

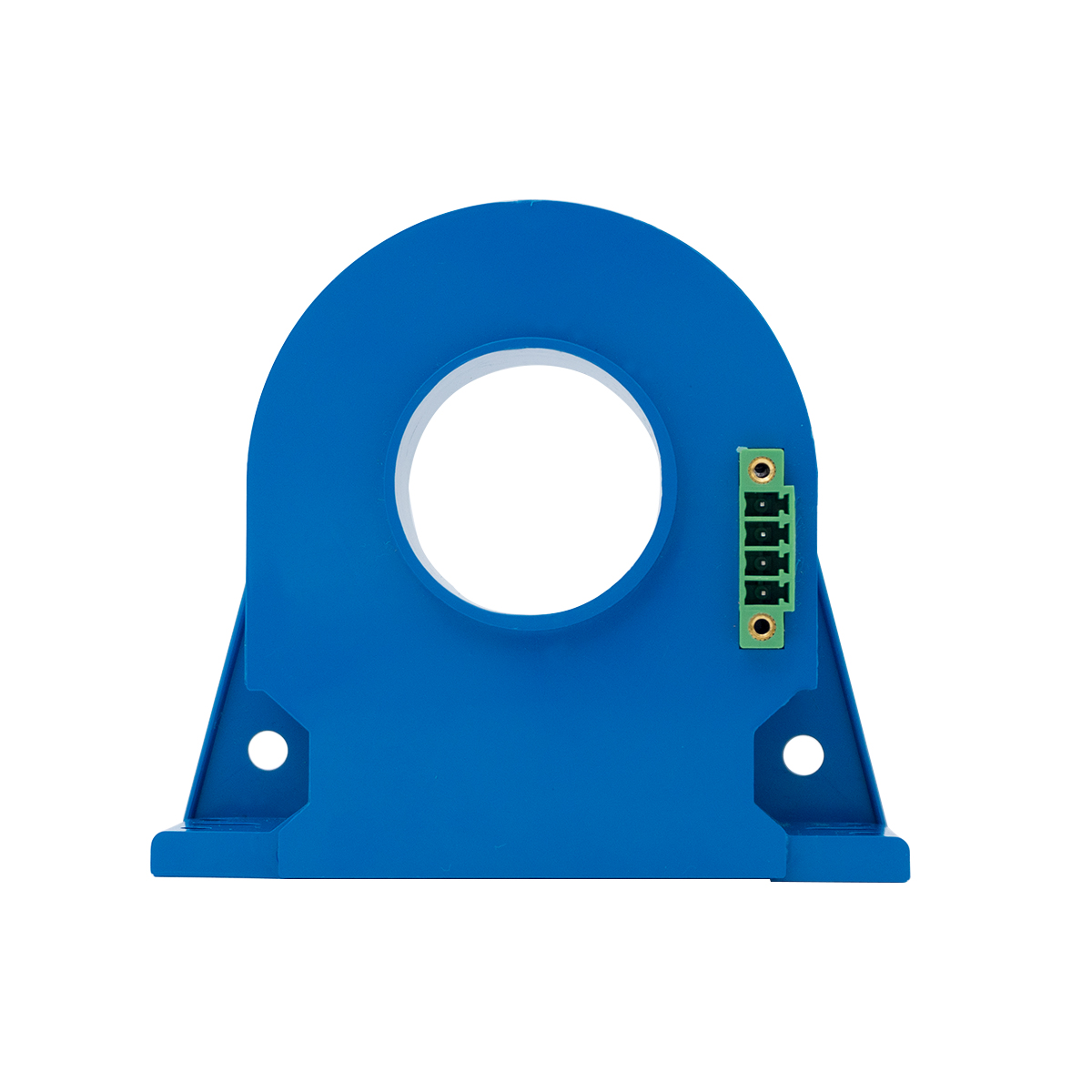

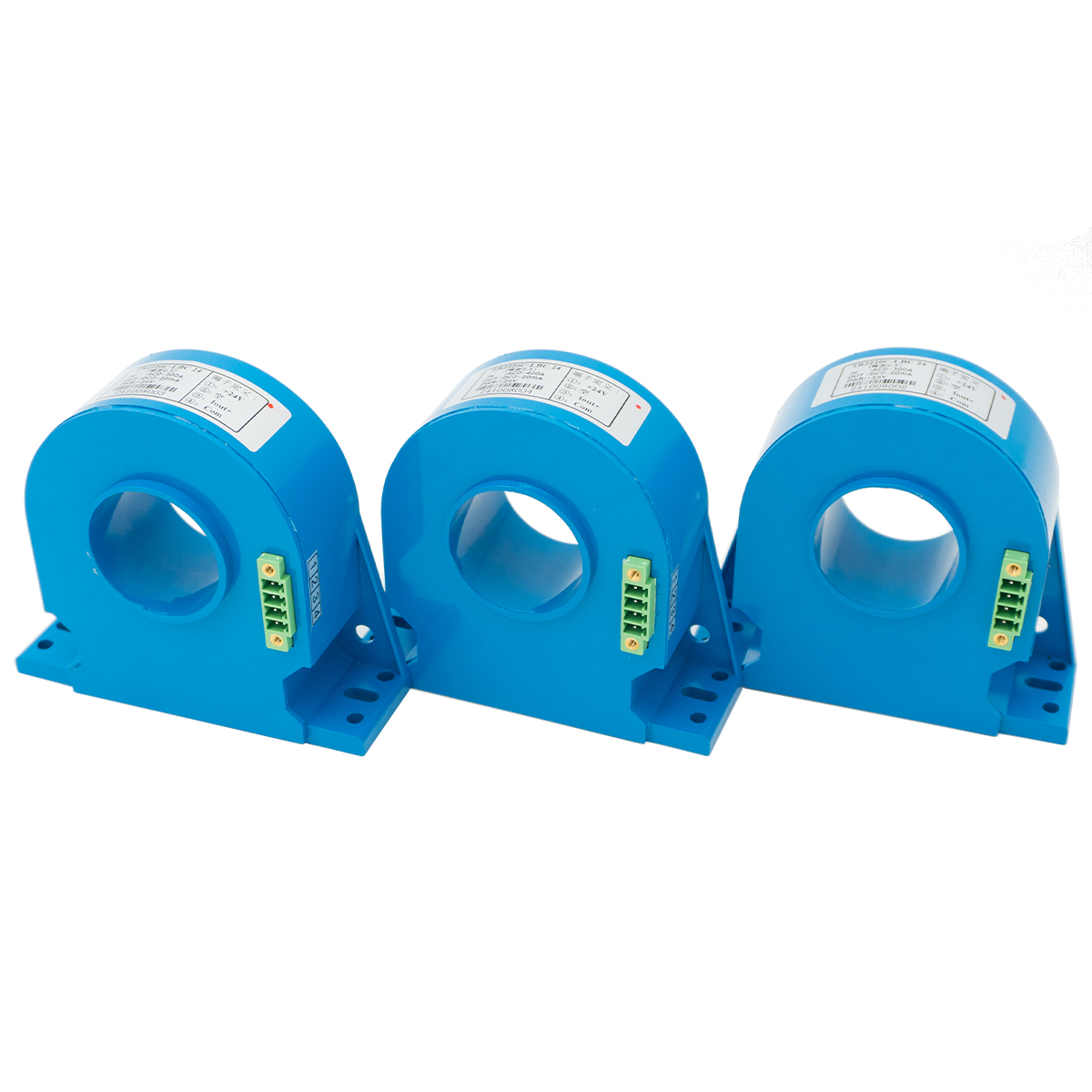

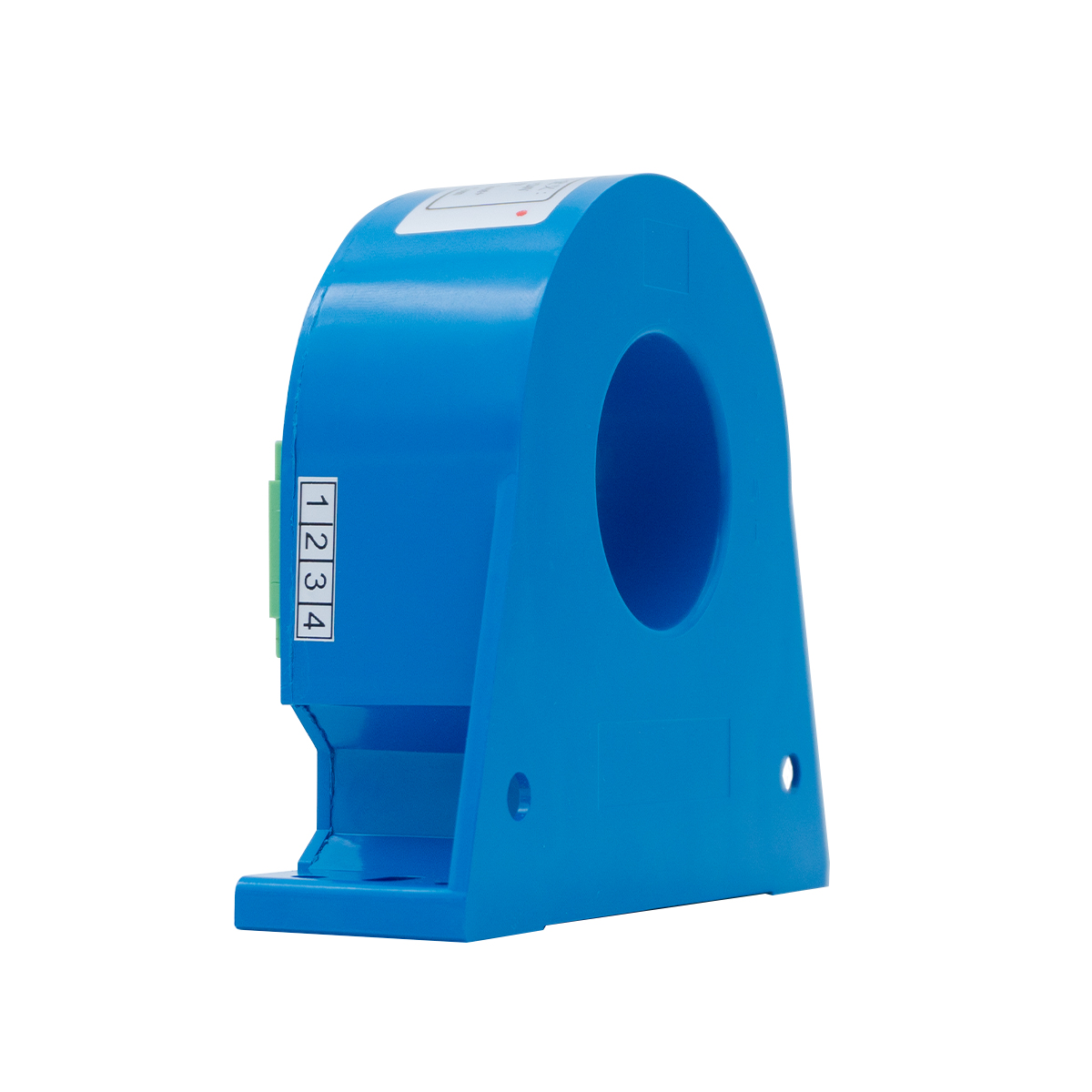

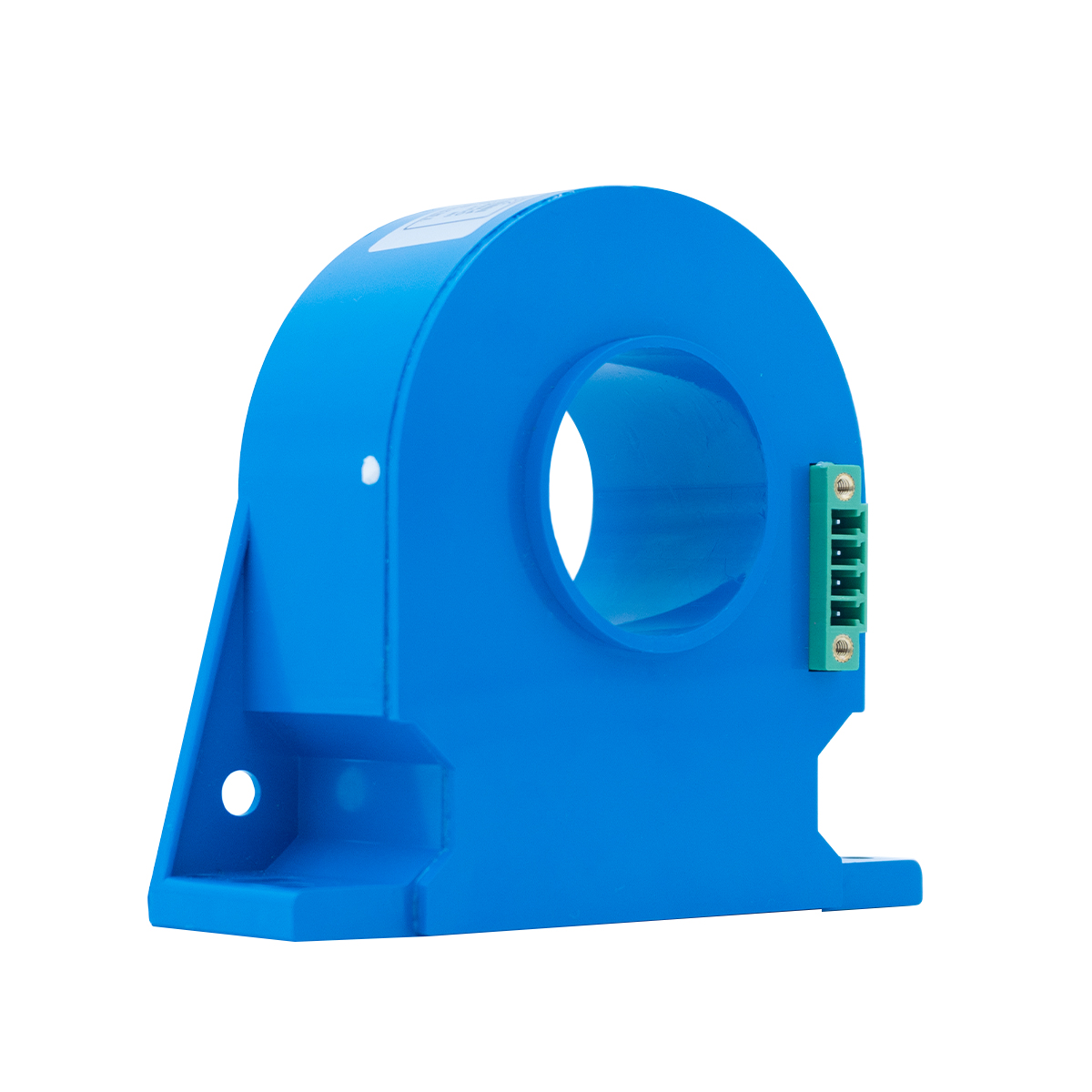

Датчик тока Передатчик переменного тока, апертура 35 мм, вход AC5 мА ~ 1000 А

Поделиться с:

Датчик тока Передатчик переменного тока, апертура 35 мм, вход AC5 мА ~ 1000 А

Новый тип датчика тока, разработанный на основе принципа магнитной модуляции. Первичный ток компенсируется током, генерируемым внутренним генератором, для достижения баланса магнитного поля. В это время вторичное напряжение может точно отражать первичный ток.

штат:



Запрос цены Добавить в корзину

Модель:
TR2226C-LBC
Марка продукта:
TR

ОБЗОР ПРОДУКТА

Особенности продукта

Малые характеристики измерения тока стабильны

Отличная точность, хорошая линейность

Широкий диапазон измерения и высокая перегрузочная способность.

Перфорированная структура, без вносимых потерь

Область применения

Сигнальная система

Обнаружение линии

Система контроля утечек

Измерение разницы токов

Технические параметры

Примеры применения

TR2215C-LBC-示例一

Пример 1

Универсальный выход с двумя изоляциями и общим заземлением (один вход, один выход) часто используется в этой ситуации, когда источник питания устройства сбора сигнала такой же, как и у передатчика тока, или питание передатчика тока обеспечивается напрямую. устройством приема сигнала.

TR2215C-LBC-Корпус

Пример 2

Для двухпроводного выхода (4~20 мА постоянного тока) требуется только 2 провода для выхода и питания, что позволяет сэкономить 1 провод по сравнению с обычным датчиком, снизить затраты на провода и повысить надежность датчика.

Пример 3

Блок питания 220 В с тремя изоляциями (одна входная, одна выходная) часто используется в ситуациях, когда на объекте нет источника постоянного тока или когда требуется питание 220 В.

TR2226C-LBC-示例四

Пример 4

Двойной выход (один вход, два выхода) часто используется в ситуациях, когда два разных отдела или места требуют одного и того же измеренного токового сигнала. Например, если и локальному шкафу управления, и центральной диспетчерской необходимо одновременно собирать текущие сигналы, один выходной сигнал можно отправить в шкаф управления, а другой — в центральную диспетчерскую.

Основные параметры производительности

Способ установки	Крепится плоскими винтами
Первичный номинальный ток	5 мА, 10 мА, 50 мА, 100 мА, 0,5 А, 1 А, 5 А, 10 А, 20 А, 50 А, 100 А, 200 А, 500 А, 1000 А
Номинальная мощность	1 В, 2 В, 5 В, 10 В, 0–20 мА постоянного тока, 4–20 мА постоянного тока, двухпроводной выход, RS485, двухдиапазонный двухсторонний выходной переключатель (реле, высокий транзистор и низкий уровень, оптопара), выход один в один, выход один в два
Вспомогательный источник питания	+24 В постоянного тока; + 15 В постоянного тока, + 12 В постоянного тока; + 5 В постоянного тока; ± 12 В постоянного тока; постоянный ток ± 15 В; 48В постоянного тока;220В переменного тока;220В постоянного тока;110В переменного тока;110В постоянного тока; Широкий диапазон напряжения – 12–36 В постоянного тока, 15–36 В постоянного тока; 6,5 ~ 36 В постоянного тока
Грузоподъемность	Выходное напряжение -5мА; Выходной ток -6 В
Ширина полосы	20~5 кГц
Выдерживаемое напряжение изоляции	3 кВ/50 Гц, 2 мА, 1 мин.
Несбалансированное напряжение	≤ 10 мВ
Время ответа	Выходной сигнал <1 мс, выходной сигнал передачи постоянного тока
Линейность	0,1%
Перегрузочная способность	10-кратное номинальное входное напряжение
Температурный дрейф	≤ 100 частей на миллион/°С
Точность	0,1%; 0,2%; 0,5%
Ток потребления	<5 мА+выходной ток
Рабочая температура	-20°С~+80°С
Температура хранения	-25°С~+85°С

Может быть изготовлен в соответствии с требованиями пользователя

Форма и установочные размеры

TR2226C-LBC-10

Выходной терминал

Аналоговый выход
1: Положительный источник питания
2: Отрицательный источник питания (пустой)
3: Выход положительный
4: Общественность
*При двоичном выводе контакты 2 и 4 пусты.

Выход 485 рупий
1: положительный источник питания
2: ВЫХОД+(А)
3: ВЫХОД - (B)
4: отрицательный источник питания

Выход лидов

Аналоговый выход
Красный: положительный источник питания
Черный: отрицательный источник питания (пустой)
Желтый: выход положительный
Зеленый: общедоступный
*Черный и зеленый цвета пусты при выводе в двухпроводной системе.

Выход 485 рупий
Красный: положительный источник питания
Черный: ВЫХОД + (А)
Желтый: ВЫХОД - (B)
Зеленый: отрицательный источник питания.
