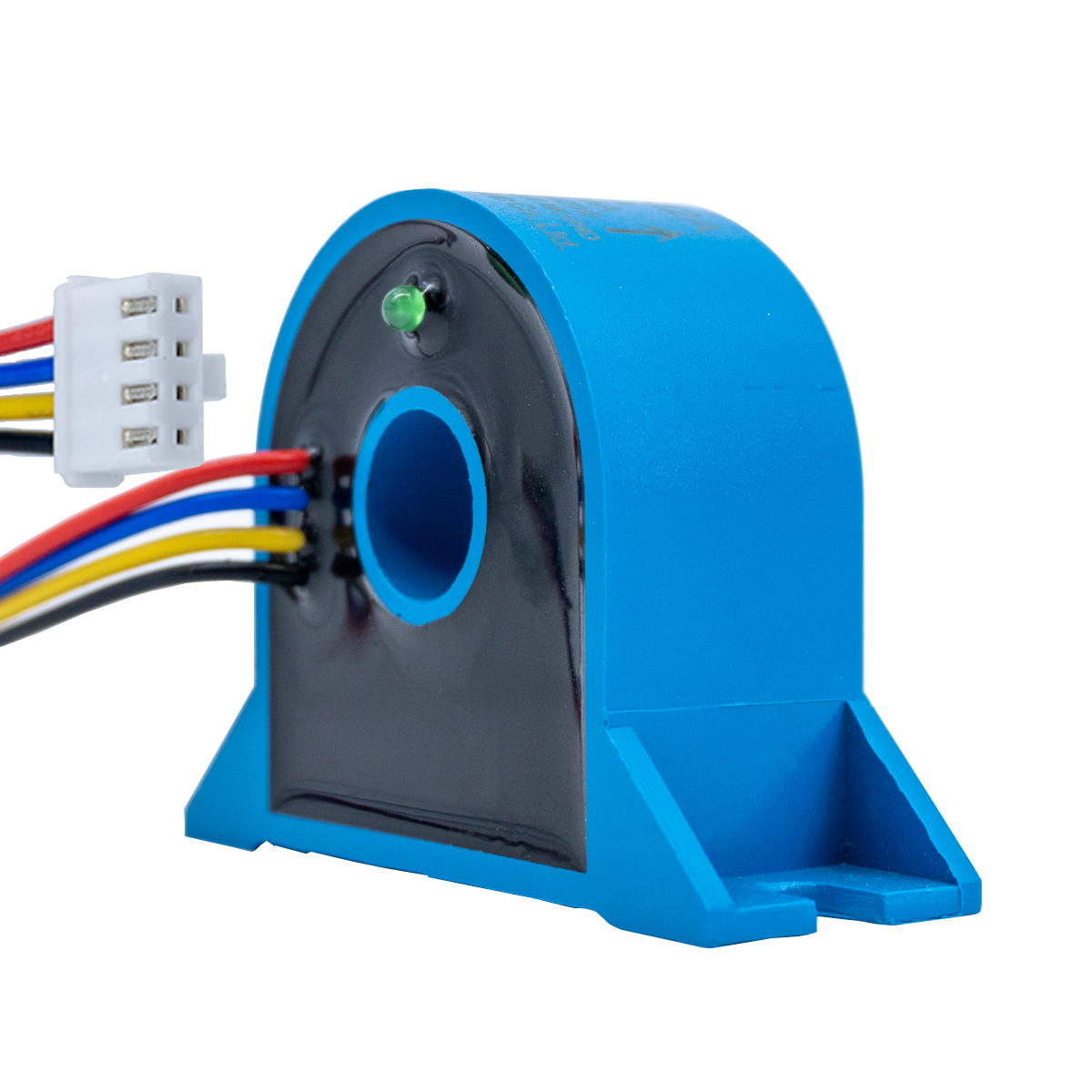

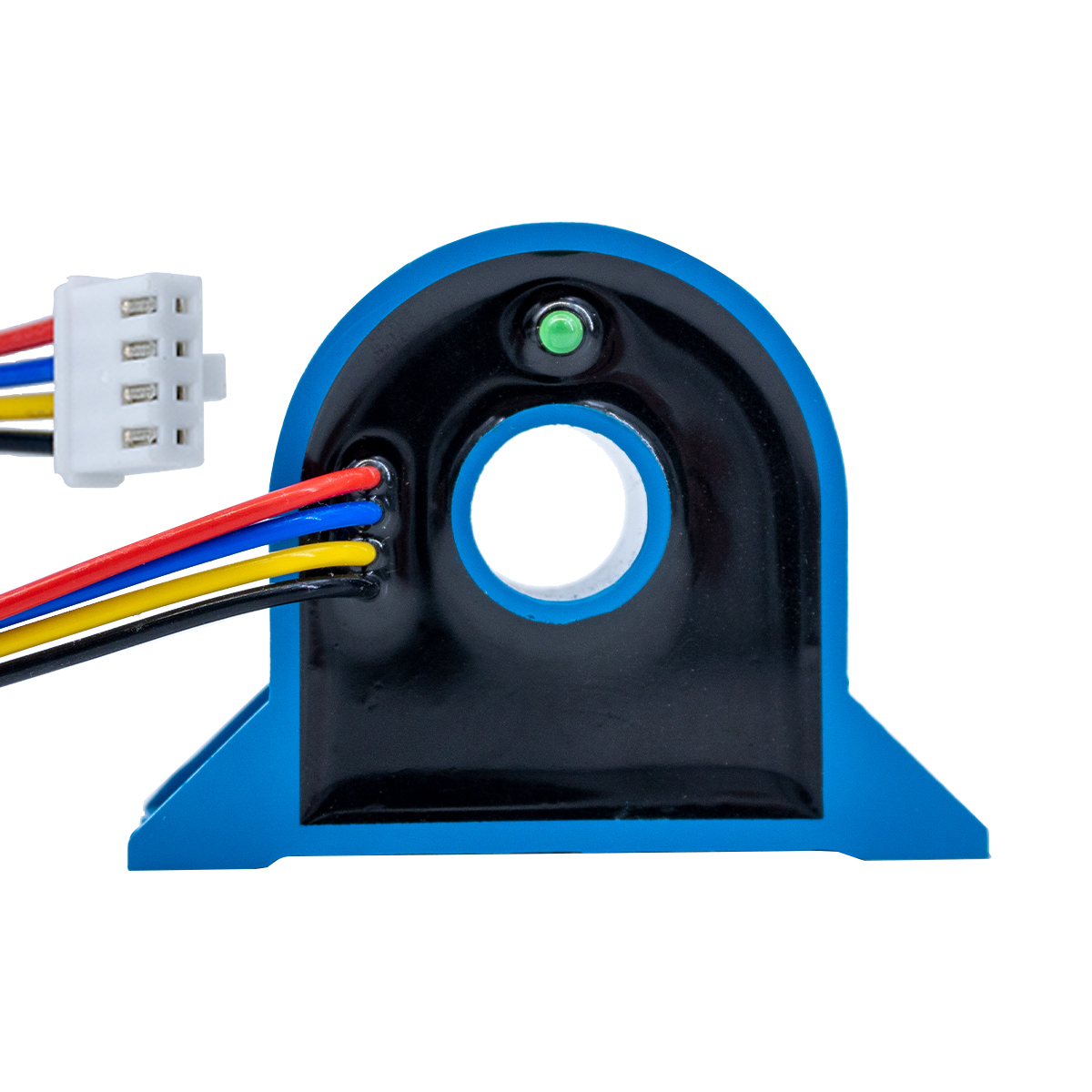

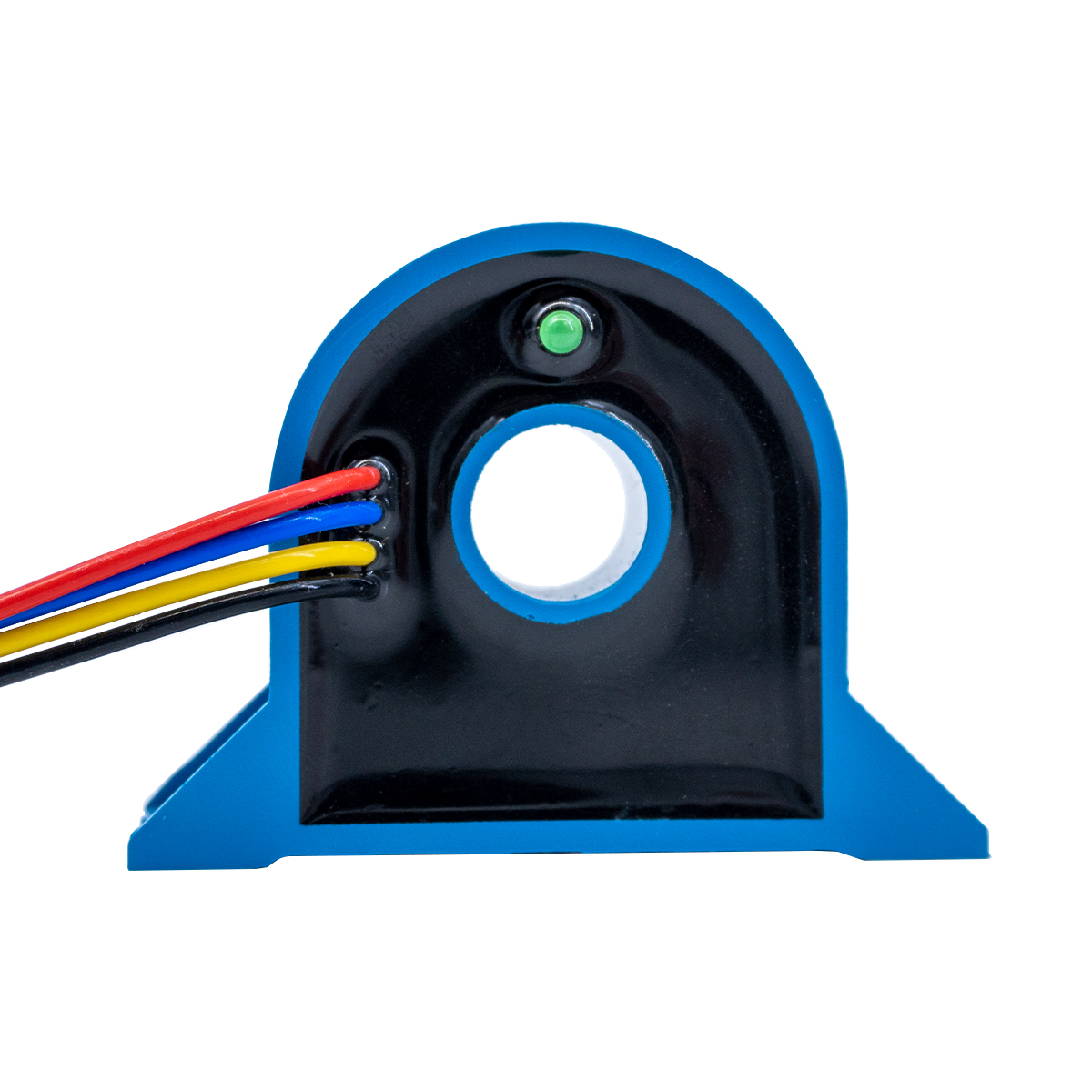

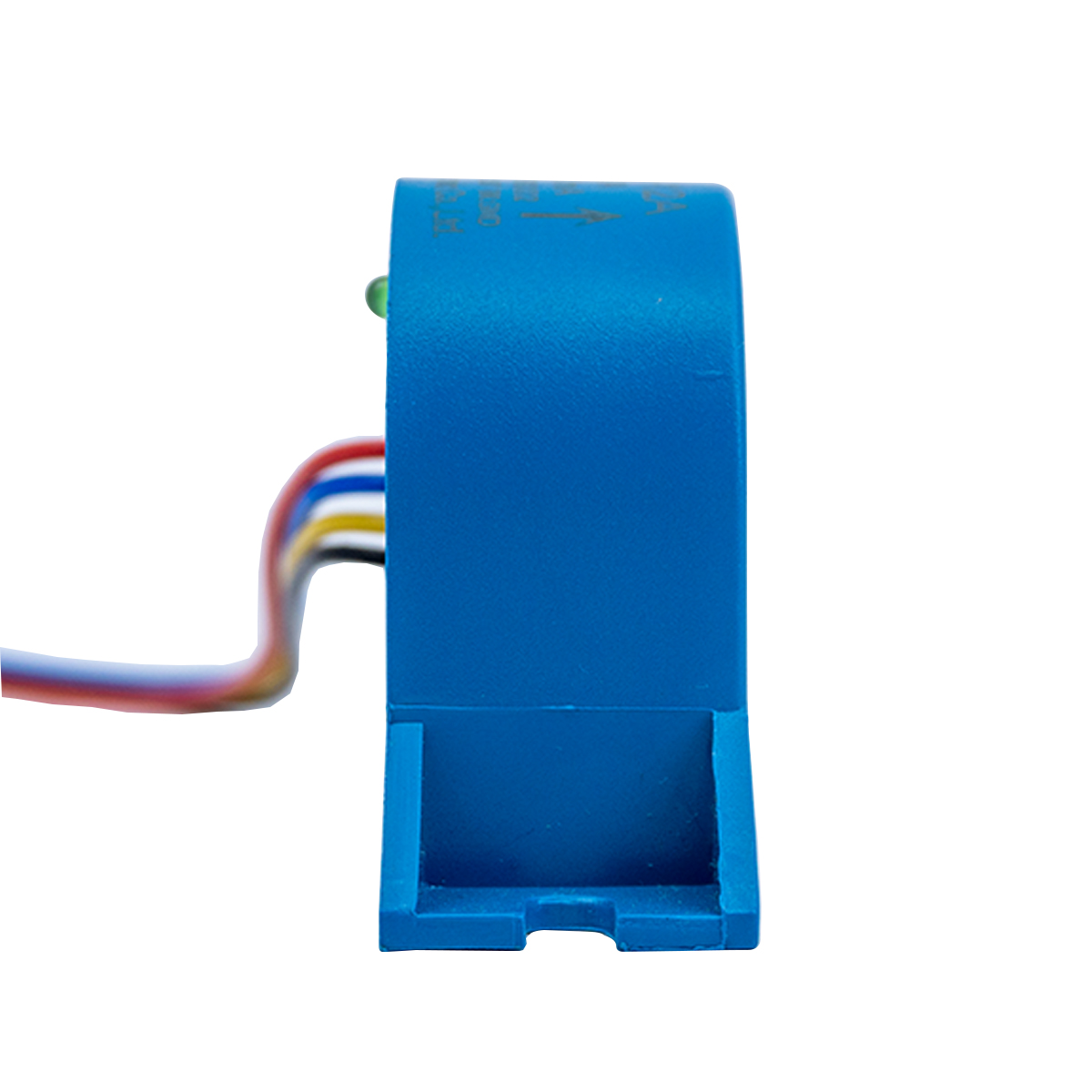

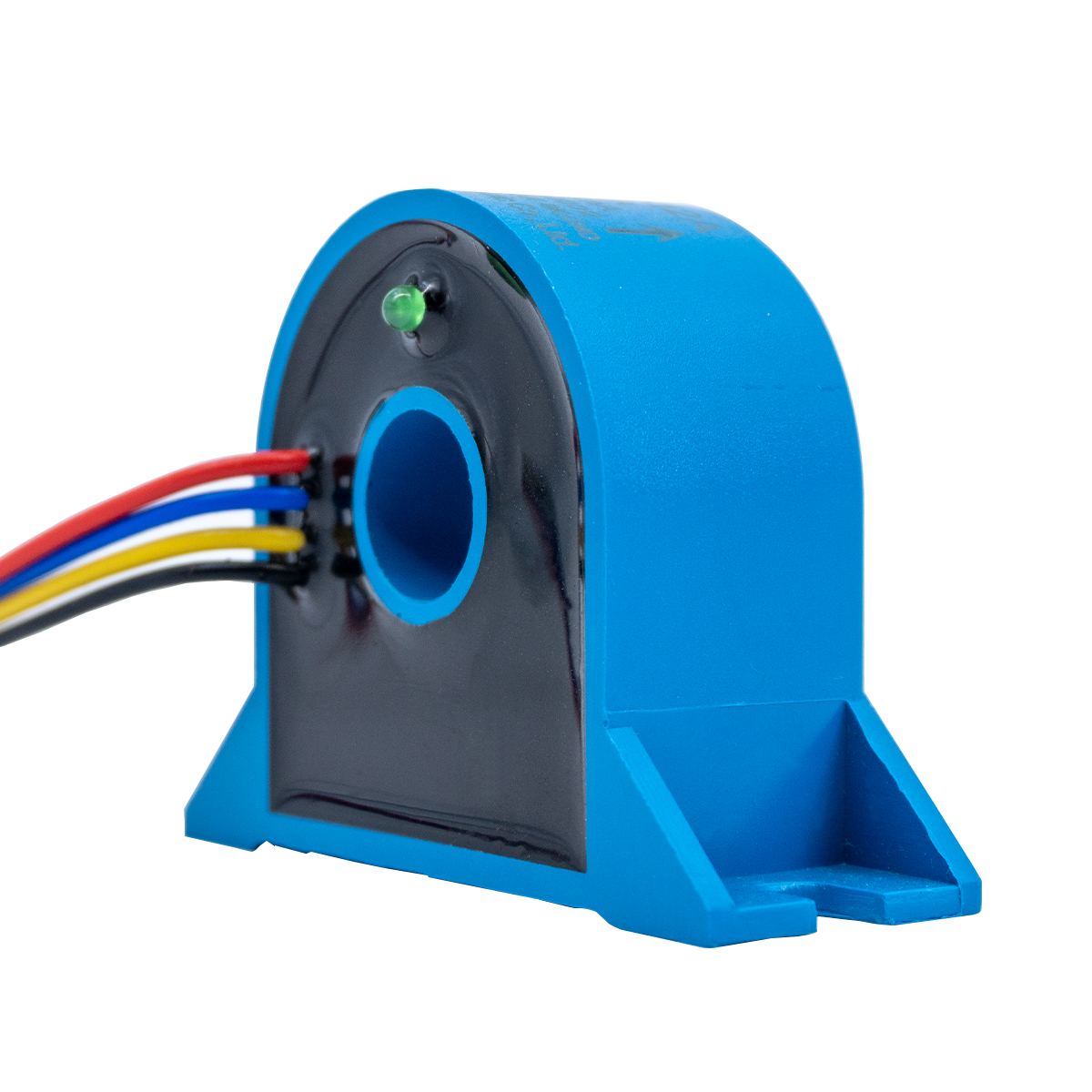

Датчики тока для высокоточных измерений TRJC20-12A

Диапазон измерения

I_ПМ

--

±20

±30

Адк

Источник питания

V_c

Полный спектр

±12

±15

±15,5

В постоянного тока

Текущее потребление

I_c

В рамках IПМ диапазон

±15

±55

±75

мА

Соотношение

K_N

Вход: Выход

500:1

--

Номинальный выходной ток

I_СН

Первичный номинальный ток

--

±40

--

мА

Измерение сопротивления

R_M

См. Рис.1.

--

150

--

Ω

Точность

X_e

25±10℃

--

--

0.05

%

Линейность

ε_L

--

--

--

0.02

%

Коэффициент температурного дрейфа

тИЦ_ВНЕ

--

--

--

0.1

ppm/К

Ток смещения нуля

I_o

25±10℃

--

--

±20

ЮА

Ток смещения нуля

I_ОТ

Полный диапазон рабочих температур

--

--

±50

ЮА

Пульсации тока

I_n

DC-10 Гц

--

--

2

ЮА

Динамическое время отклика

t_r

от 5% до 90%IPN

--

--

1

нас

di/dt точно соблюдается

ди/дт

--

200

--

--

А/нас

Полоса частот (- 3 дБ)

F

--

0

--

100

кГц

Диапазон рабочих температур

T_A

--

-40

--

+85

℃

Диапазон температур хранения

T_S

--

-55

--

+100

℃

Сигнал индикации состояния выхода

--

Когда горит индикатор состояния выхода (зеленый светодиод), это означает, что изделие работает нормально, а входной ток шины не превышает ее несущую способность;

Когда индикатор состояния выхода не горит, это указывает на то, что изделие не работает должным образом или значение входного тока шины превышает ее допустимую мощность.

Выдерживаемое изолированное напряжение

Между первичным и вторичным

Вд

50 Гц, 1 мин.

--

5

--

КВ

Переходное выдерживаемое напряжение изоляции

Между первичным и вторичным

Фольксваген

50us

--

10

--

КВ
