Высокоточные датчики тока для измерения TRJC100-20B

В этом продукте используется базовый магнитный принцип в сочетании с технологией многоканальной компенсации обратной связи для работы датчика в состоянии нулевого магнитного потока с чрезвычайно высокой точностью измерения. Благодаря нечувствительности магнитного потока сердечника датчика к температуре, датчик, изготовленный по принципу нулевого магнитного потока, не только одновременно измеряет переменный и постоянный ток, но также обладает характеристиками меньшего влияния температуры окружающей среды, высокой точности измерения, широкого диапазона измерений. Полоса частот измерения и хорошая стабильность.
штат:
Запрос цены Добавить в корзину

  • ТРДЖК300-20Б

  • TR


Характеристики технологии

◇ Многоканальная обратная связь по магнитной компенсации

◇ Крошечные смещенные токи

◇ Превосходная линейность

◇ Высокая устойчивость к изоляции

◇ Небольшая ошибка между вводом и выводом.

◇ Широкий диапазон частот

◇ Высокая скорость ответа

◇ Высокое разрешение

◇ Низкий температурный дрейф



Приложение

◇ Обнаружение новой энергии

◇ Запасные продукты

◇ Силовое электронное измерение

◇ Промышленный контроль и измерения

◇ Медицинское учреждение

◇ Стандарт лабораторных исследований

◇ Железнодорожное сообщение

◇ инструменты и аппараты


Сертификат


◇ Соответствует RoHS/REACH

◇Сертификат CE

◇Огнестойкий класс UL 94-V0 (для корпуса)




Электрические характеристики

Тип

Символ

Условия испытания

Мин

Рейтинг

Макс

Единица

Диапазон измерения

IПМ

--

±300

±340

Адк

Источник питания

Vc

Полный спектр

±12

±15

±15,5

В постоянного тока

Текущее потребление

Ic

В рамках IПМ Диапазон

±20

±170

±200

мА

Соотношение

KN

Вход: Выход

2000:1

--

Номинальный выходной ток

IСН

Первичный номинальный ток

--

±150

--

мА

Измерение сопротивления

RM

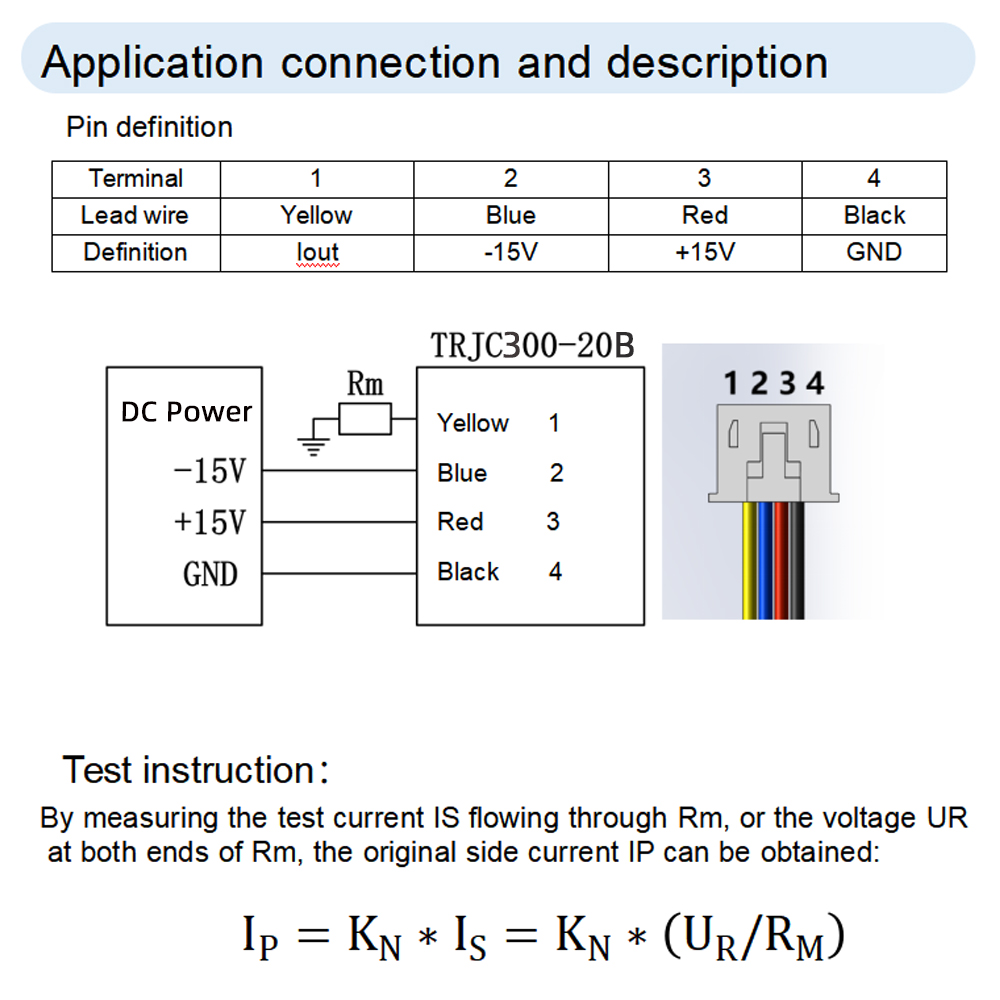

См. Рис.1.

--

10

--

Ω

Точность

Xe

25±10℃

--

--

0.05

%

Линейность

εL

--

--

--

0.02

%

Коэффициент температурного дрейфа

ТКИВНЕ

--

--

--

0.1

ppm/К

Ток смещения нуля

Io

25±10℃

--

--

±10

ЮА

Ток смещения нуля

IОТ

Полная рабочая температура

--

--

±10

ЮА

Пульсации тока

In

DC-10 Гц

--

--

2

ЮА

Динамическое время отклика

tr

от 5% до 90%IPN

--

--

1

нас

di/dt точно соблюдается

ди/дт

--

200

--

--

А/нас

Полоса частот (- 3 дБ)

F

--

0

--

100

кГц

Примечание: Номинальный ток среднеквадратичное значение ток при измерении переменного тока

Общая характеристика

Тип

Символ

Условия испытаний

Мин

Рейтинг

Макс

Единица

Диапазон рабочих температур

TA

--

-40

--

+85

℃

Диапазон температур хранения

TS

--

-55

--

+100

℃

Функция безопасности

Тип

Символ

Условия испытаний

Мин

Рейтинг

Рейтинг

Единица

Выдерживаемое изолированное напряжение

Между первичным и вторичным

Вд

50 Гц, 1 мин.

--

5

--

КВ

Переходное выдерживаемое напряжение изоляции

Между первичным и вторичным

Фольксваген

50us

--

10

--

КВ


ТРДЖК300-20Б-1

ТРДЖК300-20Б-2

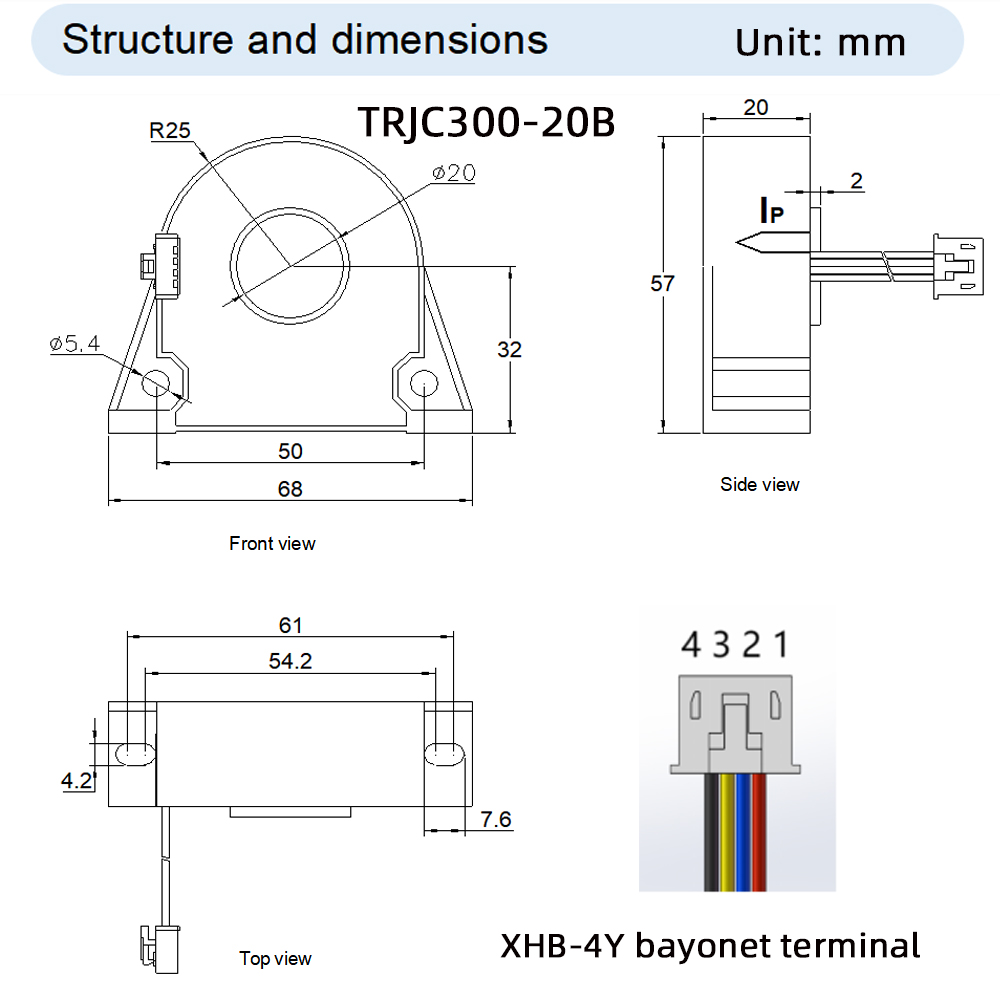

Этот продукт представляет собой формованную деталь из материала ABS, допуск формы и размеров соответствует GB/T14486-2008 MT6;

Тип вывода вывода, провод: тефлон 1332-20AWG/19-0,185TS/0D1,56, подключается к байонетному разъему XHB-4Y.
