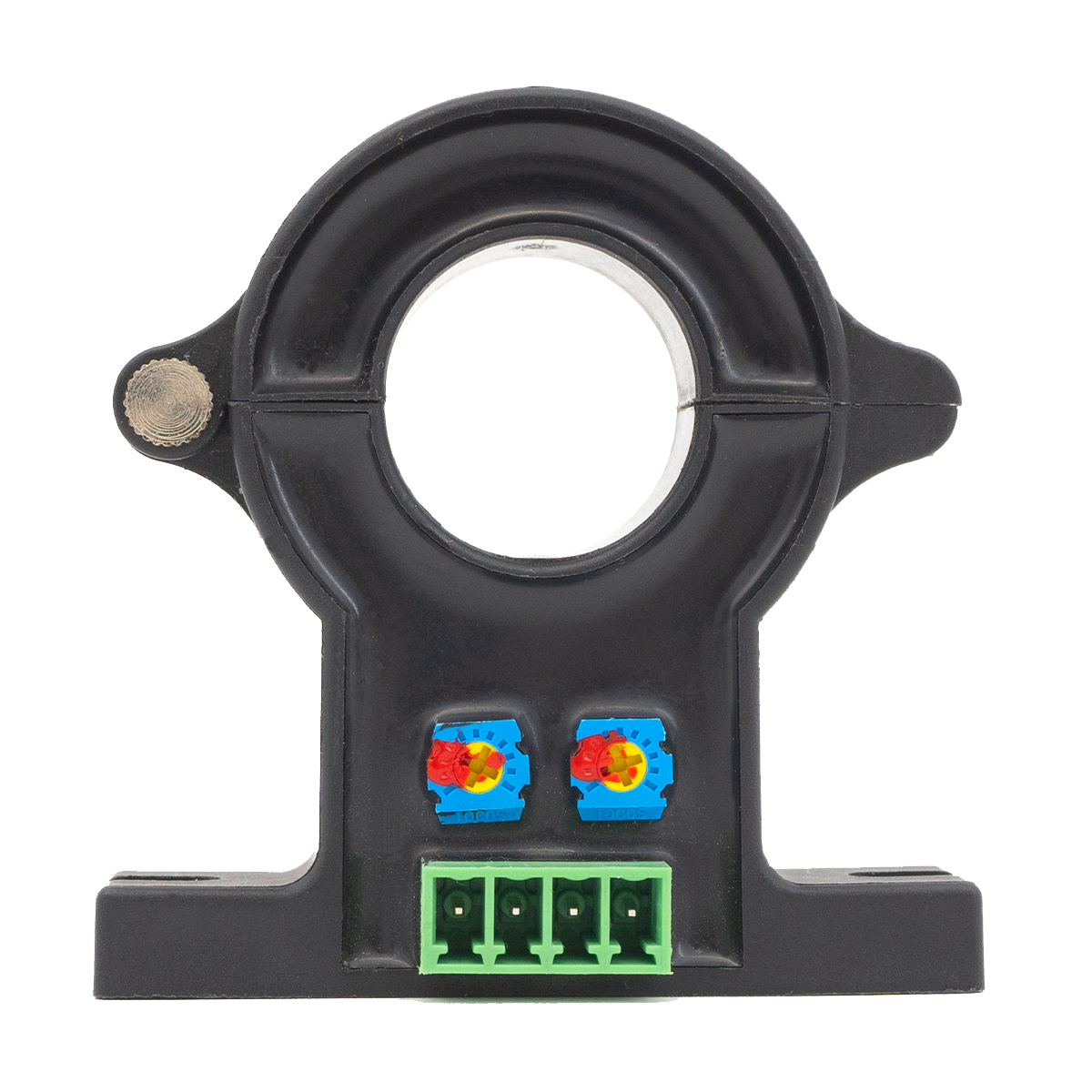

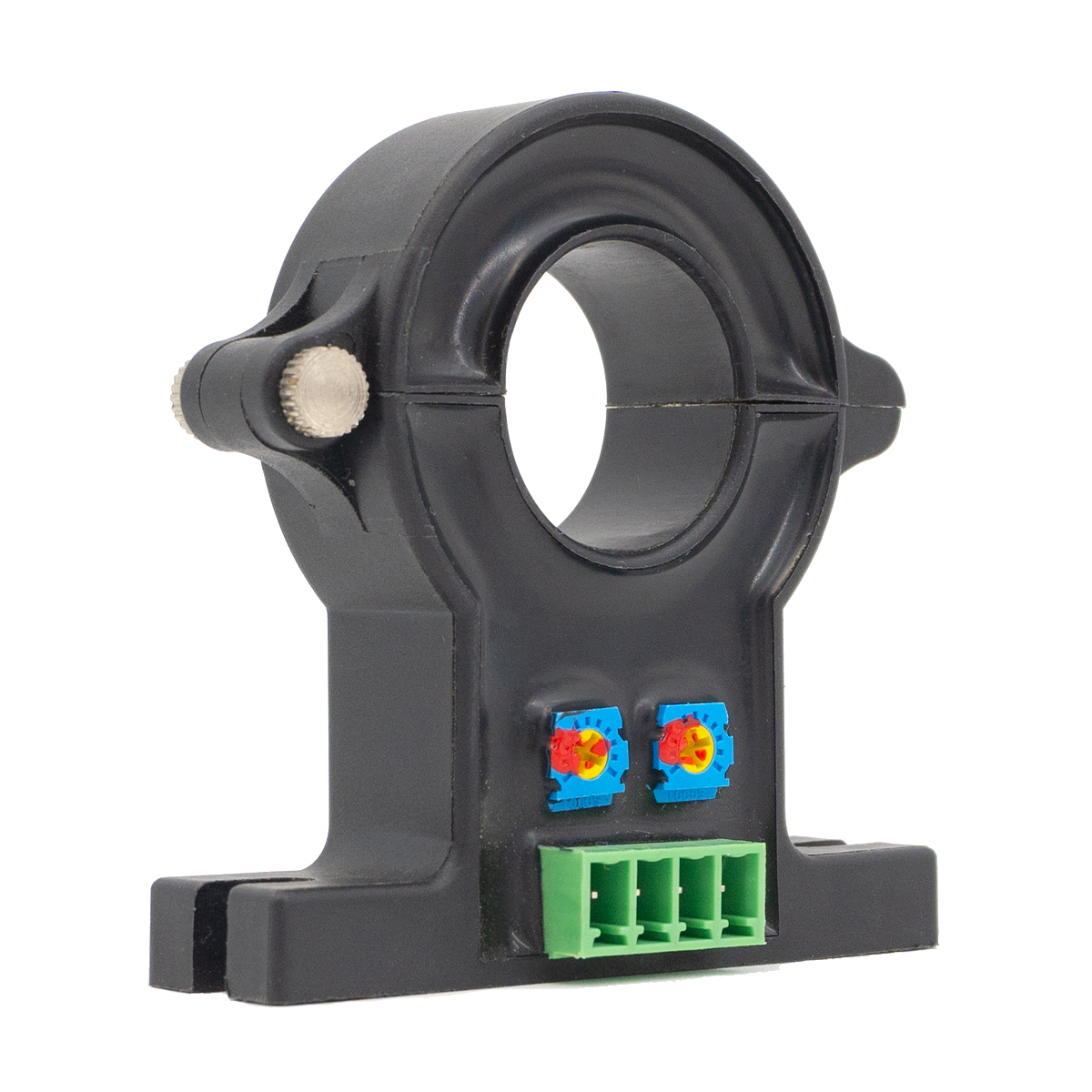

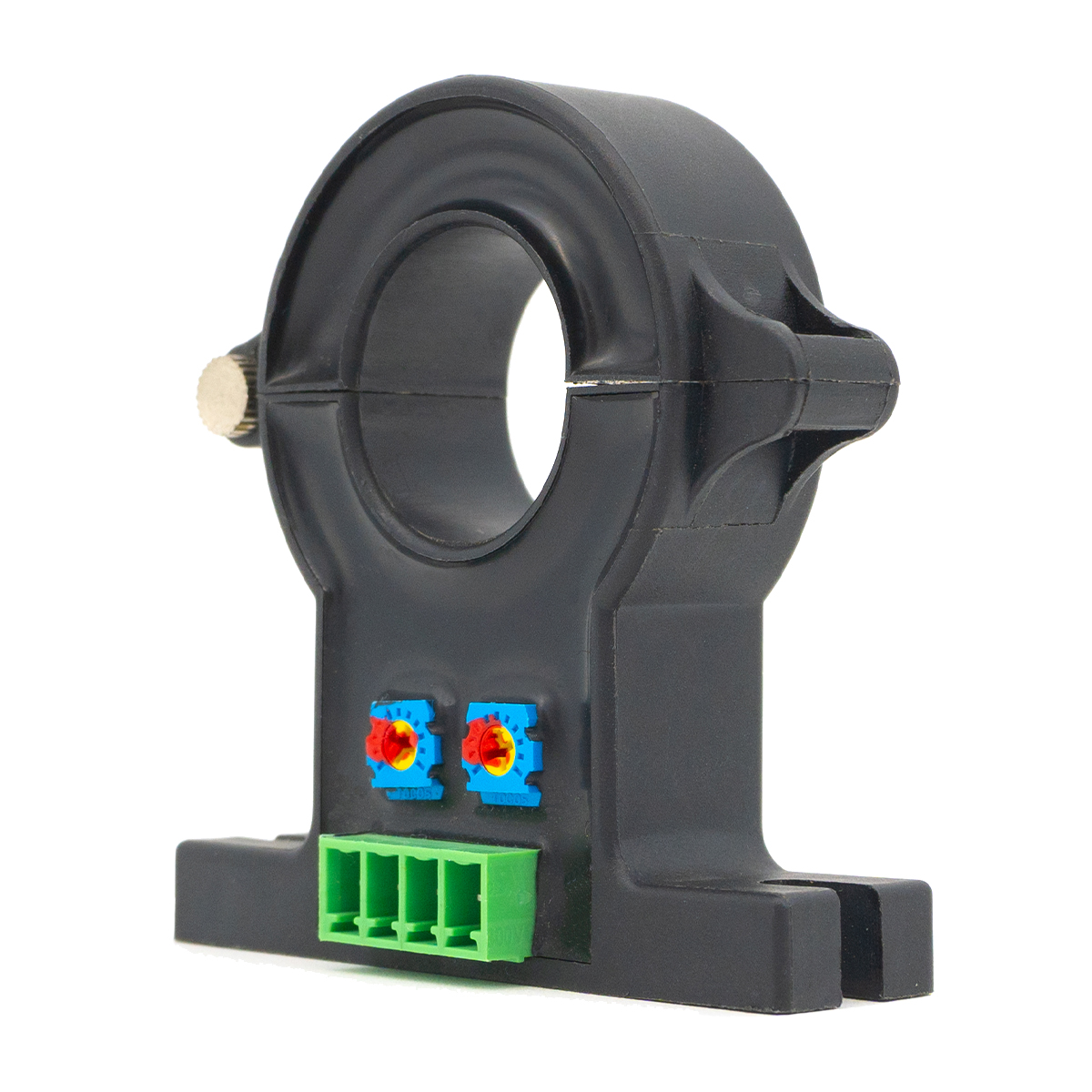

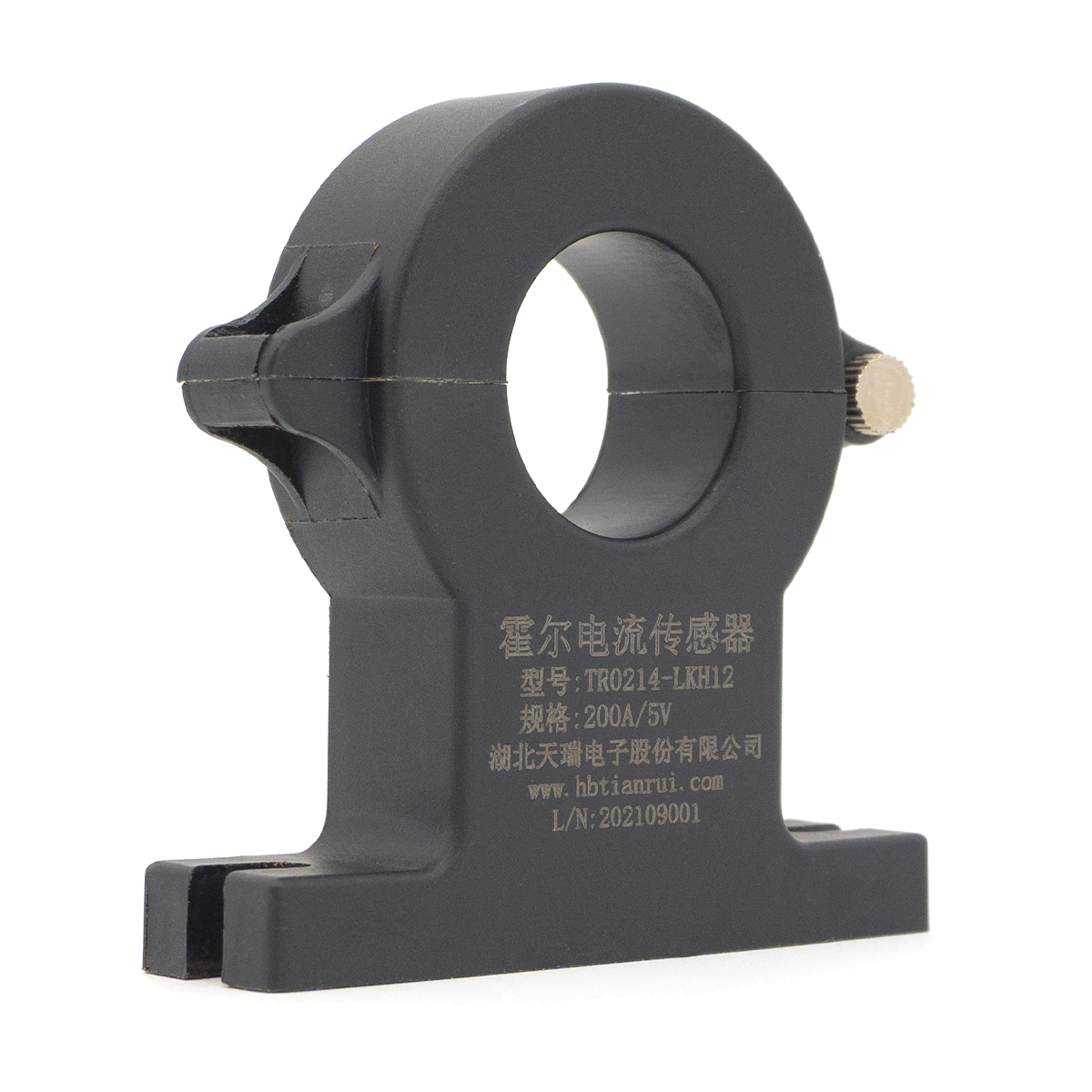

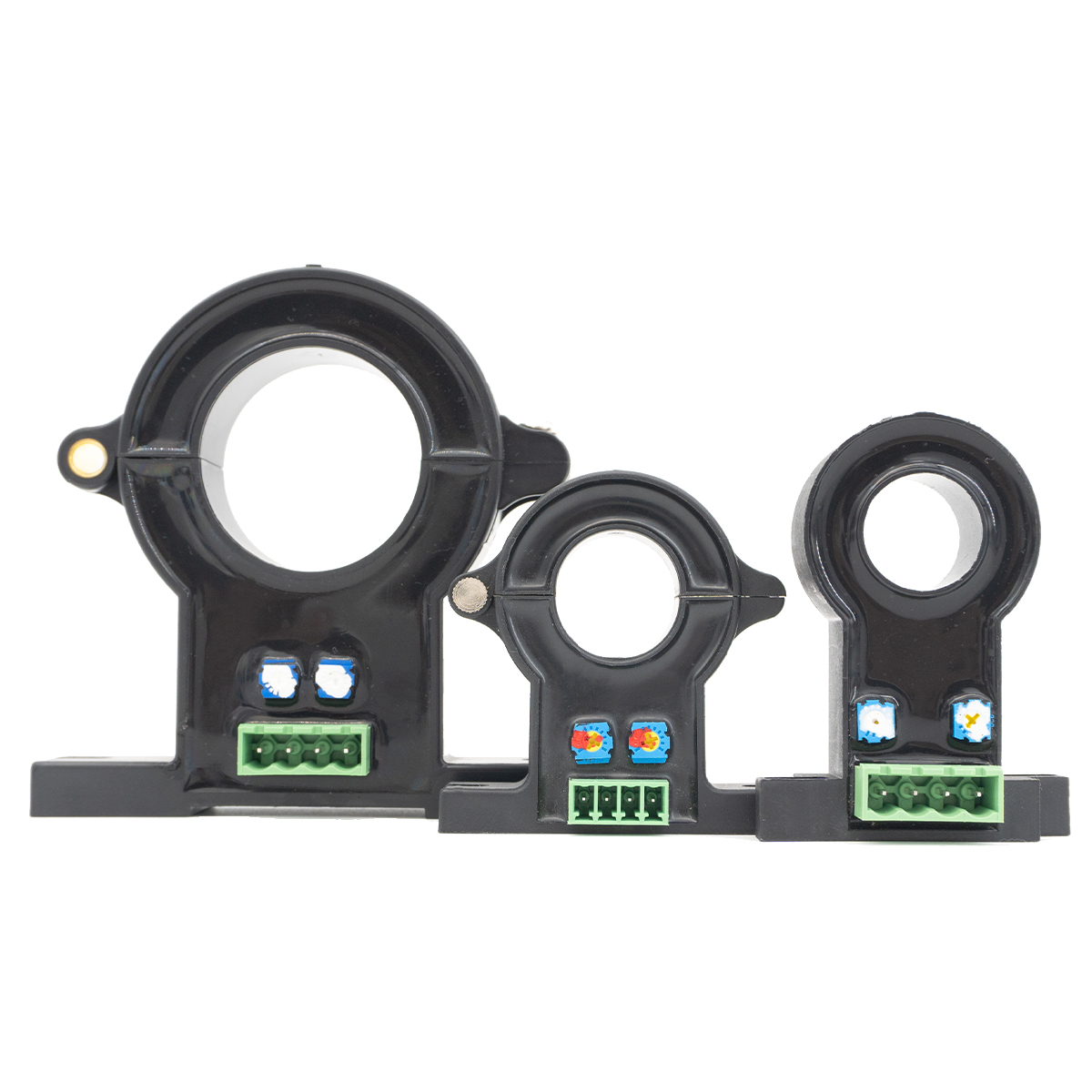

Высокие датчики тока переменного тока и постоянного тока.

Поделиться с:

Высокие датчики тока переменного тока и постоянного тока.

Датчик работает по принципу магнитно сбалансированного обнаружения напряжения зала. Магнитный поток, генерируемый первичным током, находится в балансе с вторичным напряжением, генерируемым усилением напряжения зала, а магнитный поток, генерируемый вторичной катушкой, сбалансирован, а вторичное напряжение может точно отражать первичный ток.

штат:



Запрос цены Добавить в корзину

Модель:
TR0214-LKH
Марка продукта:
TR

* Измеряет AC, DC и импульсные сигналы

* Отличная точность, хорошая линейность

* Сильная устойчивость к внешним помехам, высокий коэффициент отторжения с общим режимом

* Низкотемпературная дрейф, низкое энергопотребление, широкая полоса частоты

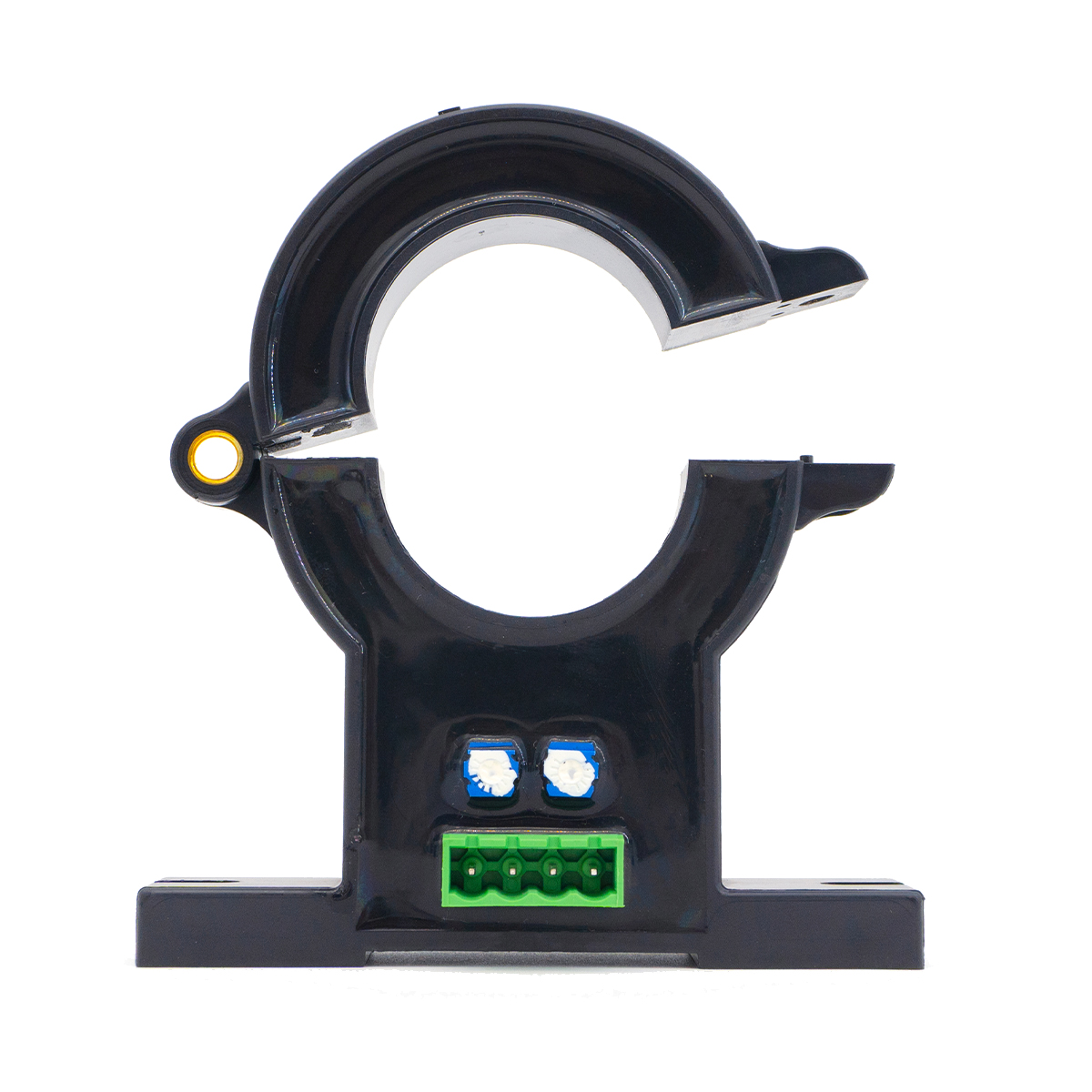

* Разделенная структура, простая в установке

Приложение

* Регламент скорости преобразования частоты переменного тока

* Тяга сервопривод

* Беспорядочный источник питания (UPS)

* Сварная машина, источник питания аккумулятора

Спецификация		50A/4V	200A/4V	500A/4V	Единица
Я пн	Первичный рейтинг ввода Текущий	50	200	500	A
Я р	Первичный ток Диапазон измерений	0 ～ 100	0 ～ 400	0 ～ 1000	A
V SN	Вторичный рейтинг Выходное напряжение	4			V
V C.	Источник питания Напряжение	± 12 ～ 15 (± 5%)			V
IC	Текущее потребление	＜ 25			магистр
V d	Изоляционное напряжение	Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин
ε l	Линейность	＜ 1			%Fs
X	Точность	TA = 25 ℃: ≤ ± 1			%
V0	Смещение напряжения	TA = 25 ℃: ≤ ± 20			мв.
V Om	Магнитное смещение Напряжение	IP = 0 после 3*ITPN: ≤ ± 20			мв.
V ot	Смещение напряжения Температурная дрейф	Ip = 0 ta = -40 ～+80 ℃: ≤ ± 1			MV/℃
Тр	Время ответа	≤5			μs
f	Пропускная способность (-3 дБ)	DC ～ 20			КГц
Т	Рабочая температура	-40 ～+80			℃
По	Температура хранения	-45 ～+85			℃
R l	Сопротивление нагрузки	TA = 25 ℃: ≥10			kom

Структура и измерение

Схема схемы

Примечание:

IPN: направление ввода первичного тока

+: Положительный источник питания 12 В/15 В

-: отрицательный 12 В/15 В.

G: мощность заземления: нулевая регулировка Джин: Амплитуда Регулировка

Установка мер предосторожности

* Датчик должен быть подключен правильно, в противном случае он может повредить внутренние компоненты датчика

* Динамическая производительность (DI/DT и время отклика) лучше всего, когда строка тока входного тока полностью заполнена первичной перфорацией
